2.1) SÉQUENCE DE FONCTIONNEMENT
2.1.1) Séquence de fonctionnement - Beckett
AFG
1. Les contacts normalement ouverts (T-T) sur le relais primaire
se ferment quand le thermostat fait une demande de
chauffage ;
2. Le moteur démarre et une étincelle est déclenchée. La
pression augmente dans la pompe et la soupape de sûreté à
ressort s'ouvre, laissant le mazout circuler dans le gicleur ;
3. Les gouttelettes de mazout s'enflamment au contact de
l'étincelle ;
4. La cellule au cadmium détecte la flamme et le brûleur continue
de fonctionner ;
5. Le ventilateur de circulation d'air et filtre électronique
démarrent après 60 secondes ;
6. Le ventilateur de circulation d'air et le moteur du brûleur
fonctionnent jusqu'à ce que la demande du thermostat soit
satisfaite. Le transformateur d'ignition reste en fonction ;
La demande du thermostat est satisfaite :
7. Les contacts du relais s'ouvrent, et le moteur du brûleur
s'éteint. Le transformateur d'allumage cesse de produire des
étincelles ;
8. Le ventilateur de circulation d'air s'arrête après 60, 90, 120 ou
150 secondes selon l'ajustement des boutons DIP sur le
contrôle de ventilateur ( voir section 2, article 2.4 (2.2.4)).
2.2) VÉRIFICATIONS ET AJUSTEMENTS
2.2.1) Général
Au moment de l'installation initial et des services d'entretien annuel,
la fournaise doit être inspectée parfaitement.
Ouvrir la valve de purge de mazout sur la pompe au mazout et
démarrer le brûleur. Laisser le mazout s'écouler environ 10
secondes. Le mazout qui coule doit être absolument libre de bulle
d'air avant de fermer la valve de purge. Ceci indique qu'il n'y a pas
introduction d'air dans la ligne d'entrée du mazout (succion). Suite à
la fermeture de la valve, la flamme s'allumera. Ajuster la pression du
mazout selon les spécifications techniques de ce manuel.
IMPORTANT
Le brûleur doit fonctionner au moins 10 minutes avant
d'effectuer une lecture (test) pour l'ajustement de
l'appareil. Effectuer les
spécifications techniques contenues dans ce manuel.
2.2.2) Démarrage après défaillance du brûleur
1. Ajuster le thermostat en bas de la température ambiante ;
2. Pousser le bouton de réarmement du contrôle primaire du
brûleur ;
3. Ajuster le thermostat au dessus de la température ambiante ;
4. Si l'allumage ne s'effectue pas, couper l'alimentation électrique
et APPELER UN TECHNICIEN QUALIFIÉ.
SECTION 2
OPÉRATION
ajustements selon les
AVERTISSEMENT
Ne pas démarrer le brûleur lorsqu'il y a un excès de
mazout accumulé, des vapeurs de mazout ou que la
chambre à combustion est très chaude.
2.2.3) Test de fumée et CO
1. Faire une ouverture de diamètre approprié dans le tuyau de
raccordement près de la bride d'évacuation de la fournaise ;
2. Commencer avec une lecture de fumée de 0 et graduellement
réduire la quantité d'air pour avoir une lecture de fumée de 1 ;
3. Faire le test de CO à la même localisation et prendre en note
2
la lecture ;
4. Ajuster la quantité d'air pour obtenir une lecture de 1% de
moins que la lecture correspondant à une lecture de fumée de
1 ;
5. Cette méthode pour ajuster le brûleur permet une combustion
propre et assure un bon fonctionnement du système.
2.2.4) Vérification de l'ajustement du ventilateur
Cet appareil de chauffage central est équipé d'un moteur à
entraînement direct de 4 vitesses qui permet une hausse de
température se situant dans l'étendue spécifiée sur la plaque
signalétique (entre la pression de retour et d'alimentation précisée
sur l'étiquette signalétique, à pression statique externe des
conduits).
Ajuster la vitesse du ventilateur SELON LE DÉBIT DE MAZOUT
SÉLECTIONNÉ pour que la hausse de température se situe dans
l'étendue précisée sur la plaque signalétique (voir tableau 2.1).
Consulter le schéma électrique pour connaître les changements de
vitesse du moteur du ventilateur de circulation d'air.
Pour ajuster le temps d'arrêt (OFF) du ventilateur, positionner les
boutons DIP du panneau de contrôle selon le temps désiré (voir
figure 8).

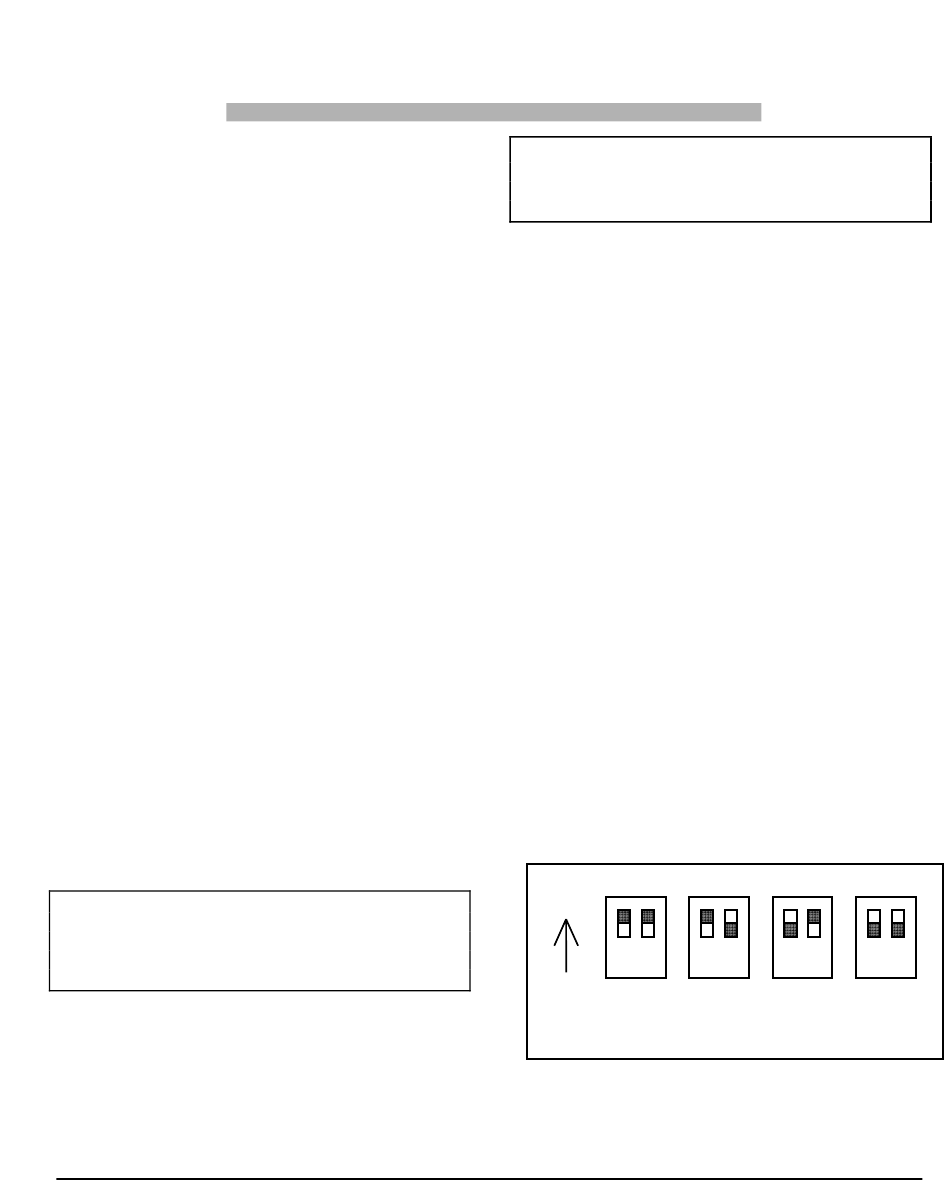

FIGURE 8
Ajustement du délai de fermeture
1 2
1 2
60 Sec. 60 Sec. 90 Sec. 90 Sec.
Interrupteurs DIP
DNS-0377 Rév. A
2
1 2 1 2 1
1 2 1 2 1
120 Sec. 120 Sec. 150 Sec. 150
BOUTONS
