1
2A
10
3A
4
5
RELEASE RELEASE
6
7
OUTLET
OUTLET
8
2B
3B
10
13
9

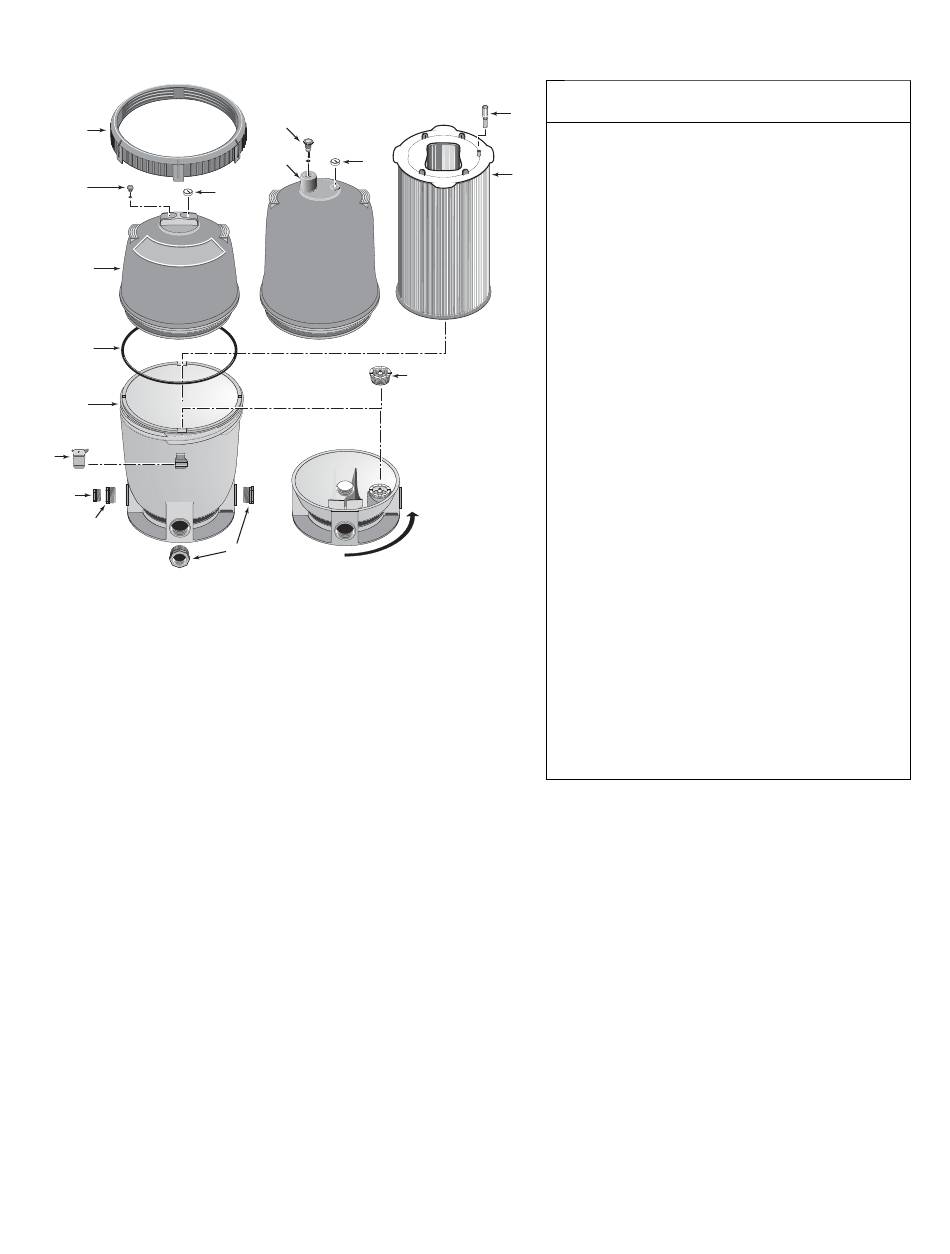

Base rotated 90 to show
Base giralda 90° para
check valve installed.
mostrar la válvula check
4309 0203
instalada.
PARTES DE REPARACIÓN
No. de
Clave Descripción
11
1 Aro Posi-Lok™*
2A Válvula de alivio
2B Válvula de alivio (PLM300)
3A Mitad superior del casco
12
del tanque
3B Mitad superior del casco
del tanque (PLM300)
4 Aro tórico del tanque
5 Mitad inferior del casco
del tanque
6 Pestillo de seguridad del aro
7 Tapón de 1-1/2" NPT
con aro tórico***
8 Adaptador***
9 Reductor de tubería
de 2" x 1-1/2" **
10 Manómetro ***
11 Tubo de purga
12 Módulo del filtro (PLM100)
12 Módulo del filtro (PLM125)
12 Módulo del filtro (PLM150)
12 Módulo del filtro (PLM175)
12 Módulo del filtro (PLM200)
12 Módulo del filtro (PLM300)
13 Válvula check de resorte **
• Paquete de accesorios
• Calcomanía, logotipo
• Calcomanía, advertencia
• Calcomanía, instrucciones
de operación
• Calcomanía, nombre del
fabricante (PLM100)
• Calcomanía, nombre del
fabricante (PLM125)
• Calcomanía, nombre del
fabricante (PLM150)
• Calcomanía, nombre del
fabricante (PLM175)
• Calcomanía, nombre del
fabricante (PLM200)
• Calcomanía, nombre del
fabricante (PLM300)
• Calcomanía, entrada***
• Manual del Usuario
• Cinta de teflón ***
• Grasa para aro tórico
• No ilustrado.
* Incluye todas las calcomanías y etiquetas.
** Equipo opcional.
*** Enviado en el paquete de accesorios.
Compliments of www.poolsandstuff.com
35
Número
Cantidad de Parte
1 27001-0054
1 25010-0200
1 24206-0103S
1 27001-0020S
1 27001-0030S
1 27001-0061S
1 27001-0009S
1 27001-0051
1 27001-0022S
1 24900-0510
2 U78-820P
1 15060-0000T
1 24800-0121
1 27002-0100S
1 27002-0125S
1 27002-0150S
1 27002-0175S
1 27002-0200S
1 27002-0300S
1 27001-0130S
1 27001-0140
1 27001-0041
1 27001-0042
1 27002-0043
1 27002-0042
1 27002-0048
1 27002-0045
1 27002-0049
1 27002-0050
1 32155-4164
1 32165-4010
1 S338
1 U97-58
1 34725-0013
