4. Description du module
connecteur de l'antenne (l'antenne est livrée avec le module).
logement de la carte SIM.
Il n'est pas recommandé d'insérer la carte SIM au logement avant de programmer son
code PIN dans le module (si le code PIN est exigé).
connecteur APS permettant de connecter le bloc d'alimentation SATEL (p. ex.
APS-412).
voyants LED informant sur l'état du module (voir : « Voyant LED »).
port RS-232 (TTL).
information sur le mode d'installation de la carte SIM.
Description des bornes
– entrée d'alimentation (12 V DC ±15%).
+12V
– masse.
COM
RING, TIP – entrée pour connecter le transmetteur téléphonique de la centrale d'alarme.
S1...S3
– bus 1-Wire (des capteurs numériques de température 1-Wire peuvent être
connectés au bus) :
S1 – masse,
S2 – signal,
S3 – alimentation.
I1...I8
– entrées du module. Peuvent être programmées comme numériques (type NC
ou NO) ou analogiques.
– sorties type OC programmables (déconnectées de la masse / connectées
O1...O2
à la masse).
– sorties relais programmables. Lorsque le module est hors tension, les relais
O3...O4
sont ouverts (NO). À la mise sous tension, la sortie fonctionne comme c'est
défini par l'option « Polarity » [Polarité] (voir : p. 31).
GPRS-A

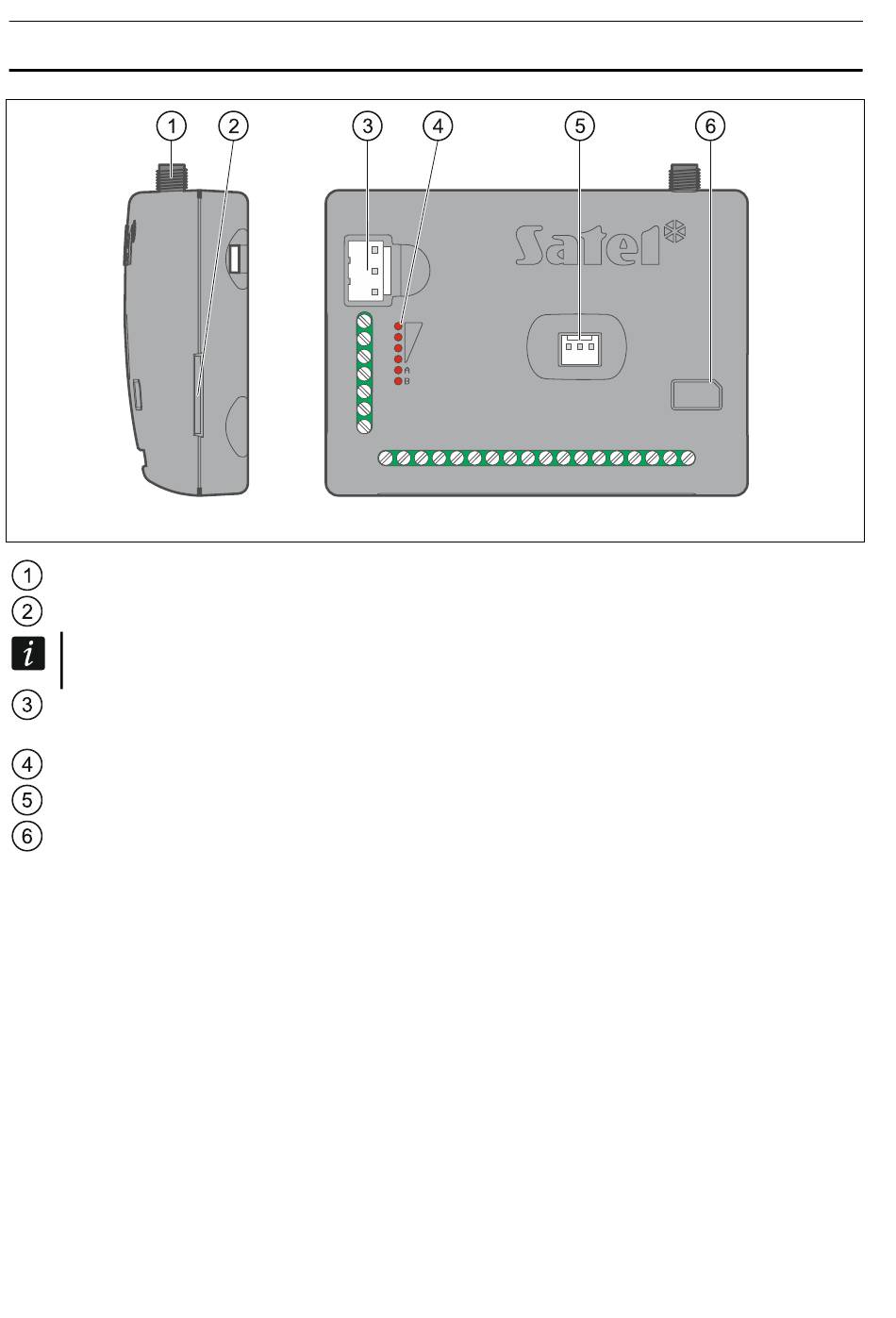

Fig. 4. Module GPRS-A.
