Annexe
A.1 Dessins cotés

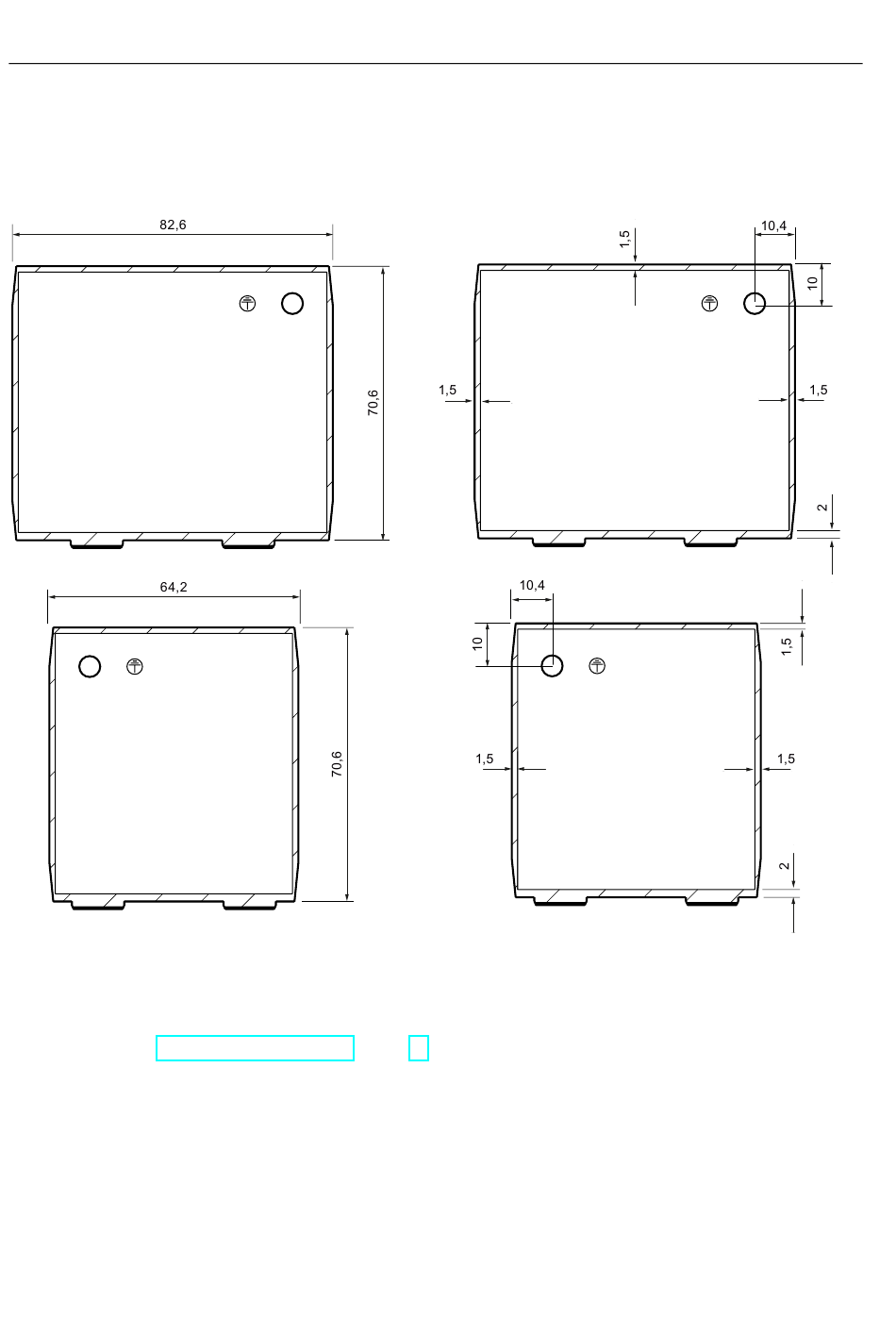

Schéma cotés des tôles de guidage
La zone hachurée affiche quelles sont les parties des tôles de guidage s'enclenchant dans
les guides de l'EM PCI-104.
Figure A-3
Schémas cotés tôles de guidage (mesures en mm) :
Voir aussi
Préparer tôles de guidage (Page 49)
124
Contrôleur modulaire embarqué S7 modular Embedded Controller
Instructions de service, 07/2009, A5E02299368-03
