AL70 & AL150
Réglages du capteur de mouvement:
Veuillez noter que le capteur de mouvement offre une détection maximale d'une hauteur de 40 pi.
Par défaut le capteur de mouvement sera réglé selon les paramètres suivants:
• La sensibilité du capteur de mouvement est réglée à 50%
• Lorsque le mouvement est détecté par le capteur infrarouge passif, le luminaire revient à pleine intensité/flux lumineux complet (100%)
• La gradation est réglée à faible à l'usine, à 50%, avec 5 minutes à « pleine intensité » par défaut avant de retourner à une gradation
faible (cela signifie que la lumière demeure à 100% pendant 5 minutes après qu'un mouvement soit détecté)
• Lorsqu'aucun mouvement n'est détecté pendant 5 minutes, le système de réponse au mouvement réduit la puissance de 50%, à 50%
de la puissance constante normale, réduisant de ce fait le niveau d'éclairage
• D'autres réglages de gradation peuvent être ajustés manuellement à l'aide des directives ci-dessous

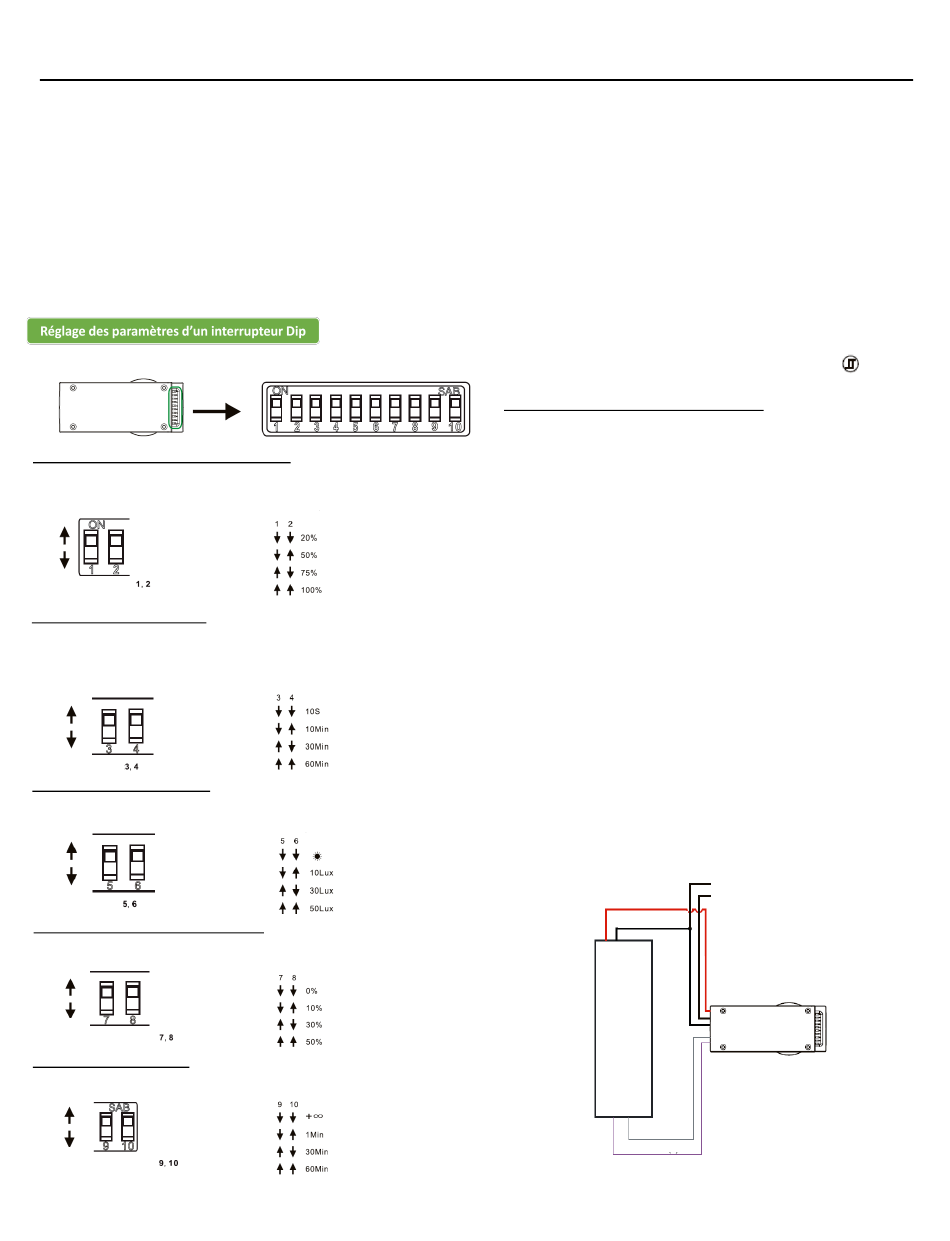

Se référer au dessin : 1,2 réglage de la sensibilité; 3,4 réglage du temps de rétention;
5,6 réglage de lux; 7,8 niveau d'éclairage en attente; 9, 10 réglage du temps d'attente
Réglages de la plage de détection (sensibilité)
La plage de détection est le terme utilisé pour décrire le rayon de la zone de détection, plus ou moins circulaire, produit sur le
sol après avoir installé le capteur de lumière à une hauteur de 40 pieds, mettre l'interrupteur en position de marche « ↑ »,
mettre l'interrupteur en position arrêt « ↓ », changer la plage de localisation et de détection du tableau correspondant
comme suit :
MARCHE
ARRÊT
SENSIBILITÉ:
Réglage du temps de rétention
La lumière peut demeurer allumée pour une période de temps entre 10 secondes et un maximum de 60 minutes. Tout
mouvement détecté avant que cette période soit écoulée réinitialisera la minuterie. Il est recommandé de choisir le temps le
plus court pour ajuster la zone de détection et pour effectuer le test de marche. Mettre l'interrupteur en position de marche
« ↑ », mettre l'interrupteur en position arrêt « ↓ », changer la plage de localisation et de détection du tableau
correspondant comme suit :
MARCHE
ARRÊT
Temps:
Réglage du contrôle d'éclairage
Le seuil de réponse de la lumière choisie se situe à l'infini, d'environ 10 à 50 lux, mettre l'interrupteur en position de marche
« ↑ », mettre l'interrupteur en position arrêt « ↓ », changer la plage de localisation et de détection du tableau
correspondant comme suit :
MARCHE
ARRÊT
LUX:
Réglage du niveau d'éclairage en attente
Mettre l'interrupteur en position de marche « ↑ », mettre l'interrupteur en position arrêt « ↓ », changer la plage de
localisation et de détection du tableau correspondant comme suit :
MARCHE
ARRÊT
Niveau en attente :
Réglage du temps d'attente
Établir la localisation de l'interrupteur et la distance de détection comme suit :
MARCHE
ARRÊT
Temps d'attente :
9/22/2020 page 7 www.stonco.com
Luminaires pour grandes surfaces Directives d'installation
SENSIBILITÉ
Temps
LUMIÈRE
(capteur de lumière désactivé)
Niveau en attente
Temps d'attente
www.keene-lighting.com
Le contrôle de lumière du jour sera réglé à arrêt par défaut.
Pour le rallumer, appuyer sur le bouton
Contrôle de capteur de lumière du jour
• Lorsque le niveau d'éclairage dépasse ce réglage, les
lumières s'éteindront lorsque l'espace est occupé
• Lorsque le niveau d'éclairage dépasse ce réglage, avant de
forcer les lumières à s'éteindre, le capteur attend et surveille
pendant 1 minute afin de confirmer que l'augmentation du
niveau d'éclairage n'est pas temporaire
• Lorsque le niveau d'éclairage descend sous les réglages, la
lumière s'allume même sans détection de mouvement après
un temps d'attente de 1 minute
• Cette caractéristique est désactivée par défaut
Dessin de câblage du
capteur de mouvement
Câblage BRI8233-B-D avec ballast de
gradation ou pilote DEL.
Pilote de gradation
Charge (rouge)
Neutre (blanc)
Pilote de
gradation
Gris (-)
Violet (+)
Neutre (blanc)
Alimentation (noir)
