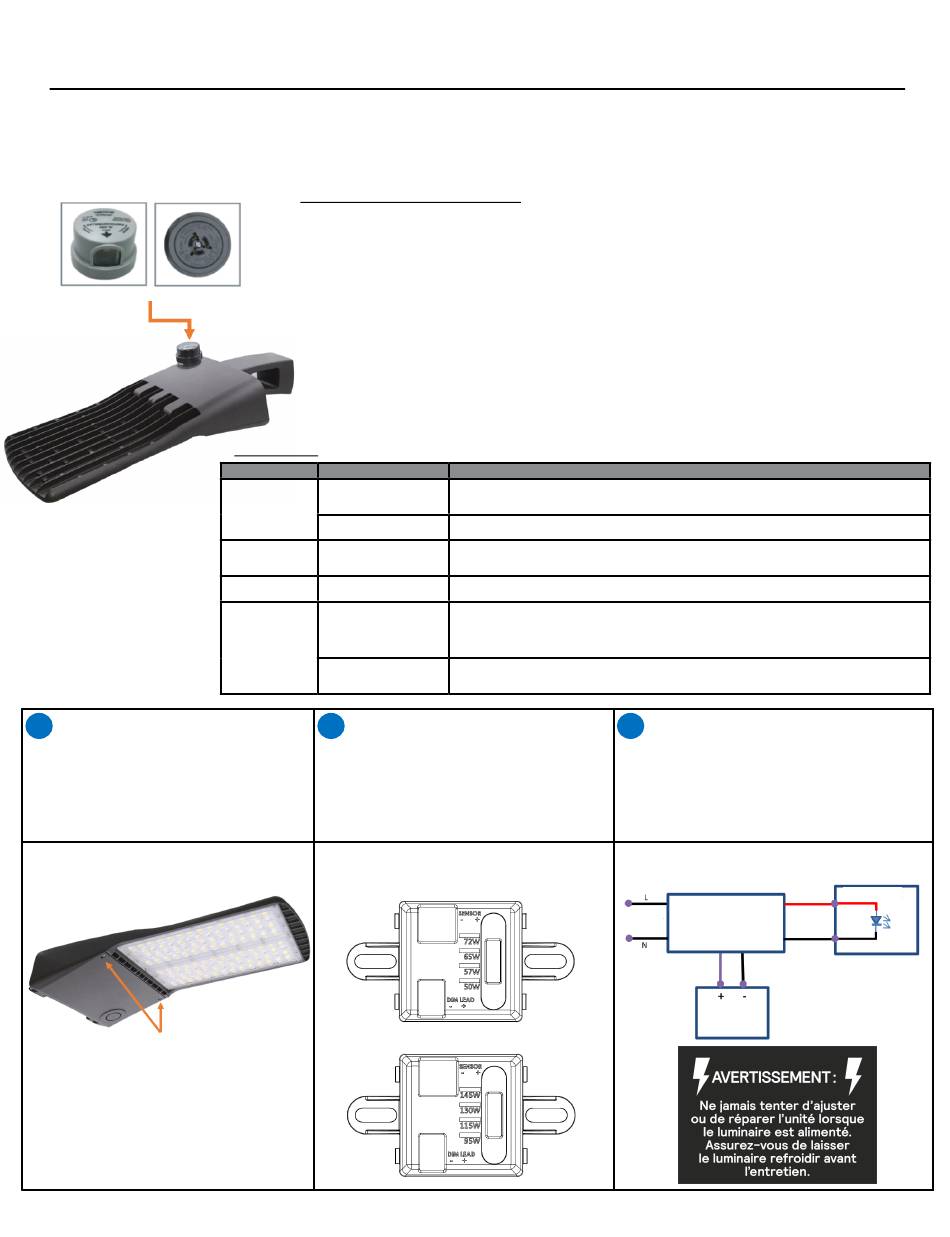

Dépannage - SIGNIFY Stonco KEENE AL70 Instructions D'installation

AL70 & AL150
Options d'exploitation
Directives d'installation
Montage en option
Réceptacle
Cellule
photoélectrique 480V max.
4
Pour régler la puissance à la sortie,
retirer toutes les vis de la porte du
logement du pilote DEL illustrée dans
la Figure 4 afin de rejoindre le FLAS
(flux lumineux adjustable sur le site).
Figure 4
(2) vis à tête
plate Phillips
9/22/2020 page 6 www.stonco.com
Luminaires pour grandes surfaces Directives d'installation
Option de cellule photoélectrique
Cette opération permet au luminaire de s'allumer automatiquement lorsqu'il fait sombre et de
s'éteindre lorsque le soleil se lève.
• Pour activer l'exploitation du crépuscule à l'aube, retirer temporairement l'étiquette de
couverture noire et s'assurer que la cellule photoélectrique ne soit pas recouverte ni obstruée
• S'assurer que l'interrupteur alimentant la prise connectée au luminaire soit toujours en position de
marche et laisser en position de marche afin de permettre à la fonctionnalité du crépuscule à
l'aube de fonctionner automatiquement
CONSEIL: Pour tester le fonctionnement du luminaire et de la cellule photoélectrique,
alimenter le luminaire et bloquer la cellule photoélectrique afin d'allumer le luminaire. Diriger
une lumière sur la cellule photoélectrique pour voir si le luminaire s'éteint.
NOTE: Si la cellule photoélectrique est dans une zone où l'ombre est très présente, la cellule
photoélectrique peut ne pas détecter assez de lumière et allumer le luminaire.
DÉPANNAGE
Problème Causes possibles
Aucune alimentation
se rend au luminaire
Le luminaire ne
s'allume pas
Le luminaire capte
la lumière du jour
La lumière Le capteur de la cellule
s'allume et s'éteint photoélectrique
continuellement la lumière réfléchie
La lumière L'alimentation du luminaire
CLIGNOTE passe par un gradateur
Le capteur d'éclairage est
dans une zone ombragée
La lumière
demeure allumée
Le capteur d'éclairage
est défectueux
5
Régler le FLAS (flux lumineux adjustable sur
le site) au niveau recherché. Le modèle AL70
offre des réglages d'interrupteur entre 72W
et 50W alors que ceux du modèle AL150 se
situent entre 145W et 95W.
www.keene-lighting.com
Solutions
Vérifier que le disjoncteur n'est pas déclenché.
Confirmer que l'interrupteur mural est en marche.
Vérifier que le câblage vers le luminaire est adéquat (couper au préalable l'alimentation vers le luminaire).
Couvrir la cellule photoélectrique. Attendre plusieurs secondes jusqu'à ce que le luminaire s'allume.
Repositionner le luminaire dans un endroit où il n'y a pas de lumière réfléchie.
capte OU placer l'étiquette du couvercle noir incluse sur la fenêtre du capteur de lumière de la cellule
photoélectrique et utiliser l'interrupteur mural pour allumer et éteindre la lumière.
Ne pas utiliser un gradateur pour contrôler le luminaire.
Remplacer le gradateur par un interrupteur mural de série MARCHE/ARRÊT.
Diriger une lampe de poche sur le capteur de lumière pendant quelques minutes.
Si la lumière s'éteint, le luminaire doit être déplacé dans un endroit avec assez de lumière pendant les
heures de lumière du jour pour que le capteur de lumière fonctionne.
OU placer l'étiquette du couvercle noir incluse sur la fenêtre du capteur de lumière de la cellule
photoélectrique et utiliser l'interrupteur mural pour allumer et éteindre la lumière.
Si la lumière ne s'éteint pas lorsqu'une lampe de poche est dirigée vers le capteur de lumière pendant
quelques minutes, le capteur peut être défectueux.
Veuillez contacter le service à la clientèle.
Figure 5
FLAS du AL70
FLAS du AL150
6
S'assurer que tous les joints d'étanchéité,
rondelles et supports sont en place avant de
refermer la porte. Resserrer les deux vis incluses
à 16 po-lb (1,3 pi-lb). Rétablir l'alimentation du
disjoncteur et allumer le luminaire.
Figure 6
Pilote a fonctions
ENTRÉE c.a
Sortie
de gradation 3-en-1
Grad.+
Grad.-
Grad.
FLAS
Module DEL
