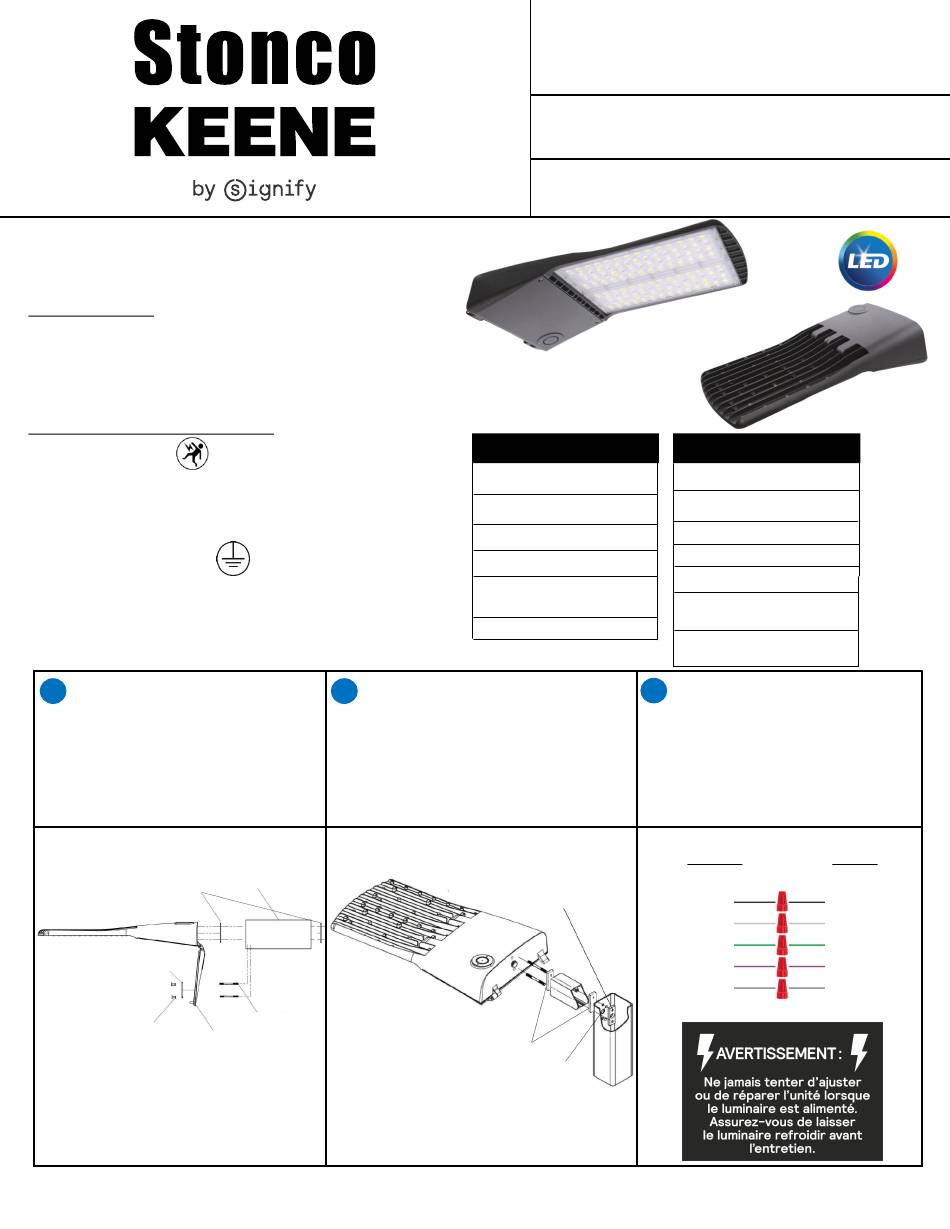

Luminaires pour grandes surfaces AL70 et AL150
Directives d'installation

AVERTISSEMENTS

Avant de débuter s'assurer que l'alimentation a été coupée
Tous les joints d'étanchéité et les pièces de fixation utilisés
avec ce luminaire doivent être en place
Respecter toutes les exigences de couple de serrage afin de
prévenir la chute des luminaires ou de composants
PRÉPARER LE CÂBLAGE ÉLECTRIQUE
Exigences électriques
• Le pilote DEL doit offrir une tension de 120~277V, 50/60Hz et
être connecté à un circuit de dérivation individuel bien mis à la
terre et protégé par un disjoncteur de 20 ampères. Utiliser des
fils d'alimentation de 75C minimum.
Directives de mise à la terre
La mise à la terre et la liaison électrique de tout le système
doivent être effectuées en respectant l'article 600 du code de
l'électricité national et des codes locaux.
Lors de l'entretien maintenir la connexion de la mise à la terre
entre le luminaire et le couvercle.
1
• À l'aide du support plat pour montage sur
fût rattacher les tiges filetées sur le fût. Les
extrémités à fentes devraient faire face au
côté opposé au fût.
• À l'aide d'un tournevis à tête plate, aligner
les trous du fût et le filetage du support plat
pour montage sur fût à l'intérieur du fût.
Figure 1
Joint d'étanchéité pour
montage sur fût
Support
Rondelles et écrous
Porte du logement du pilote
9/22/2020
page 5
www.stonco.com
2
•Glisser le bras de montage du fût
sur les deux tiges filetées.
• Ouvrir le logement du pilote DEL en dessous
du luminaire.
• Insérer les tiges dans le joint d'étanchéité de
montage sur fût et rattacher le luminaire sur le
montage sur fût à l'aide des rondelles de
ressort et des écrous à l'intérieur du logement.
Resserrer à 132 po-lb.
Bras de montage sur fût
Tiges pour bras de montage sur fût
www.keene-lighting.com
Luminaire pour sites et
grandes surfaces
DEL pour sites et grandes surfaces
Luminaires pour grandes surfaces AL70 et AL150
Outils requis:
Tournevis à empreinte
cruciforme de type Phillips no 2
Tournevis à tête plate
Outils à dénuder
Coupe-fils
Clé à douille à mèche hexagonale
ou clé combinée (1/2 po)
Produit d'étanchéité en silicone
Figure 2
Support plat pour montage sur fût
Joint d'étanchéité
Joint torique
Pièces de fixation incluses:
(2) écrous hexagonaux 5/16 po - 18
(2) tiges filetées pour bras de
5/16 po - 18
(2) rondelles de verrouillage
(2) joints toriques
(1) support plat de luminaire
(1) support arrière plat pour
montage sur fût
(2) joints d'étanchéité plats pour
montage sur fût
3
• Connecter les fils d'alimentation avec les
capuchons de connexion inclus selon le
dessin de câblage.
• Refermer la porte du logement du pilote
DEL et la rattacher à l'aide des vis incluses
Figure 3
ENTRÉE
(FÛT)
(LUMINAIRE)
ALIMENTATION
NEUTRE
(VERT) MISE À LA TERRE
(POURPRE) 0-10V (+)
(GRIS) 0-10V (-)
Figure 4
SORTIE
ALIMENTATION (NOIR)
NEUTRE (BLANC)
MISE À LA TERRE (VERT)
(+) 0-10V (POURPRE)
(-) 0-10V (GRIS)
