RLN22

Configuration sur site

Endress+Hauser
Éléments d'affichage et de configuration
9
8

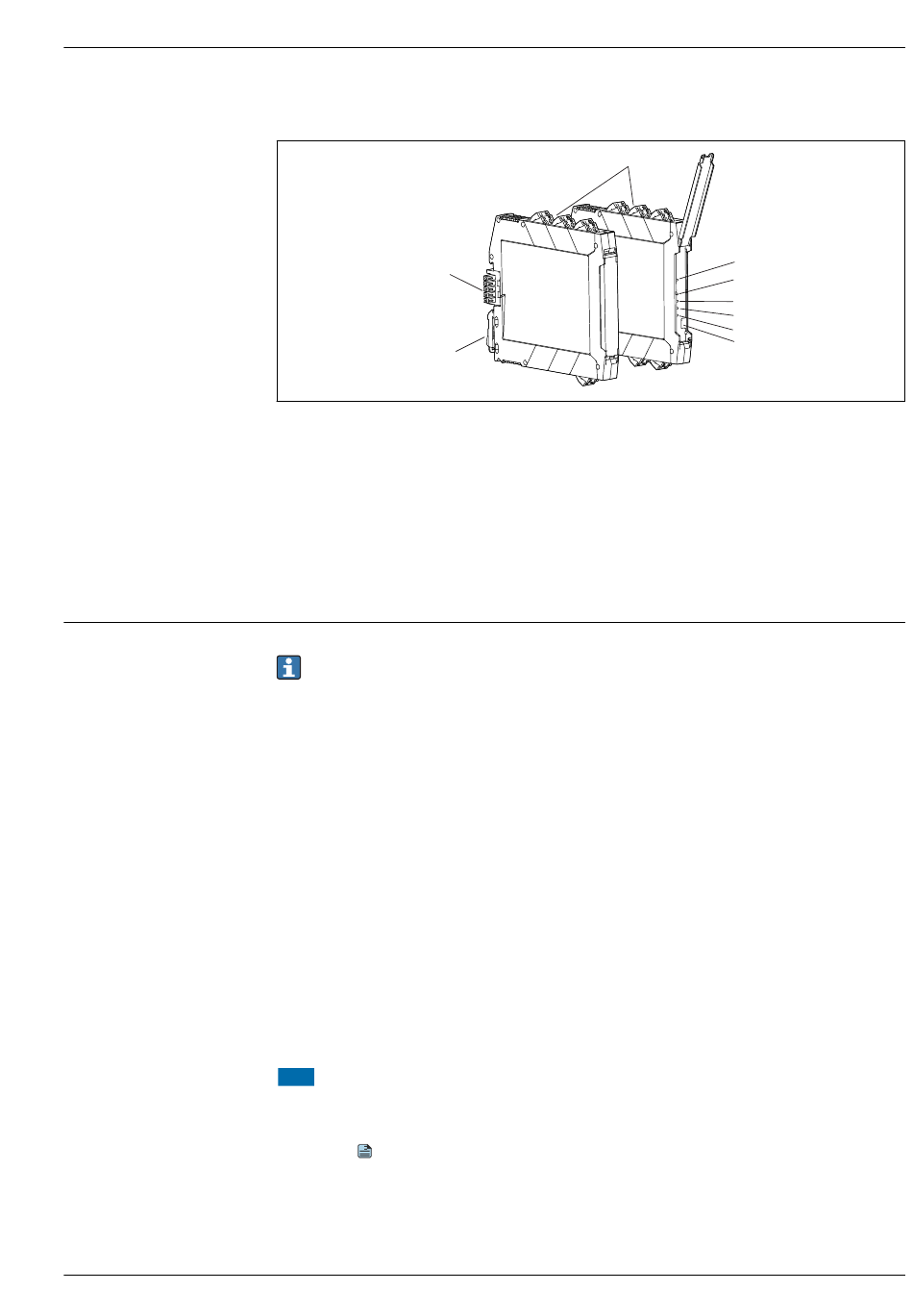

 2 Éléments d' a ffichage et de configuration
1 Borne à vis ou à enfichage
2 LED verte "On", alimentation électrique
3 LED rouge "LF1", défaut de ligne du câble de capteur 1
4 LED rouge "LF2", défaut de ligne du câble de capteur 2 (option)
5 LED jaune "OUT1", état relais 1
6 LED jaune "OUT2", état relais 2 (option)
7 Commutateurs DIP 1 à 4
8 Clip pour le montage sur rail DIN
9 Connecteur de bus rail DIN (en option)
Réglages hardware / configuration
Tout réglage de l' a ppareil à l' a ide des commutateurs DIP doit être effectué lorsque l' a ppareil est
hors tension.

Direction d'action

Au niveau de l' a ppareil, il est possible de sélectionner la direction d' a ction (comportement du courant
en fonctionnement ou de circuit fermé) et d' a ctiver ou de désactiver la détection des défauts de ligne
à l' a ide de commutateurs DIP.
Commutateur DIP 1 = voie 1 ; Commutateur DIP 3 = voie 2 (en option)
Tous les commutateurs DIP sont réglés sur la position "I" lorsque l' a ppareil sort de l' u sine :
• I = phase normale (comportement du courant de fonctionnement)
• II = phase inverse (comportement du courant de circuit fermé)
Détection de défaut de ligne
Commutateur DIP 2 = voie 1 ; Commutateur DIP 4 = voie 2 (en option)
I = détection de défaut de ligne désactivée – non autorisé pour les applications de sécurité !
II = détection de défaut de ligne activée
En cas d' a pparition d' u n défaut de ligne, le relais est désexcité et la LED rouge "LF" clignote (NE 44).
Un message d' e rreur est transmis au module d' a limentation et de message d' e rreur RNF22 via le
connecteur de bus sur rail DIN et acheminé comme un message d' e rreur de groupe.
AVIS
Dysfonctionnements dus à la détection d'erreurs
‣
Pour les contacts de détecteur avec un circuit ouvert, la détection de défaut de ligne (LF) doit être
désactivée ou le circuit de résistance correspondant (1 kΩ/10 kΩ) doit être fourni directement au
contact. ( Voir les sections "Guide de raccordement" et "Accessoires" du manuel de mise en
A
service)
1
2
3
4
5
6
7
A0042251
