TI01587K/14/FR/01.21
71535054
2021-05-03
Products
Information technique

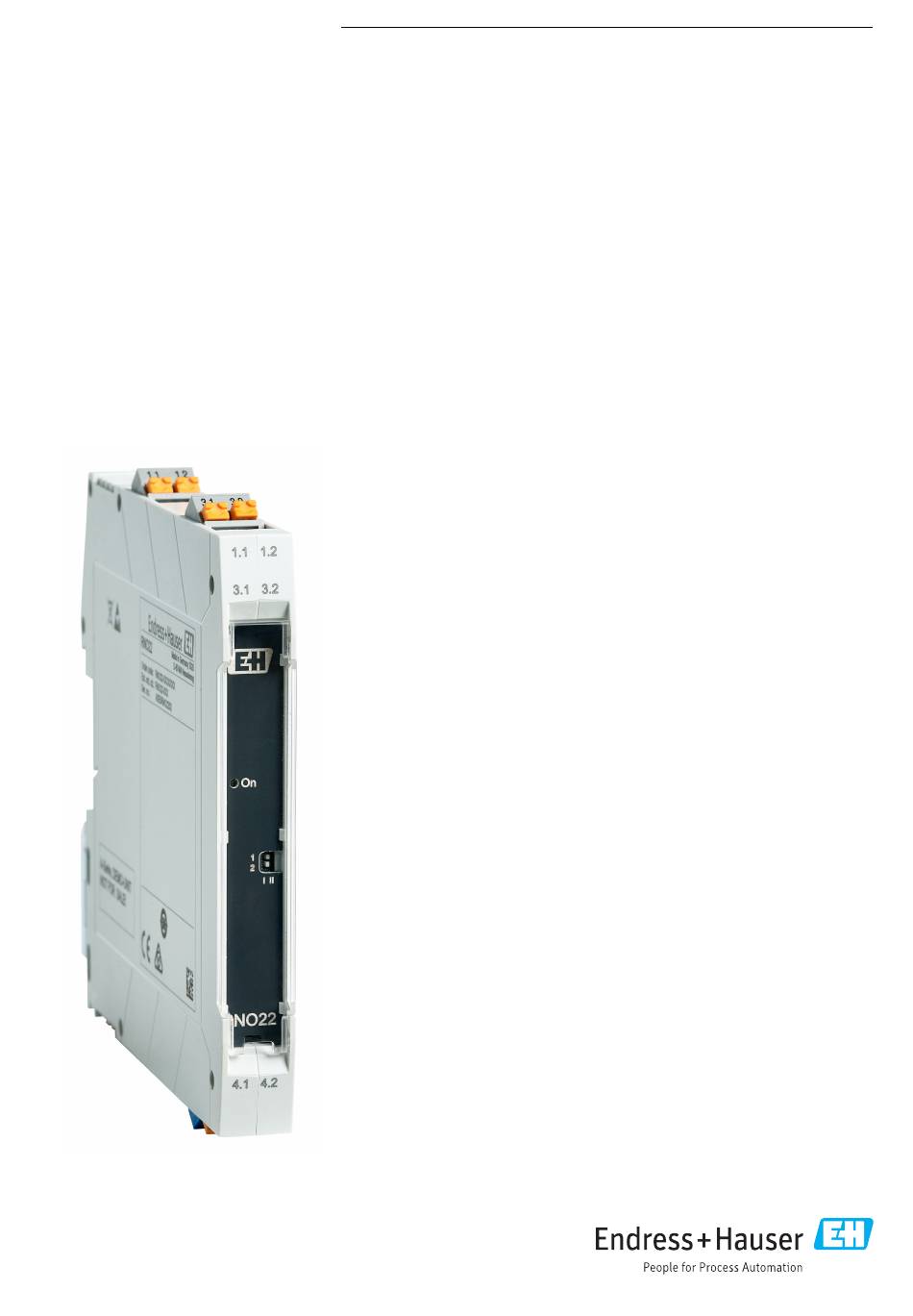

RNO22
Amplificateur séparateur de sortie, transparent
aux données HART
Amplificateur séparateur de sortie 1 ou 2 voies
24 V DC, transparent aux données HART
Domaine d'application
• Amplificateur séparateur de sortie 1 ou 2 voies
• Transmission et isolation galvanique de signaux analogiques 0/4 à 20 mA (0,2/4
mA à 20 mA lorsque la surveillance des courts-circuits est activée)
• Transmission bidirectionnelle de signaux de communication numériques HART
• Utilisation d' a ctionneurs SMART
• Option sécurité intrinsèque [Ex-ia], montage en zone Ex 2
• Pour les applications de sécurité jusqu' à SIL 2 (SC 3) conformément à IEC61508
(en option)
• Pour des températures ambiantes –40 ... +70 °C (–40 ... 158 °F)
Principaux avantages
• Câblage simple et rapide avec des bornes enfichables, en option alimentation via
un connecteur de bus sur rail DIN
• Largeur de boîtier compacte : 12,5 mm (0,49 in)
• Grande précision de transmission, surveillance des ruptures de câble et des courts-
circuits
Solutions
Services
Publicité
Table des Matières
Manuels Connexes pour Endress+Hauser HART RNO22
Sommaire des Matières pour Endress+Hauser HART RNO22
- Page 1 Products Solutions Services TI01587K/14/FR/01.21 71535054 2021-05-03 Information technique RNO22 Amplificateur séparateur de sortie, transparent aux données HART Amplificateur séparateur de sortie 1 ou 2 voies 24 V DC, transparent aux données HART Domaine d'application • Amplificateur séparateur de sortie 1 ou 2 voies •...
-
Page 2: Table Des Matières
Marquage CE ....... 10 Sécurité fonctionnelle ......10 Endress+Hauser... -
Page 3: Principe De Fonctionnement Et Construction Du
Fonction (détection de court-circuit activée ; 1 voie 4 … 20 mA uniquement) 0 … 24 mA Fonction (2 voies) Sécurité Gamme de sous-charge/surcharge Détection de défaut de ligne : seuil de réponse du > 0,2 mA courant d' e ntrée Endress+Hauser... -
Page 4: Sortie
Sortie 1 / sortie 2 (appareils à 2 voies) : Tension d' e ssai 1,5 kVAC (50 Hz, 1 min.) Sortie / entrée ; sortie / alimentation électrique (valeur 375 V de crête selon EN 60079-11) Sortie 1 / sortie 2 (appareils à 2 voies) 60 V Endress+Hauser... -
Page 5: Alimentation Électrique
Flexible avec extrémités 0,25 … 2,5 mm² (24 … 14 AWG) préconfectionnées (avec ou sans embout plastique) En communication HART, un câble blindé est recommandé. Respecter le concept de mise à la terre de Spécification de câble l' i nstallation. Endress+Hauser... -
Page 6: Performances
–40 … 45 °C (–40 … 113 °F) Tension max. U (circuits non de sécurité intrinsèque) 60 V 60 V Tension max. U (circuits non de sécurité intrinsèque) 60 V 60 V Tension d' i solement nominale (alimentation électrique, entrée/ 63 V 63 V sortie) Endress+Hauser... -
Page 7: Résistance Aux Chocs Et Aux Vibrations
Construction, dimensions Dimensions en mm (in) Boîtier de raccordement pour montage sur rail DIN A0044417 Largeur (l) x longueur (L) x hauteur (H) (avec bornes) : 12,5 mm (0,49 in) x 116 mm (4,57 in) x 107,5 mm (4,23 in) Endress+Hauser... -
Page 8: Poids
La détection de court-circuit doit être désactivée pour la transmission du signal 0 … 20 mA. Sinon, la gamme de signal ne peut être utilisée qu' à partir du seuil de réponse de détection des défauts de ligne >0,2 mA. Endress+Hauser... -
Page 9: Informations À Fournir À La Commande
: p. ex. état, documentation spécifique, pièces de rechange. L' a pplication contient déjà les données de l' a ppareil Endress+Hauser. Le suivi et la mise à jour des données sont également assurés par Endress+Hauser. -
Page 10: Certificats Et Agréments
• W@M Device Viewer (www.endress.com/deviceviewer) : entrer le numéro de série figurant sur la plaque signalétique • Endress+Hauser Operations App : entrer le numéro de série figurant sur la plaque signalétique ou scanner le code matriciel 2D (code QR) de la plaque signalétique Instructions condensées (KA) - Page 12 *71535054* 71535054 www.addresses.endress.com...
