Piezas Incluidas; Descripción General De La Instalación - GE RAVWPT15B Instructions D'installation

Antes de comenzar – Lea estas instrucciones completamente y de forma detenida.
IMPORTANTE - CUMPLA CON TODOS LOS CÓDIGOS Y ORDENANZAS GUBERNAMENTALES. Nota para el Instalador –
Asegúrese de entregarle estas instrucciones al usuario final.
Nota para el usuario final – Guarde estas instrucciones con su Manual del Usuario para referencia futura.
SU PLÉNUM DE PARED SÓLO FUNCIONARÁ SI ES INSTALADO DE FORMA CORRECTA. ASEGÚRESE DE INSTALAR EL
PLÉNUM DE PARED EN LA ORIENTACIÓN CORRECTA COMO SE MUESTRA EN LAS ILUSTRACIONES. A fin de facilitar la
instalación, el Kit de Rejilla RAVAL4 deberá ser instalado en el momento en que se instale el Plénum de Pared.

Piezas Incluidas

Los Plénum de Pared cuentan con dos piezas:
Pieza A—Plénum Externo
Instalado de forma que la apertura grande esté en la parte
inferior y que los agujeros de drenaje y las ranuras con forma
de cerradura para adherir la rejilla estén en la parte exterior de
la edificación.
Pieza B – El Plénum Interno
Instalado de forma que la apertura grande esté en la parte
inferior y que las bridas superiores y laterales queden contra la
pared interior de la edificación.
Materiales Necesarios (Piezas Específicas Suministradas)
• Sellador de Silicona (recomendado)
• Plancha
• Cuñas
• Material de la Viga/ Montajes de Pared
• Tornillos de 1" a 3" para adherir el ensamble del plénum a los
montajes de pared.
• Kit de Rejilla RAVAL4 (se vende aparte)

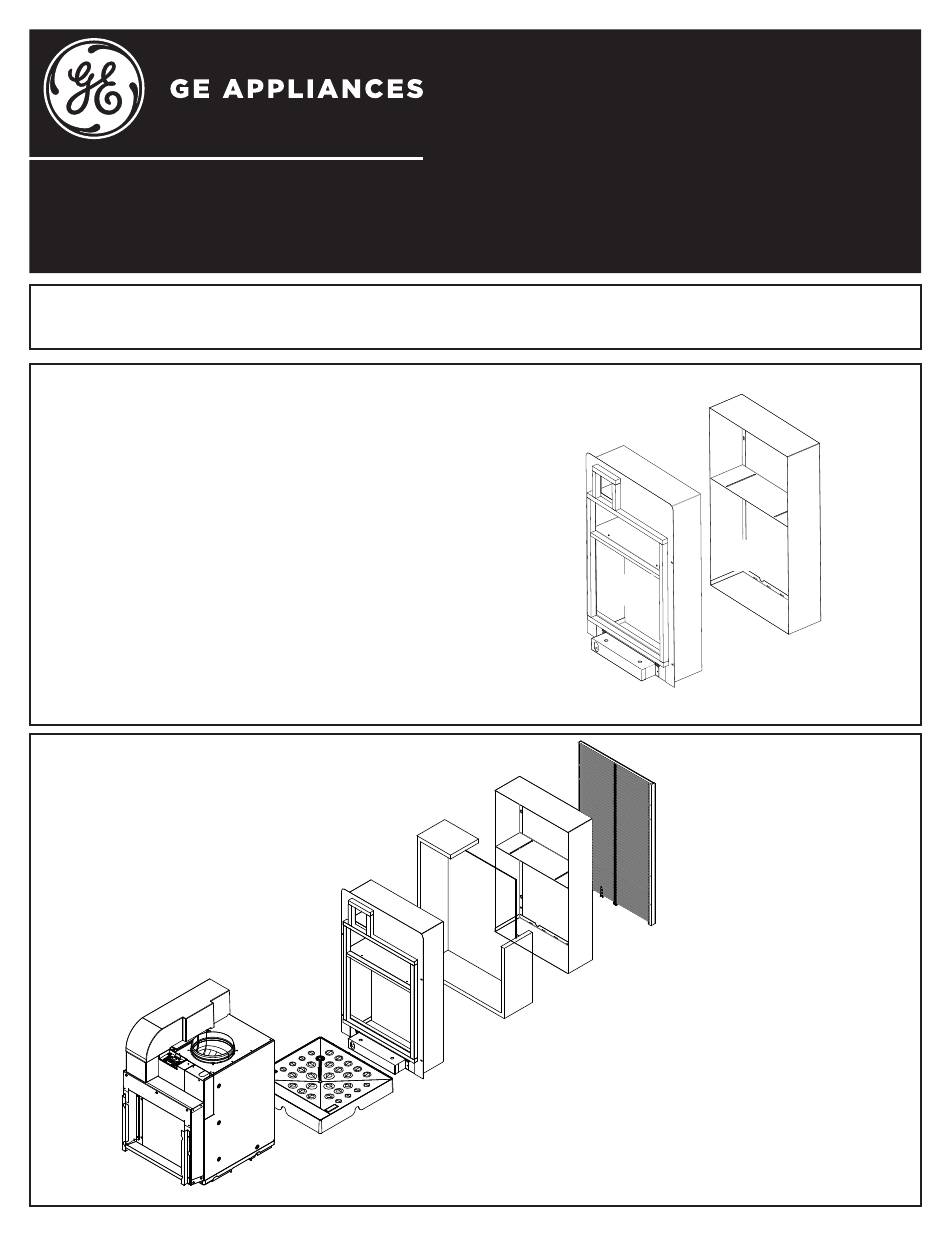

Descripción General de la Instalación
GE Appliances es una marca registrada de la Empresa General Electric. Fabricado bajo licencia de la marca registrada.
Se requiere una viga del
tamaño adecuado para el
soporte de la estructura.
Se requiere una lámina y
sellador adecuados.
RAVDPLAT
Unidad
Instrucciones de Instalación
de su nuevo
Plénum de Pared
RAVWPT15B
Pieza B dentro del
Plénum de Pared
Abertura
Grande
Pieza A
Plénum de la Pared Externa
Exterior/ Pared
Externa
Pieza B
Plénum de la
Pared Interna
1
Abertura
Grande
Pieza A afuera del
Plénum de Pared
NOTA: El plénum cuenta
con un protector de cartón
encerado. No retire este
protector hasta que esté
preparado para instalar la
rejilla (Kit nº RAVAL4).
31-5000601 Rev. 0 07-21 GEA
