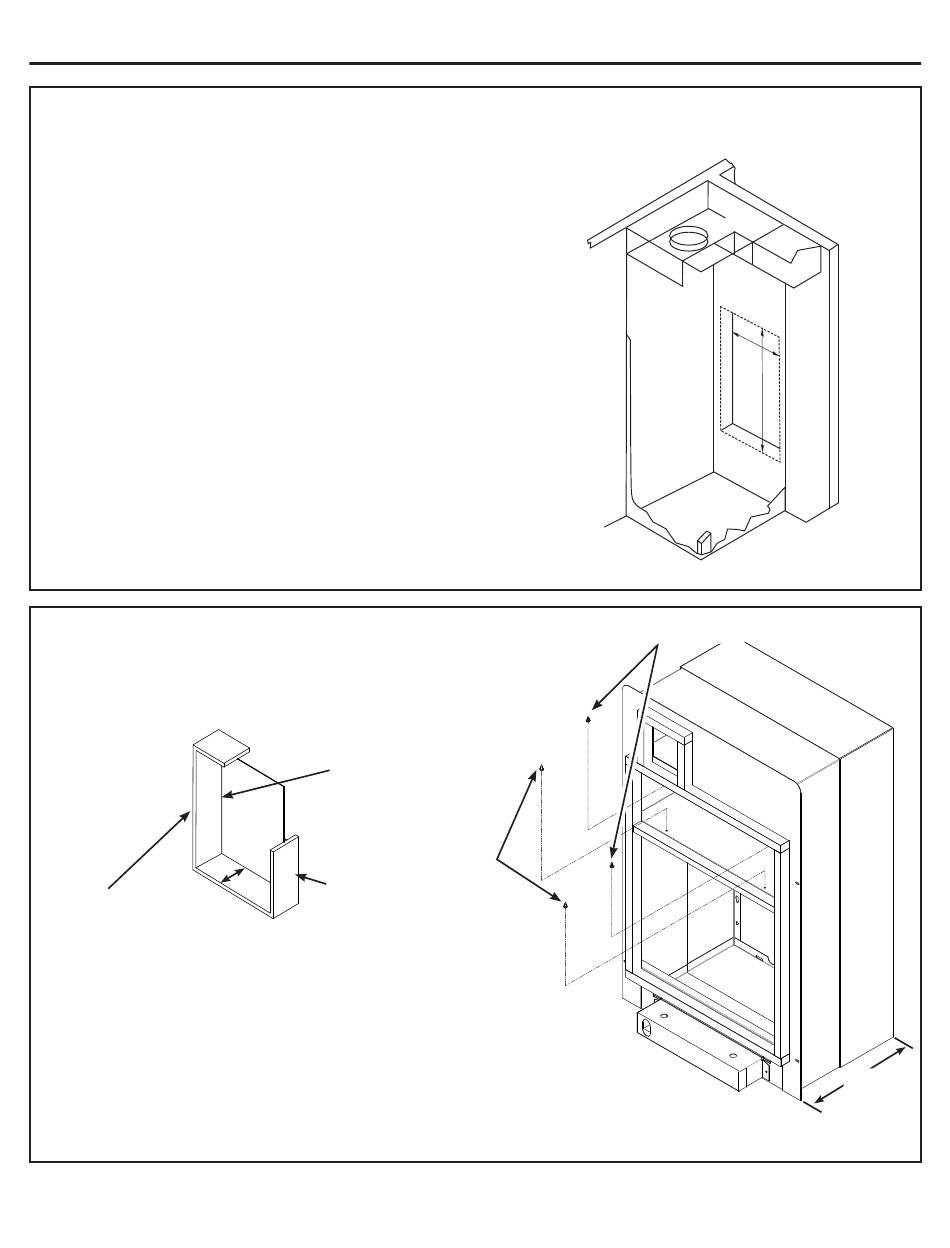

PASO 1
Pieza A afuera del Plénum de Pared
Asegúrese de que la abertura exterior del plénum de pared
esté correctamente enmarcada y en ángulo recto de acuerdo
con el diagrama que figura a continuación.
IMPORTANTE: El plénum de pared no fue diseñado para
transportar cargas estructurales. Se deberá construir una
viga adecuada en la abertura rústica y se deberá instalar
un dintel apropiado que soporte ladrillos u otros materiales
de mampostería. El plénum requiere una plancha, cuñas y
sellador para una instalación resistente al clima.
Es responsabilidad del contratista instalar de forma
correcta el plénum y cumplir con los requisitos del código
de construcción.
PASO 2
Configuración de la Profundidad del
Plénum
Mida la profundidad de la abertura rústica
Pared interna
Si la profundidad de la abertura rústica es inferior a 7.5",
proceda al PASO 3. Si la profundidad de la abertura rústica
es superior a 7.5", retire los 2 tornillos frontales del divisor
del plénum y afloje los 2 tornillos traseros. Esto permitirá
que la Pieza A y la Pieza B se deslicen.
Ajuste la profundidad del plénum mientras aleja la Pieza
A y la Pieza B deslizándolas. Configure el plénum a una
profundidad de ¼" mayor que aquella de la apertura rústica,
a fin de poder contar con un extremo sellado en el exterior.
Ajuste los tornillos traseros.
Instrucciones de Instalación
Abertura de
la Pared del
Edificio
D
Pared Externa
Tornillos
frontales
2
40"
24"
Tornillos traseros
D + 1/4"
