Avant de commencer – Lisez ces instructions attentivement et en entier.
IMPORTANT – RESPECTEZ TOUS LES CODES ET RÈGLEMENTS APPLICABLES. Remarque à l'intention de l'installateur
– Assurez-vous de remettre ces instructions au utilisateur final.
Note à l'utilisateur final - Conservez ces instructions avec le manuel du propriétaire afin de pouvoir vous y reporter
ultérieurement.
LE PLÉNUM MURAL FONCTIONNERA UNIQUEMENT S'IL EST INSTALLÉ CORRECTEMENT. GRILLE AVEC 4 VIS DE
MONTAGE INSTALLÉES EN USINE. Pour faciliter l'installation, l'ensemble de grille RAVAL4 doit être installé au moment de
l'installation du plénum mural.
Liste des pièces
Un plénum mural comprend deux parties :
Partie A – Plénum extérieur
Installez de manière à ce que la grande ouverture se retrouve
au bas et que les trous de drainage et les fentes piriformes
fixant la grille se retrouvent à l'extérieur du bâtiment.
Partie B – Plénum intérieur
Installé de manière à ce que la grande ouverture soit au bas
et que la partie supérieure et les collerettes d'encastrement se
trouvent contre le mur intérieur du bâtiment.
Matériel requis (pièces sur le terrain)
• Matériau d'étanchéité au silicone (recommandé)
• Solin
• Entretoises
• Matériau de linteau/poteau de cloison
• Vis de 1 po – 3 po pour fixer le plénum aux poteaux de cloison.
• Ensemble de grille RAVAL4 (vendu séparément)

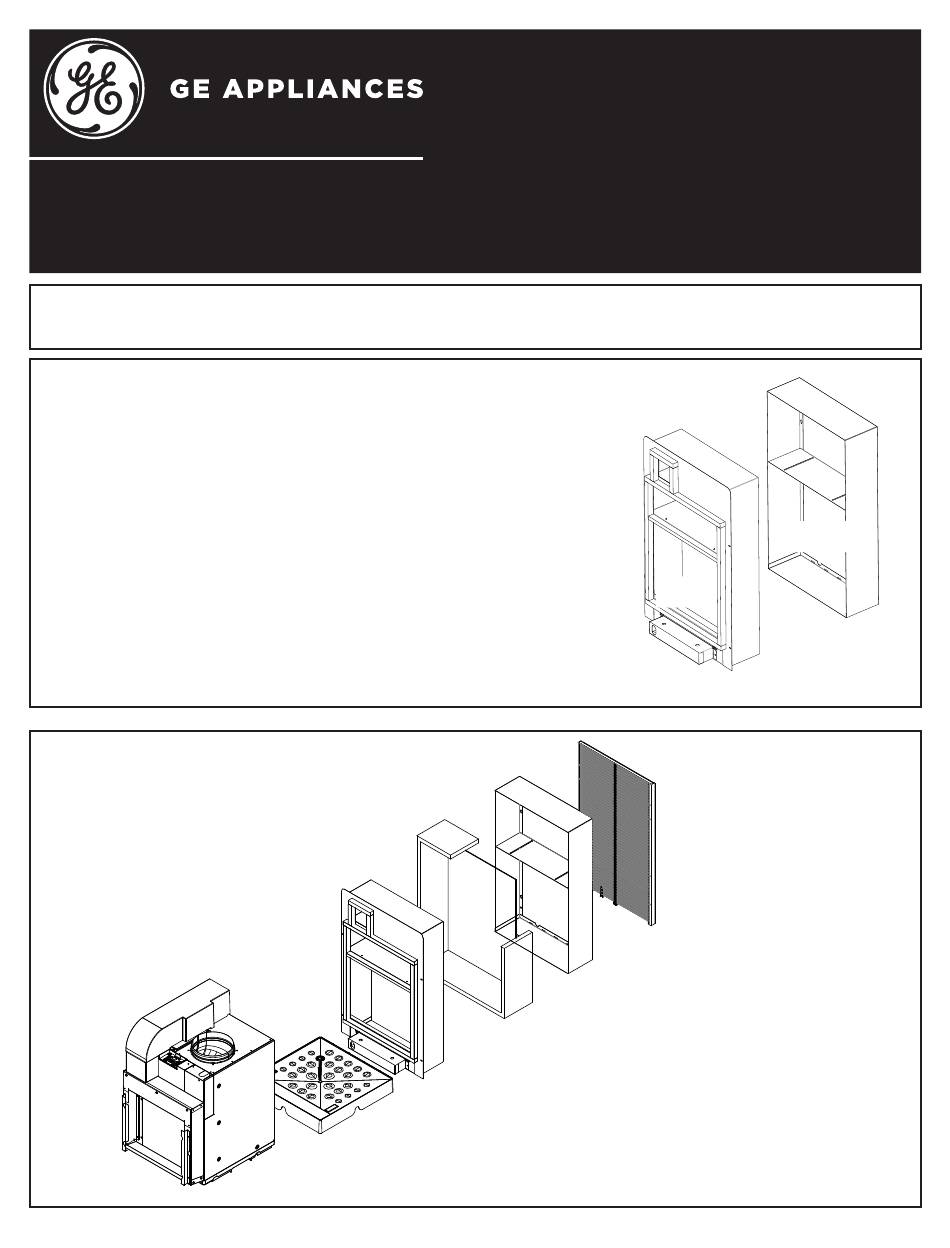

Aperçu de l'installation
GE est une marque de commerce de General Electric Company. Fabriqué sous licence d'utilisation de marque.
Un linteau de taille
adéquate est requis pour
le soutien structural. La
pose d'un solin et d'un
matériau d'étanchéité
adéquat est requise.
RAVDPLAT
Appareil
Instructions d'installation
pour votre nouveau plénum
mural
RAVWPT15B
Extérieur/ Mur
extérieur
Partie B
Plénum mural
intérieur
1
Partie B du plénum
mural intérieur
Grande
ouverture
REMARQUE: le plénum
dispose d'un capot protecteur
en carton ciré. Ne retirez pas
ce couvercle jusqu'à ce que
vous soyez prêt à installer la
grille (Ens. n° RAVAL4).
Partie A
Plénum mural
extérieur
31-5000601 Rev. 0 07-21 GEA
Grande
ouverture
Partie A du plénum
mural extérieur
