GE RAVWPT15B Instructions D'installation page 11

PASO 3
Instale el Kit de Rejilla RAVAL4 (no incluido) en el Plénum Externo
NOTA: La instalación del Kit de Rejilla RAVAL3 es más
conveniente en el Plénum Externo (Pieza A), antes de la
instalación del plénum de pared en el edificio. La instalación
de la rejilla es más fácil en este punto, y ayudará a mantener
el plénum de pared, el cual se cuadró durante la instalación.
Si no instalará la rejilla en esta oportunidad, asegúrese de
que el plénum quede cuadrado durante su instalación en la
abertura y no retire la tapa de la entrada de clima.
NOTA: Para conocer los procedimientos adecuados de
instalación, consulte las instrucciones incluidas en el Kit
de Rejilla RAVAL4.
PASO 4
Instalación del Plénum:
NOTAS
• Una viga y una abertura del tamaño correctos en
el marco deberán cumplir con todos los códigos
de edificación nacionales y locales.
• Antes de la aplicación del sellador y de la
adhesión permanente, seque la parte externa del
plénum en la abertura de la pared y controle el
ajuste, encuadre y que el plénum esté nivelado.
Selle el plénum de pared sobre el lado de la
abertura rústica de la brida del plénum de pared.
Sellador Adecuado*
* Piezas Específicas
Suministradas

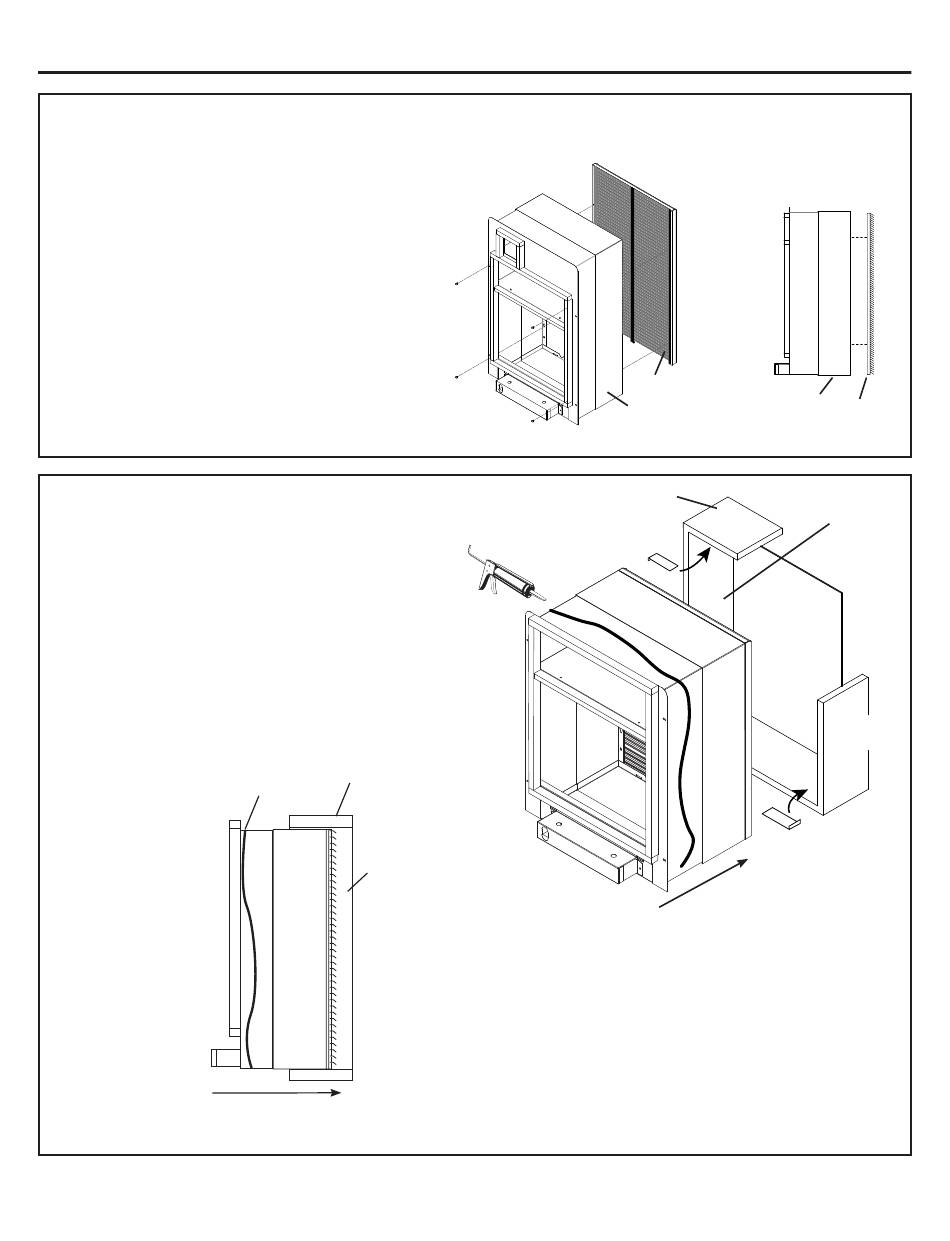

Dirección de la instalación
Instrucciones de Instalación
Sellador Adecuado*
Viga Adecuada*
Abertura de
la Pared del
Edificio
RAVAL4
Part A Outside
Wall Plenum
Viga Adecuada*
Plancha Adecuada*
3
Vista Lateral
Part A Outside
RAVAL4
Wall Plenum
Abertura de
la Pared del
Edificio
Pared
Externa
Plancha Adecuada*
Dirección de la instalación
