Instructions d'installation de la plaque
adaptatrice pour caméra boule
La plaque adaptatrice permet de relier une caméra boule à
objectif fixe ou motorisé à une boîte de raccordement, à un
boîtier arrière TVD-BB3 ou TVD-BB3A, à un support mural
TVD-M2-WM ou à une base TVD-CB3. La plaque adaptatrice
est fournie avec la caméra boule.
Reportez-vous au guide d'installation de cette dernière pour en
savoir plus sur l'assemblage/le démontage de son caisson,
ainsi que sur la connexion des câbles.

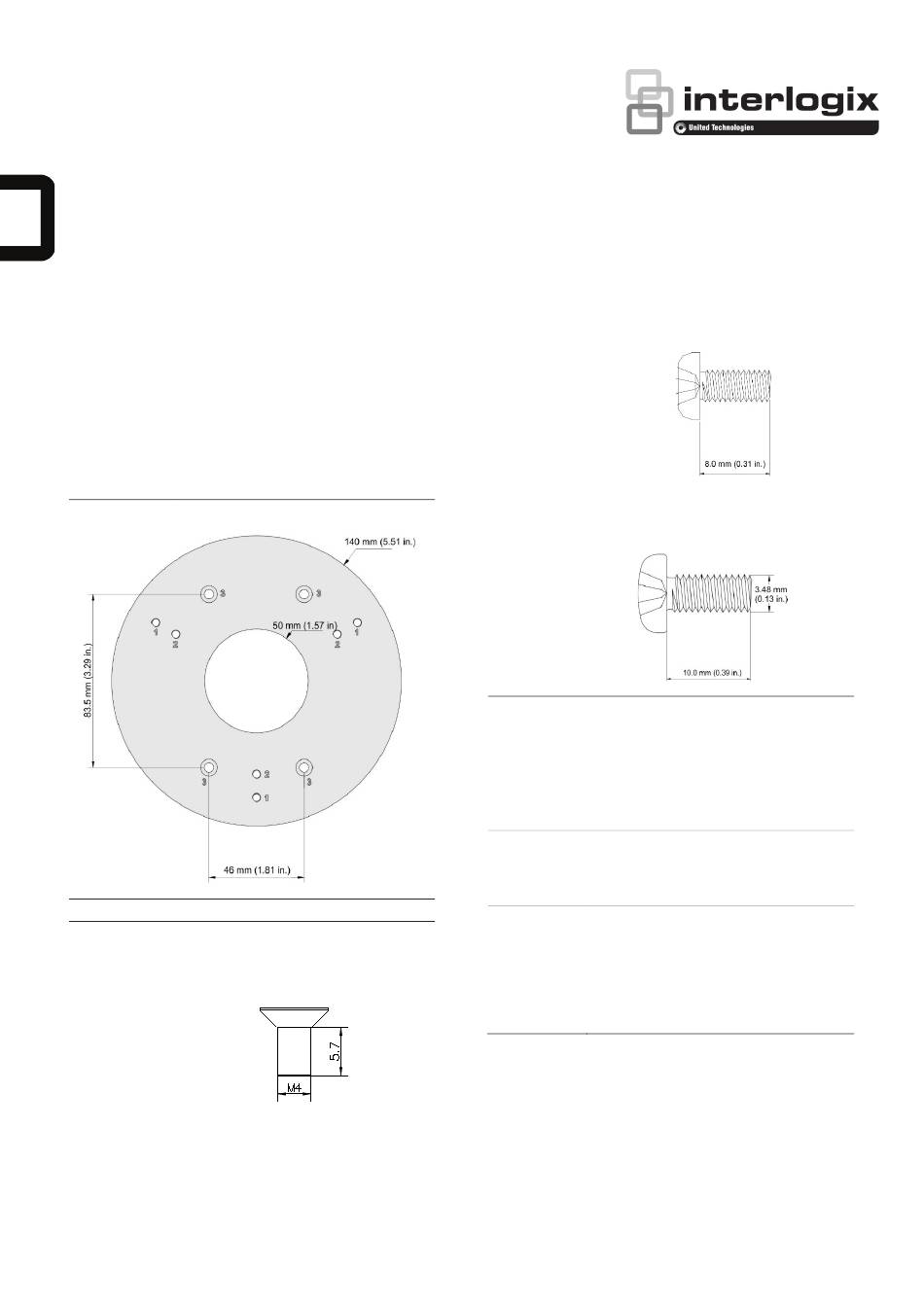

Description
Dimensions :
140 × 2 mm
Poids :
70 g
Accessoires :
Vis A
4 vis KM de 4 × 8 mm
Permettent de fixer la plaque adaptatrice au
support mural, à la base ou au boîtier arrière.
© 2017 United Technologies Corporation.
Interlogix fait partie de UTC Climate Controls & Security, une unité de United Technologies Corporation. Tous droits réservés.
Vis B
3 vis PM de 4 × 8 mm
Permettent de fixer la caméra boule à la plaque
adaptatrice.
Vis C
4 vis PM de 6-32 × 10 mm
Permettent de fixer la plaque adaptatrice à une
boîte de raccordement.
Équipement pris en charge :
Trous 1
Caméras boule IP à objectif fixe TruVision
TVT-5301, TVT-5302, TVT-5303, TVT-5304,
TVT-5305, TVT-5306
Caméras boule TVI à objectif fixe TruVision
NTSC : TVT-4401
PAL : TVT-2401
Trous 2
Caméras boule TVI VF à objectif motorisé
TruVision
NTSC : TVT-4402
PAL : TVT-2402
Trous 3
Boîte de raccordement
TVD-BB3 : boîtier arrière pour caméra dôme
TruVision
TVD-BB3A : boîtier arrière incliné pour caméra
dôme TruVision
TVD-M2-WM : support mural TruVision
TVD-CB3 : base 3 pouces pour caméra dôme
Installation
Pour fixer une caméra boule à une boîte de raccordement :
1.
Fixez la plaque adaptatrice à la boîte de raccordement en
insérant quatre vis C dans les trous 3 (reportez-vous à la
figure Dimensions pour connaître l'emplacement des
trous).
P/N 1073275-FR • REV A • ISS 06FEB17
