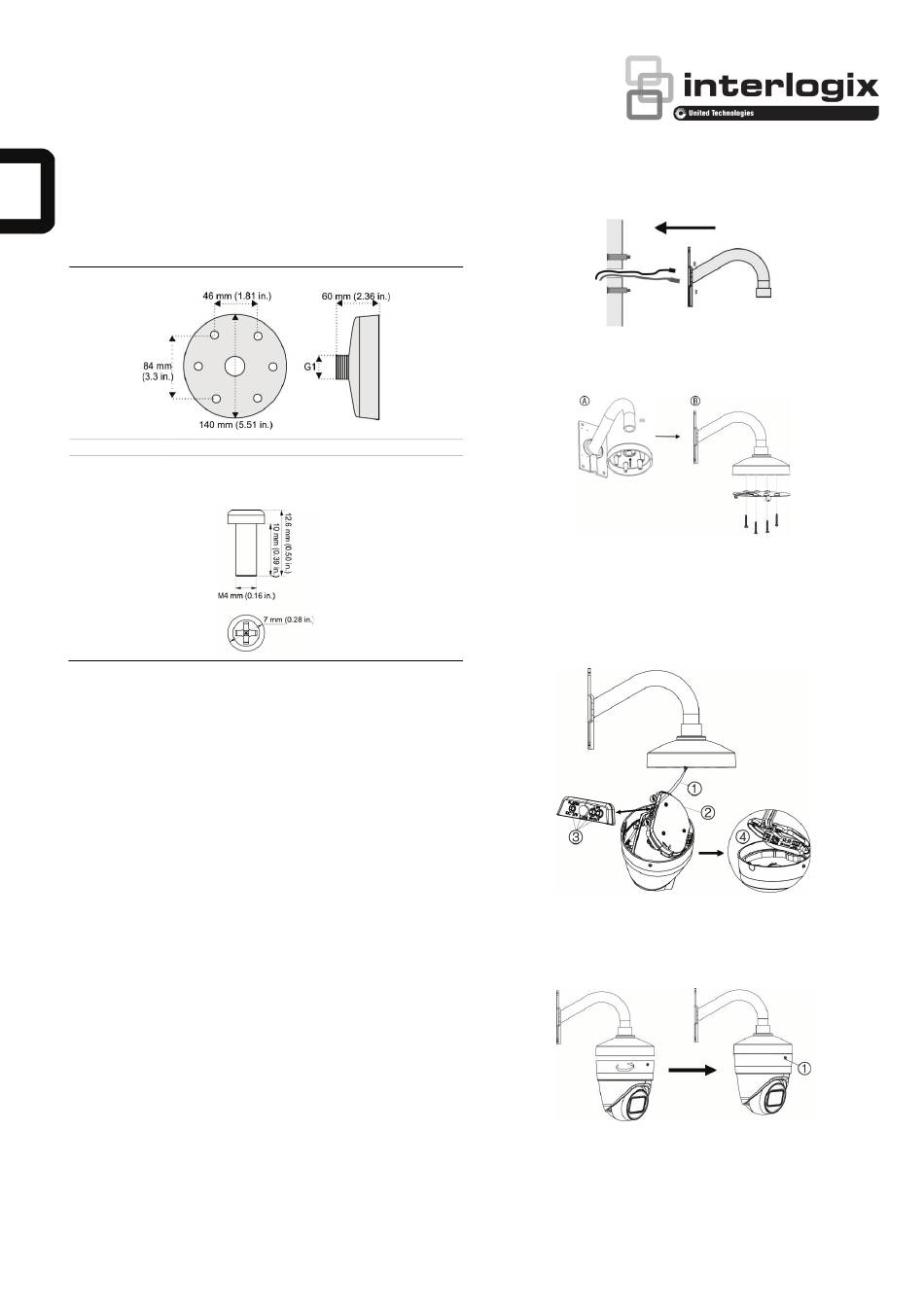

Instructions d'installation de la base TVD-CB6
Dimensions
Dimensions :
Poids
204 g
Accessoires :
Vis A :
4 pièces
Permettent de fixer la plaque adaptatrice à la base.
Périphériques pris en charge
TVT-5608
TVT-5609
TVT-5610
TVT-5611
Support mural en col de cygne TVD-SNB
Support suspendu TVD-PPB
Support mural pour base TVD-CBW
Installation d'une base TVD-CB6 sur une
caméra boule
Pour monter une base TVD-CB6 sur une caméra boule, munissez-
vous des éléments suivants :
Une base TVD-CB6 ;
Une plaque adaptatrice (fournie avec la caméra) ;
Des vis de montage pour la plaque adaptatrice.
Pour monter une caméra boule sur un support mural TVD-
SNB à l'aide d'une base TVD-CB6 :
1.
Acheminez les câbles de la caméra dans le support mural. Fixez
le support au mur à l'aide des chevilles à expansion fournies.
P/N 1073468-EN • REV A • ISS 21AUG18
2.
Fixez la base au support et serrez la vis de blocage, comme
illustré ci-dessous (Figure A). Fixez ensuite la plaque adaptatrice
de la caméra (fournie) à la base (B) à l'aide d'une vis A.
3.
Fixez le cordon sécurité (1) sur la languette métallique à l'intérieur
du support mural pour base, puis desserrez les deux vis Torx du
couvercle inférieur (2) et ouvrez-le.
4.
Retirez les bouchons d'étanchéité (3) si nécessaire et faites
passer les câbles de la caméra par le couvercle inférieur (4),
comme indiqué.
5.
Serrez les vis du couvercle afin de le relier correctement à la
caméra.
6.
Faites pivoter la caméra dans le sens des aiguilles d'une montre
pour la fixer à la plaque adaptatrice, puis serrez la vis de blocage.
1.
Vis de blocage.
1 / 3
