MANUEL D'INSTRUCTIONS -
LISTE DES PIÈCES
INSTRUCTIONS

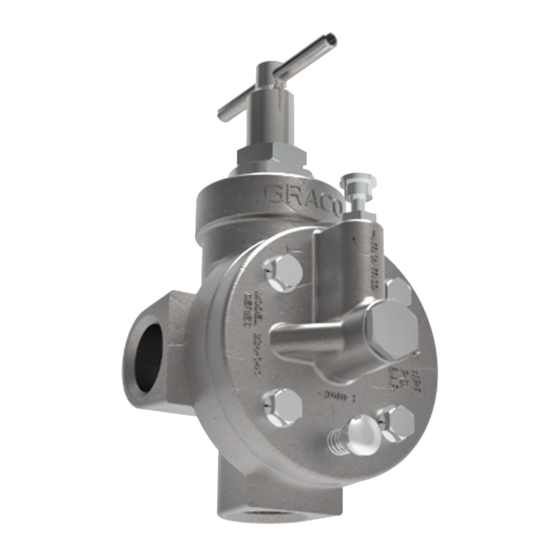

Airgardt
Vanne anti-emballement
Pression maximum de service 8,4 bar
Réf. N° 224-040, série B

Table des matières

Mises en garde
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Vue éclatée
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Garantie
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ce manuel contient des mises en garde
et des informations importantes.
À LIRE ET CONSERVER COMME
RÉFÉRENCE
. . . . . . . . . . . . . . . . . . . . . . . . .
Slakweidestraat 31, 3630 Maasmechelen, Belgium
Tel.: 32 89 770 700 - Fax: 32 89 770 777
ECOPYRIGHT 1999, GRACO INC.
2
3
5
7
8
10
11
11
12
308-201F
Rév. F
Remplace C
et PCN E
01341

Publicité

Table des Matières
loading

Sommaire des Matières pour Graco Airgard 224-040

  • Page 1: Table Des Matières

    ......... . . GRACO N.V.; Industrieterrein — Oude Bunders;...
  • Page 2 énergétique. Ne pas faire passer un autre gaz ou produit à travers la vanne anti-emballement. D Ce matériel est exclusivement destiné à un usage professionnel. En cas de doute, contacter les services d’assistance technique de Graco. D Ne jamais transformer ni modifier le matériel.
  • Page 3: Installation

    Contactez votre représentant Graco ou le l’entrée du régulateur d’air. service d’assistance technique de Graco qui vous aidera à définir un système répondant à vos besoins. Montage de la vanne anti-emballement sur un...
  • Page 4 Installation Détail A (moteur pneumatique Bulldog monté sur chariot) Conduite d’air LÉGENDE principale Filtre à air Vanne d’arrêt d’air principale Vanne d’air principale de type purgeur (nécessaire pour la pompe) Vanne anti-emballement pour pompe Collecteur d’air Régulateur d’air Joint tournant de vanne anti-emballement (fourni) Adaptateurs conseillés 175–013 Raccord: 3/4 npt...
  • Page 5: Fonctionnement

    Fonctionnement D Rupture d’un flexible produit en aval de la pompe ce qui Procédure de décompression provoque une augmentation du régime de la pompe. MISE EN GARDE REMARQUE: La pompe anti-emballement peut se déclencher aussi si des modifications du DANGER PRÉSENTÉ PAR DES ÉQUIPEMENTS système entraînent une accélération du SOUS PRESSION régime de la pompe.
  • Page 6: Réglage De La Vanne

    Fonctionnement Reserrer le contre-écrou (24). Réglage de la vanne Desserrer le contre-écrou de réglage (24). Voir Fig. 2. Tester la vanne anti-emballement comme indiqué au paragraphe suivant. S’assurer que le papillon (2) est bien tourné à fond dans le sens anti-horaire. Essais de vanne Ouvrir la vanne de distribution ou actionner le pistolet.
  • Page 7: Guide De Dépannage

    Guide de dépannage PROBLÈME CAUSE SOLUTION La vanne ne ralentit pas la La vanne n’est pas réglée correctement. Régler à nouveau la vanne et faire un essai. Voir pompe comme elle le de- page 6. vrait; la pompe s’emballe. Rupture de membrane. (En cas de rupture Remplacer la membrane.
  • Page 8: Entretien

    Entretien Placer une clé à molette sur les méplats du guide- Outillage nécessaire vis (17) et le dévisser du corps de vanne inférieur (22). D Clé à douille de 10 mm La vis de réglage (21) sortira alors avec le guide et les pièces attenantes.
  • Page 9 Entretien Remontage (Voir la vue éclatée à la page 10) Monter la vanne de RESET sur le corps de vanne supé- rieur. Serrer l’écrou (19) pour la fixer. Mettre le corps de vanne inférieur (22) dans un étau. Placer la membrane (27*) dans le corps inférieur avec la Mettre le joint (13*) sur le corps de vanne inférieur (22) platine de centrage la plus grande de la membrane tour- en veillant à...
  • Page 10 Pièces Modèle 224–040, série B Comprenant les repères 1–36 N° Rep. N° Réf. Désignation Qté 100–016 RONDELLE-FREIN, ressort; 1/4” 102–073 BROCHE, ressort, droite 103–833 VIS, machine; 10–32 unf-2a; 9,5 mm long 104–007 JOINT TORIQUE en buna-N 104–010 JOINT TORIQUE en buna-N 105–399 JOINT TORIQUE en nitrile 110–782...
  • Page 11: Schéma Dimensionnel

    Schéma dimensionnel sortie optionnelle 3/4 npsm(f) 165,1 mm maximum 49 mm Entrée3/4 npt(f) Sortie 49 mm 3/4 npt(f) 01307 Caractéristiques techniques Pression d’arrivée d’air maximum ....8,4 bar Plage de pression d’air .
  • Page 12: Garantie Graco
