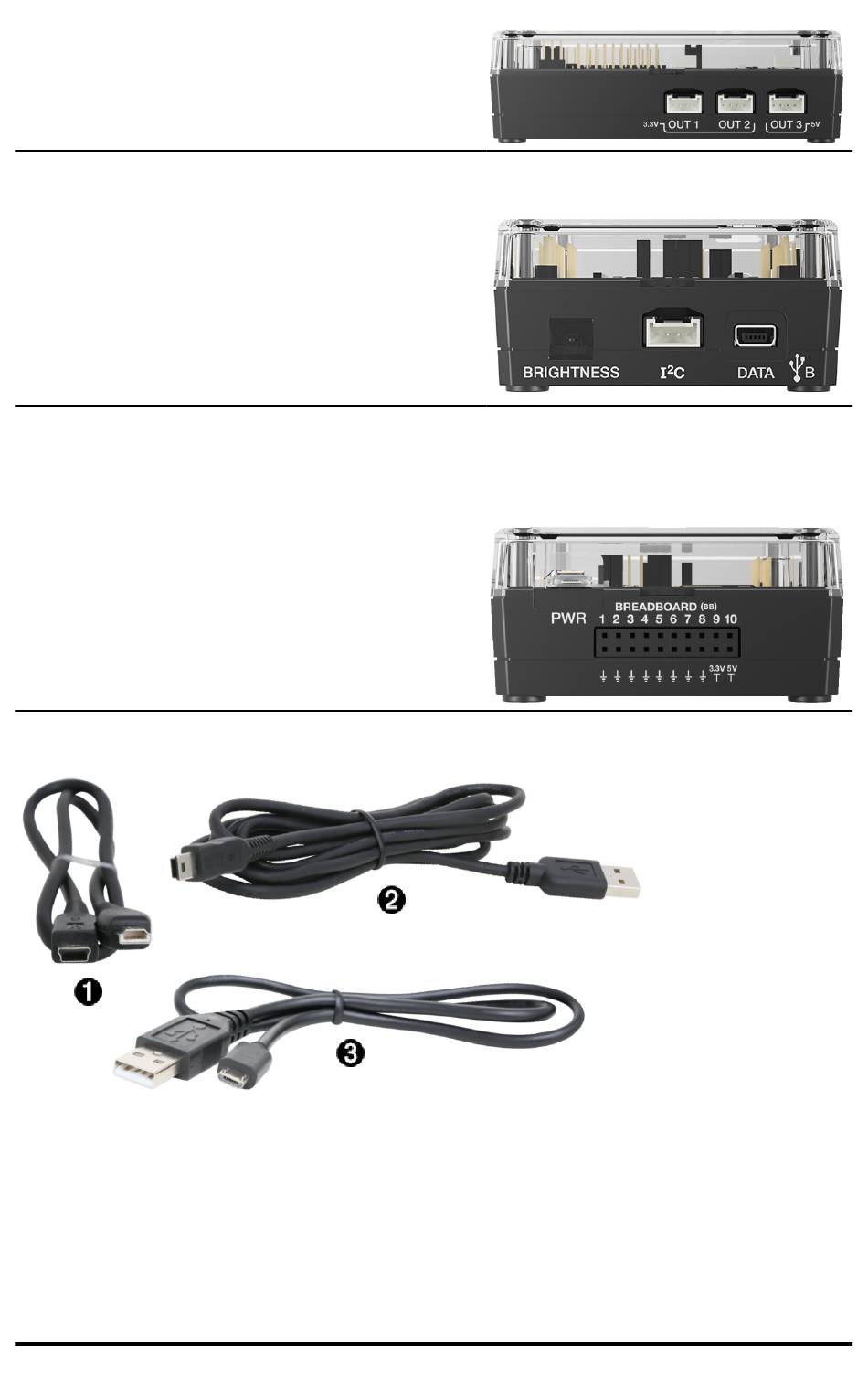

Côté droit - Trois ports permettant de contrôler
les modules de sortie :
•
OUT 1 et OUT 2 fournissent une alimentation
de 3,3 V.
•
OUT 3 fournit une alimentation de 5 V
En bas - Capteur de luminosité de la lumière
(décrit plus haut) et deux ports :
2
•
Le port I
C se connecte aux périphériques
qui utilisent le protocole de communication
2
I
C.
•
DONNÉES Le port Mini-B, utilisé avec le
câble approprié, se connecte à un ordinateur
ou à une calculatrice graphique compatible
pour les données et l'alimentation.
En haut - Deux connecteurs :
•
Microconnecteur USB (PWR) pour
l'alimentation auxiliaire requise par certains
composants.
•
Connecteur de la platine d'essais comprenant
20 broches étiquetées pour une
communication avec les composants
connectés. Une platine d'essai et des fils de
raccordement sont inclus dans le
TI-Innovator™ Breadboard Pack, vendus
séparément.
Câbles USB
À
USB Unit-to-Unit (Mini-A to Mini-B) - Connecte le Hub à une calculatrice graphique
TI CE ou à une unité TI-Nspire™ CX.
Á
USB Standard A to Mini-B - Connecte le Hub à un ordinateur exécutant le logiciel
TI-Nspire™ CX.
