Connexions du panneau arrière (modèles programmables uniquement)
Les modèles non programmables n'ont pas de connexions au niveau du panneau arrière.

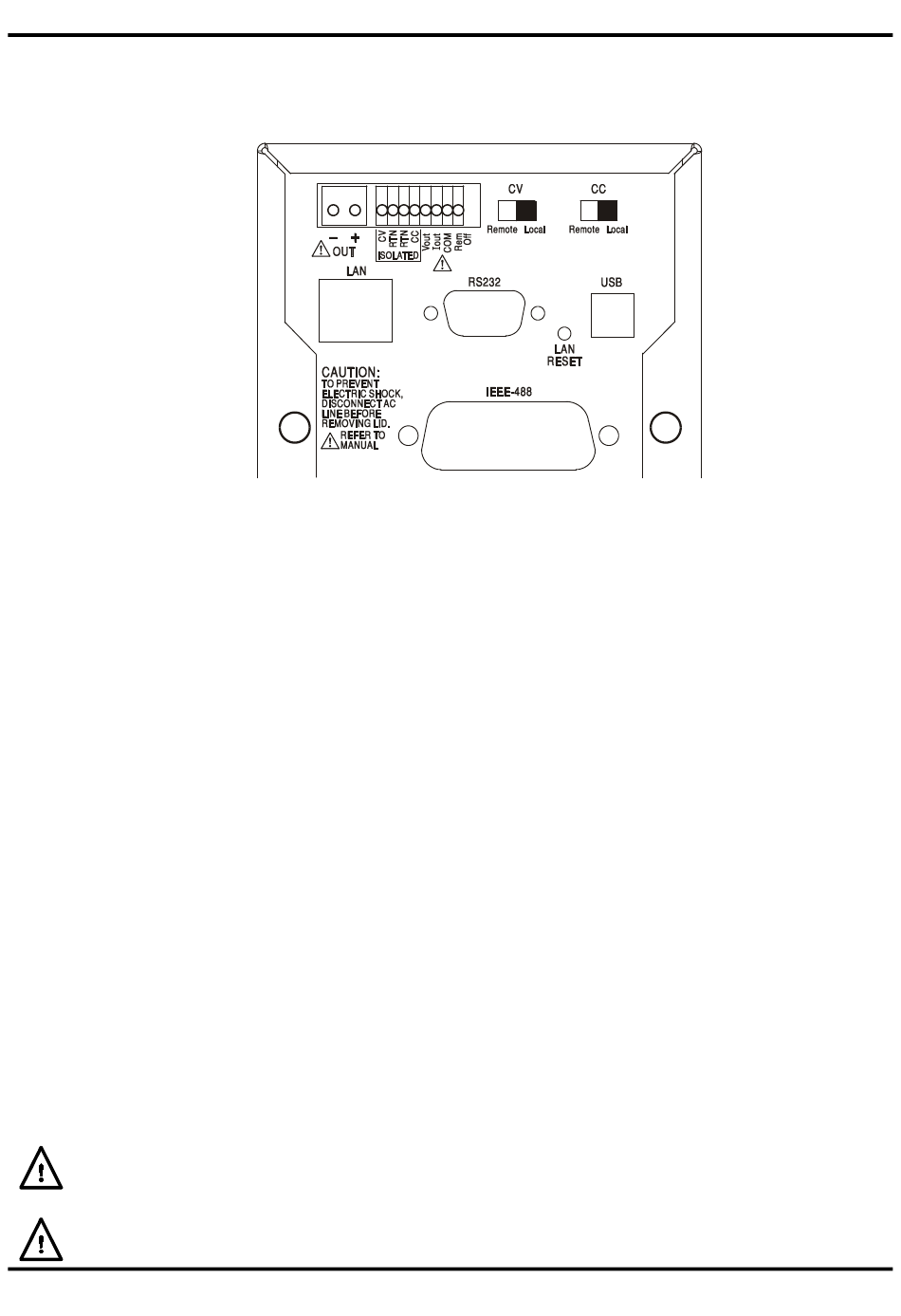

Les unites programmables des connexions du panneau arrière sont présentées ci-dessous :
Terminaux de sortie
Les terminaux de sortie sont répétés sur le panneau arrière du répartiteur ; des restrictions
d'espace limitent les marques à + et − dans le groupe marqué OUT (Sortie). Ces connexions sont
mises en parallèle avec leurs équivalents de panneau avant.
Les connexions Sense à distance ne sont pas disponibles sur le panneau arrière ; si une
application nécessite une détection à distance, les terminaux Sense avant peuvent alors être
utilisés. Positionnez l'interrupteur LOCAL/REMOTE sur REMOTE (DISTANT) lorsque la détection à
distance est requise. Lorsque les terminaux de sortie du panneau arrière sont utilisés, l'utilisation
de la détection à distance est toujours recommandée afin de s'assurer que la régulation de sortie
reste dans le cadre des spécifications. Revenez en position LOCAL lorsque la détection à distance
n'est pas utilisée.
Commande Distante Analogique
Les connexions CV et CC fournissent une commande analogique de la Tension de sortie et de la
Limite de courant lorsque les interrupteurs à glissière CV et CC sont positionnés sur Distant. Ces
entrées et leur signal de retour commun sont isolés de la sortie ; la cote d'isolation par rapport à la
sortie est de 300 V max. La graduation d'entrée peut être définie de manière indépendante, par
des liens internes, de 0 à 5 Volts (le réglage d'usine par défaut) ou 0 à 10 Volts pour 0 à 100 % de
la sortie maximale. L'entrée maximale admissible est 60 V. Le CV et CC peuvent être utilisés
indépendamment l'un de l'autre ou ensemble.
Remettez les interrupteurs à glissière CV et CC sur Local lorsque la commande distante analogique
n'est pas utilisée.
Sortie Analogique
Les connexions V
tension de sortie définie et la limite de courant définie. La graduation est fixée sur 0 à 5 Volts pour
0 à 100% de la sortie maximale. V
l'instrument soit sous commande locale ou distante.
Avertissement ! COM fait référence au circuit de commande de sortie et se trouve dans
une marge de 1 V du potentiel de sortie positive. V
sur les terminaux.
N'appliquez pas de tensions externes sur ces terminaux.
8
et I
fournissent des sorties analogiques graduées respectivement pour la
OUT
OUT
OUT
et I
sont toujours présentes sur les terminaux, que
OUT
OUT
et I
sont présents en permanence
OUT
