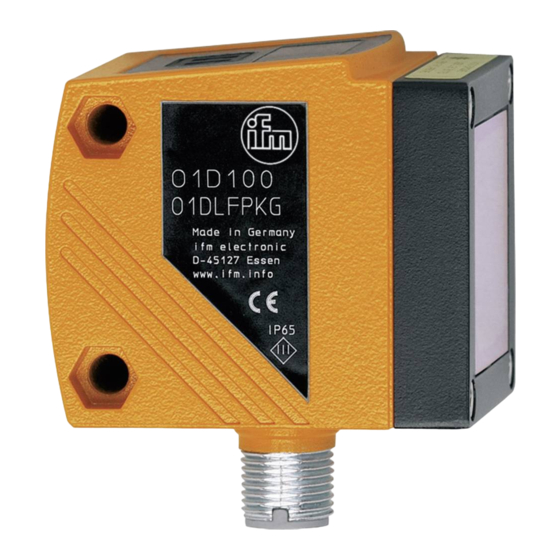

IFM Electronic O1D100 Notice De Montage

IFM Electronic O1D100 Notice De Montage

Capteur de distance
Masquer les pouces Voir aussi pour O1D100:
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
All manuals and user guides at all-guides.com
Bedienungsanleitung
Operating instructions
Notice de montage
Optischer
Abstandssensor
Optical distance
sensor
Capteur de distance
O1D100

Publicité

Table des Matières
loading

Manuels Connexes pour IFM Electronic O1D100

Sommaire des Matières pour IFM Electronic O1D100

  • Page 1 All manuals and user guides at all-guides.com Bedienungsanleitung Operating instructions Notice de montage Optischer Abstandssensor Optical distance sensor Capteur de distance O1D100...

  • Page 2: Table Des Matières

    All manuals and user guides at all-guides.com Sicherheitshinweise Lesen Sie vor der Inbetriebnahme des Gerätes die Produktbe- schreibung. Vergewissern Sie sich, daß sich das Produkt unein- geschränkt für die betreffende Applikationen eignet. Die Mißachtung von Anwendungshinweisen oder technischen Angaben kann zu Sach- und/oder Personenschäden führen. Sichtbares Laserlicht;...

  • Page 3: Bestimmungsgemäße Verwendung

    All manuals and user guides at all-guides.com Bestimmungsgemäße Verwendung Der optische Abstandssensor • mißt Entfernungen von 0,2 ...10m • zeigt den Meßwert im 10-Segment Display an • erzeugt 2 Ausgangssignale entsprechend der eingestellten Aus- gangsfunktion Bedien- und Anzeigeelemente POWER mm inch OUT1 OUT2 MODE...

  • Page 4: Elektrischer Anschluß

    All manuals and user guides at all-guides.com Schaltfunktionen Die Ausgänge 1 und 2 sind getrennt als Schließer / Öffner Funktion einstellbar, Ausgang 2 kann auch als Analogausgang 4 ... 20 mA kon- figuriert werden. Ausgang 1 Ausgang 2 Analogausgang I: 4 ... 20 mA —...

  • Page 5: Betriebsarten

    All manuals and user guides at all-guides.com Betriebsarten Run-Modus Normaler Arbeitsbetrieb Nach dem Einschalten der Versorgungsspannung befindet sich das Gerät im Run-Modus. Es führt seine Überwachungsfunktion aus und erzeugt Ausgangssignale entsprechend den eingestellten Parametern. Das Display zeigt die aktuelle Entfernung an, die gelben LEDs signali- sieren den Schaltzustand der Ausgänge.

  • Page 6: Programmieren

    All manuals and user guides at all-guides.com Programmieren Der Sensor wird mit den beiden Tasten „Mode/Enter“ und „Set“ pro- grammiert. Mit der „Mode/Enter“ Taste rufen Sie zunächst einen Parameter auf, wählen mit der „Set“ Taste den gewünschten Wert aus und bestätigen diesen wiederum mit der „Mode/Enter“...

  • Page 7: Inbetriebnahme / Betrieb

    All manuals and user guides at all-guides.com Stellen Sie die Anzeigeeinheit (Uni) ein, bevor Sie die Werte für die Parameter SP1, SP2, ASP, AEP festlegen. Dadurch vermeiden Sie Run- dungsfehler bei der internen Umrechnung auf andere Einheiten und erhalten exakt die gewünschten Werte. Auslieferungszustand: mm. Wird während des Einstellvorgangs 15s lang keine Taste gedrückt, geht das Gerät mit unveränderten Werten in den Run-Modus zurück.

  • Page 8: Technik-Information / Funktionsweise / Parameter

    All manuals and user guides at all-guides.com Technik-Information / Funktionsweise / Parameter Einstellbare Parameter Schaltpunkt 1 / 2 Grenzwerte, bei denen die Ausgänge ihren Schaltzustand ändern. SP2 ist nur aktiv, wenn OU2 = Hno oder Hnc. Konfiguration für Ausgang 1 Es sind 2 Schaltfunktionen einstellbar: - Hno = Hysteresefunktion / normally open (Schließer) - Hnc = Hysteresefunktion / normally closed (Öffner)
  • Page 9 All manuals and user guides at all-guides.com Verzögerungszeit für die Schaltausgänge dSx = Einschaltverzögerung; drx = Ausschaltverzögerung. Der Ausgang ändert seinen Schaltzustand nicht sofort bei Eintritt des Schaltereignisses, sondern erst nach Ablauf der Verzöge- rungszeit. Besteht das Schaltereignis nach Ablauf der Verzöge- rungszeit nicht mehr, ändert sich der Schaltzustand des Aus- gangs nicht.
  • Page 10 All manuals and user guides at all-guides.com Anzeigeeinheit Meßwert und Werte für SP1, SP2, ASP, AEP können in folgenden Einheiten angezeigt werden: • mm, m, inch Stellen Sie die Anzeigeeinheit ein, bevor Sie die Werte für die Parameter SP1, SP2, ASP, AEP festlegen. Dadurch vermeiden Sie Rundungsfehler bei der internen Umrechnung auf andere Einhei- ten und erhalten exakt die gewünschten Werte.
  • Page 11 All manuals and user guides at all-guides.com Hysteresefunktion: Die Hysterese errechnet sich aus der Reproduzierbarkeit (siehe Tabelle) mit einem Sicherheitsfaktor 1,5. Beispiel: Meßrate 50 Hz, Entfernung zum Objekt 1200 mm, Grauwert (18% Remission): Reproduzierbarkeit lt. Tabelle 20 mm x Faktor 1,5 = 30 mm →...
  • Page 12 All manuals and user guides at all-guides.com Skalieren des Meßbereichs (Analogausgang) • Mit dem Parameter Analogstartpunkt (ASP) legen Sie fest, bei wel- chem Meßwert das Ausgangssignal 4 mA beträgt. • Mit dem Parameter Analogendpunkt (AEP) legen Sie fest, bei wel- chem Meßwert das Ausgangssignal 20 mA beträgt.

  • Page 13: Hauptmenü

    All manuals and user guides at all-guides.com Übersicht Hauptmenü (Programmierung siehe Seite 6) = Set = Mode/Enter 4261 Abstandsanzeige Wert 1000 200...9999 mm Schaltpunkt 1 eingeben Konfiguration für Schließer Hno Schaltpunkt 1 oder Öffner Hnc wählen Konfiguration für Schließer Hno Schaltpunkt 2 od.

  • Page 14: Untermenü Erweiterte Funktionen

    All manuals and user guides at all-guides.com Übersicht Untermenü „Erweiterte Funktionen“ Erweiterte Funktionen 0...0,1...5s dS 1 Einschaltverzögerung Schaltausgang 1 Ausschaltverzögerung 0...0,1...5s dr 1 Schaltausgang 1 Einschaltverzögerung 0...0,1...5s dS 2 Schaltausgang 2 Ausschaltverzögerung 0...0,1...5s dr 2 Schaltausgang 2 Einstellung Aktualisierung: di S Anzeige - alle 50 ms - alle 200 ms...

  • Page 15: Untermenü Teach

    All manuals and user guides at all-guides.com Übersicht Untermenü "Teach" Genauigkeit / Meßrate TEAC Teach Einstellung der 1...50 Hz Ausgaberate (beeinflußt die Reproduzierbar- alternierende keit) WAIT rATE 50 rEPR 2.3 WAIT Anzeige Rate / Reprodu- Einstellung der zierbarkeit Reproduzierbar- keit 1...100 mm * (beeinflußt die Ausgaberate)

  • Page 16: Safety Instructions

    All manuals and user guides at all-guides.com Safety instructions Please read the product description prior to installing the unit. Ensure that the product is suitable for your application with- out any restrictions. If the operating instructions or technical data are not adhered to, personal injury and/or damage to property may occur.

  • Page 17: Functions And Features

    All manuals and user guides at all-guides.com Functions and features The optical distance sensor • measures distances of 0.2...10 m • indicates the measured value on the 10-segment display • generates 2 output signals according to the set output function Operating and indicating elements POWER mm inch...

  • Page 18: Electrical Connection

    All manuals and user guides at all-guides.com Switching functions The outputs 1 and 2 can be set separately as normally open / normal- ly closed, output 2 can also be configured as 4…20 mA analogue out- put. Output 1 Output 2 Analogue output I: 4 ...

  • Page 19: Operating Modes

    All manuals and user guides at all-guides.com Operating modes Run mode Normal operating mode After power on the unit is in the Run mode. It carries out its monito- ring function and generates output signals according to the set para- meters.

  • Page 20: Programming

    All manuals and user guides at all-guides.com Programming The sensor is programmed using the two buttons "Mode/Enter" and "Set". First call a parameter with the "Mode/Enter" button, select the reque- sted value with the "Set" button and confirm it pressing again the "Mode/Enter"...

  • Page 21: Set-Up / Operation

    All manuals and user guides at all-guides.com Select the display unit (Uni) before you define the values for the para- meters SP1, SP2, ASP, AEP. This avoids rounding errors during internal conversion to other units and enables exact setting of the values. When delivered: mm.

  • Page 22: Technical Information / Operation / Parameters

    All manuals and user guides at all-guides.com Technical information / Operation / Parameters Adjustable parameters Switch point 1 / 2 Limit values at which the outputs change their switching status. SP2 is only active if OU2 = Hno or Hnc. Configuration for output 1 2 switching functions are adjustable: - Hno = hysteresis function / normally open...
  • Page 23 All manuals and user guides at all-guides.com Delay for the switching outputs dSx = switch-on delay; drx = switch-off delay. The output does not immediately change its switching status when the switching condition is met but only after the delay has elapsed.
  • Page 24 All manuals and user guides at all-guides.com Display unit Measured value and values for SP1, SP2, ASP, AEP can be indica- ted in the following units: • mm, m, inch Select the display unit before you define the values for the para- meters SP1, SP2, ASP, AEP.
  • Page 25 All manuals and user guides at all-guides.com Hysteresis function: The hysteresis is calculated from the repeatability (see table below) with a safety factor 1.5. Example: Sampling rate 50 Hz, distance to the object 1200 mm, grey value (18 % remission): Repeatability according to the table 20 mm x factor 1.5 = 30 mm →...
  • Page 26 All manuals and user guides at all-guides.com Scaling of the measuring range (analogue output) • With the parameter analogue start point (ASP) you define at which measured value the output signal is 4 mA. • With the parameter analogue end point (AEP) you define at which measured value the output signal is 20 mA.

  • Page 27: Main Menu

    All manuals and user guides at all-guides.com Overview main menu (for programming see page 20) = Set = Mode/Enter 4261 Distance display 1000 200...9999 mm Enter value Switch point 1 Configuration for switch point 1 Select Hno or Hnc Configuration for switch point 2 Select Hno or Hnc...

  • Page 28: Submenu Extended Functions

    All manuals and user guides at all-guides.com Overview submenu "extended functions" Extended functions 0...0,1...5s Switch-on delay dS 1 switching output 1 Swich-off delay 0...0,1...5s dr 1 switching output 1 Switch-on delay 0...0,1...5s dS 2 switching output 2 0...0,1...5s Swich-off delay dr 2 switching output 2 Update:...

  • Page 29: Scale Drawing

    All manuals and user guides at all-guides.com Overview submenu 'Teach' accuracy / sampling rate Teach TEAC Setting of the 1...50 Hz sampling rate (influences the repeatability ) Alternating WAIT rATE 50 rEPR 2.3 WAIT display rate / repeatability Setting of the repeatability 1...100 mm * (influences the...

  • Page 30: Remarques Sur La Sécurité

    All manuals and user guides at all-guides.com Remarques sur la sécurité Avant la mise en service de l'appareil, veuillez lire la descripti- on du produit. Assurez-vous que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation. Le non-respect des remarques ou des données techniques peut provoquer des dommages matériels et/ou corporels.

  • Page 31: Caractéristiques Et Fonctionnement

    All manuals and user guides at all-guides.com Caractéristiques et fonctionnement Le capteur de distance • mesure des distances entre 0.2...10 m • affiche la valeur mesurée sur la visualisation 10 segments • génère 2 signaux de sortie selon la configuration de sortie réglée Eléments de service et d'indication POWER mm inch...

  • Page 32: Fonctions De Commutation

    All manuals and user guides at all-guides.com Fonctions de commutation Les sorties 1 et 2 peuvent être réglées séparément en fonction nor- malement ouvert/fermé, la sortie 2 peut également être configurée comme sortie analogique 4…20 mA. Sortie 1 Sortie 2 Sortie analogique I: 4 ...

  • Page 33: Modes De Fonctionnement

    All manuals and user guides at all-guides.com Modes de fonctionnement Mode Run Mode de fonctionnement normal Après la mise sous tension l'appareil se trouve en mode Run. Il exécute ses fonctions de surveillance et génère les signaux de sortie selon les paramètres réglés.

  • Page 34: Programmation

    All manuals and user guides at all-guides.com Programmation Le capteur est programmé à l’aide des boutons-poussoirs "Mode/Enter" et "Set". En appuyant sur le bouton-poussoir "Mode/Enter" un paramètre est d'abord appelé, sélectionnez la valeur désirée par le bouton "Set" et confirmez-la en appuyant sur le bouton-poussoir "Mode/Enter". Appuyez sur le bouton Mode/ Enter plusieurs fois jusqu'à...

  • Page 35: Mise En Service / Fonctionnement

    All manuals and user guides at all-guides.com Réglez l'unité d'affichage (Uni) avant de déterminer les valeurs pour les paramètres SP1, SP2, ASP, AEP. Vous évitez ainsi des erreurs d'arrondi lors de la conversion interne en d'autres unités et recevez donc exactement les valeurs désirées. A la livraison : mm. Si lors du réglage, aucun bouton n'est appuyé...

  • Page 36: Informations Techniques / Fonctionnement / Paramètres

    All manuals and user guides at all-guides.com Informations techniques / fonctionnement / paramètres Paramètres réglables Seuil de commutation 1 / 2 Seuils pour le changement d'état des sorties. SP2 est seulement actif si OU2 = Hno ou Hnc. Configuration pour la sortie 1 2 fonctions de commutation sont réglables: - Hno = fonction hystérésis / normalement ouvert - Hnc = fonction hystérésis / normalement fermé...
  • Page 37 All manuals and user guides at all-guides.com Temporisation pour les sorties de commutation dSx = temporisation à l'enclenchement; drx = temporisation au déclenchement La sortie ne change pas son état de commutation immédiate- ment. La commutation se produit après l'écoulement de la tem- porisation.
  • Page 38 All manuals and user guides at all-guides.com Unité d'affichage La valeur mesurée et les valeurs pour SP1, SP2, ASP, AEP peuvent être affichées dans les unités suivantes: • mm, m, inch Réglez l'unité d'affichage avant de déterminer les valeurs pour les paramètres SP1, SP2, ASP, AEP.

  • Page 39: Fonction Hystérésis

    All manuals and user guides at all-guides.com Fonction hystérésis: L'hystérésis est calculée à partir de la répétabilité (voir tableau) avec un facteur de sécurité de 1,5. Exemple : Taux d'échantillonnage 50 Hz, distance à l'objet 1200 mm, niveau de gris (rémission de 18 %) Répétabilité...
  • Page 40 All manuals and user guides at all-guides.com Echelonnement de l'étendue de mesure (sortie analogique) • Le paramètre Valeur minimum de la sortie analogique (ASP) définit à quelle valeur mesurée le signal de sortie est de 4 mA. • Le paramètre Valeur maximum de la sortie analogique (AEP) définit à...

  • Page 41: Menu Principal

    All manuals and user guides at all-guides.com Aperçu menu principal (programmation voir page 34) = Set = Mode/Enter Affichage de la 4261 distance 1000 200...9999 mm Saisir la valeur Seuil 1 Sélectionner nor- Configuration malement ouvert pour seuil 1 Hno ou normale- ment fermé...

  • Page 42: Sous Menu Fonctions Étendues

    All manuals and user guides at all-guides.com Aperçu sous-menu "fonctions étendues" Fonctions étendues temporisation: - enclenchement 0...0,1...5s dS 1 OUT1 0...0,1...5s - déclenchement dr 1 OUT1 0...0,1...5s - enclenchement dS 2 OUT2 - déclenchement 0...0,1...5s dr 2 OUT2 di S Réglage affichage Actualisation: - tous les 50 ms...

  • Page 43: Sous Menu Teach

    All manuals and user guides at all-guides.com Sous-menu "Teach" précision / taux d'échantillonnage Teach TEAC Réglage du taux 1...50 Hz d'échantillonnage (influence la répétabilité) Affichage WAIT rATE 50 rEPR 2.3 WAIT alternant taux / répétabilité Réglage de la répétabilité (influence le 1...100 mm * taux d'échantil- lonnage)
