Protection de couvercle
VEGAPULS 6X • Deux fils 4 ... 20 mA/HART
souhaitée. Dès que celle-ci est atteinte, resserrez la vis d'arrêt en
utilisant une clé pour vis six pans creux de 3.
1

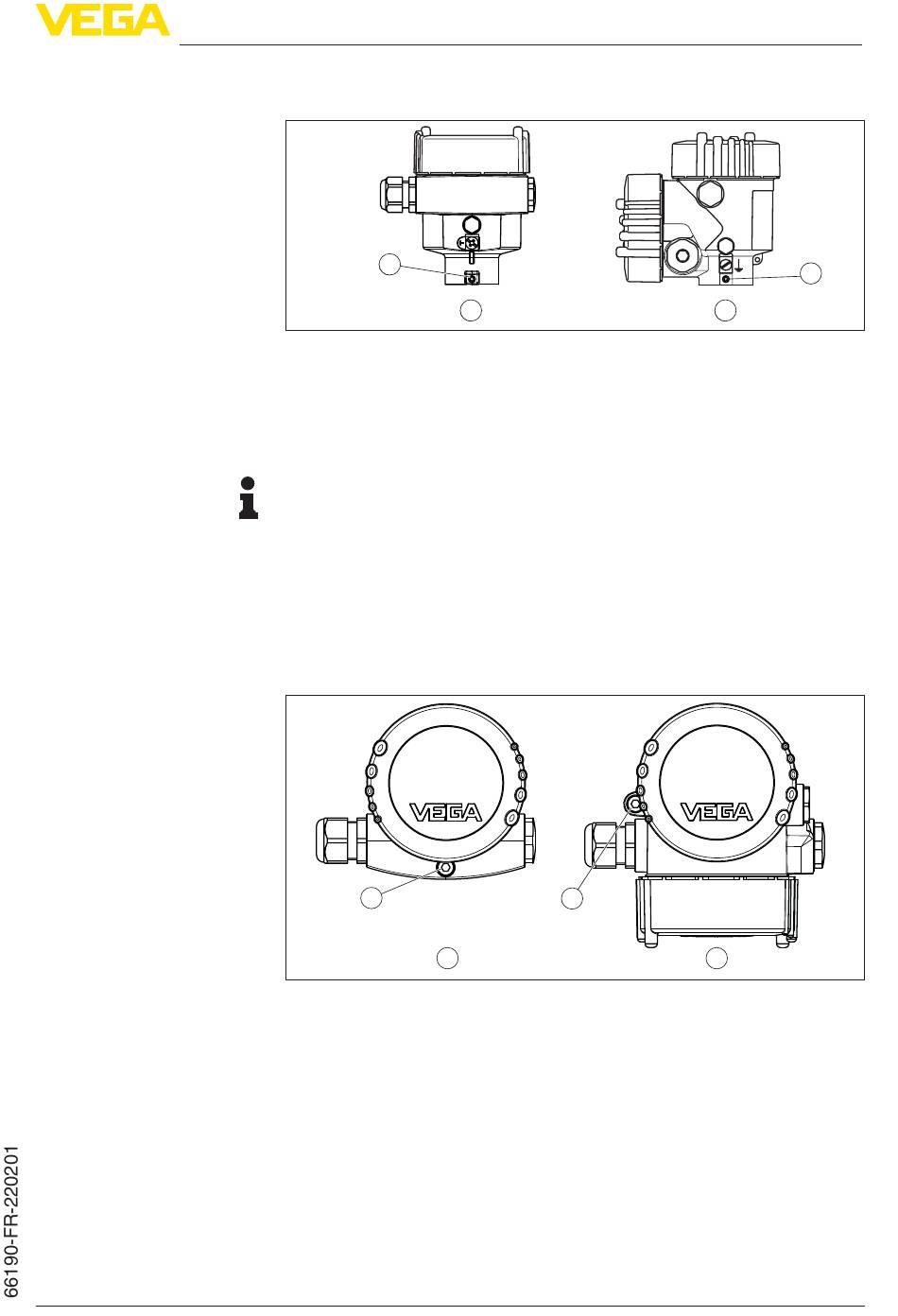

Fig. 4: Position de la vis d'arrêt selon le boîtier
1 Vis d'arrêt
2 Chambre unique aluminium, chambre unique acier inoxydable (coulée de
précision)
3 Deux chambres aluminium acier inoxydable (coulée de précision)
Remarque:
Pour l'orientation du boîtier, respectez les instructions relatives à la
polarisation du chapitre " Consignes de montage".
Sur les boîtiers en aluminium ou en acier inoxydable (coulée de
précision), le couvercle du boîtier peut être fermé par une vis, ce qui
protège l'appareil contre une ouverture non autorisée.
La vis de sécurité dispose d'une tête à deux ouvertures transversales,
ce qui permet de la plomber.
1
2
Fig. 5: Position de la vis de sécurité selon le boîtier
1 Vis de blocage
2 Boîtier à chambre unique
3 Boîtier à deux chambres
4.3 Préparations au montage avec l'étrier
L'étrier de montage est livré non monté en option comme accessoire
de l'antenne cône en plastique. Il doit être vissé au capteur avant la
mise en service à l'aide des trois vis à six pans creux M5 x 10 et des
rondelles ressorts. Couple de serrage maxi., voir au chapitre " Carac-
téristiques techniques". Outil nécessaire : clé à six pans creux de 4.
2
1
4 Montage
1
3
3
15
