Montage
24

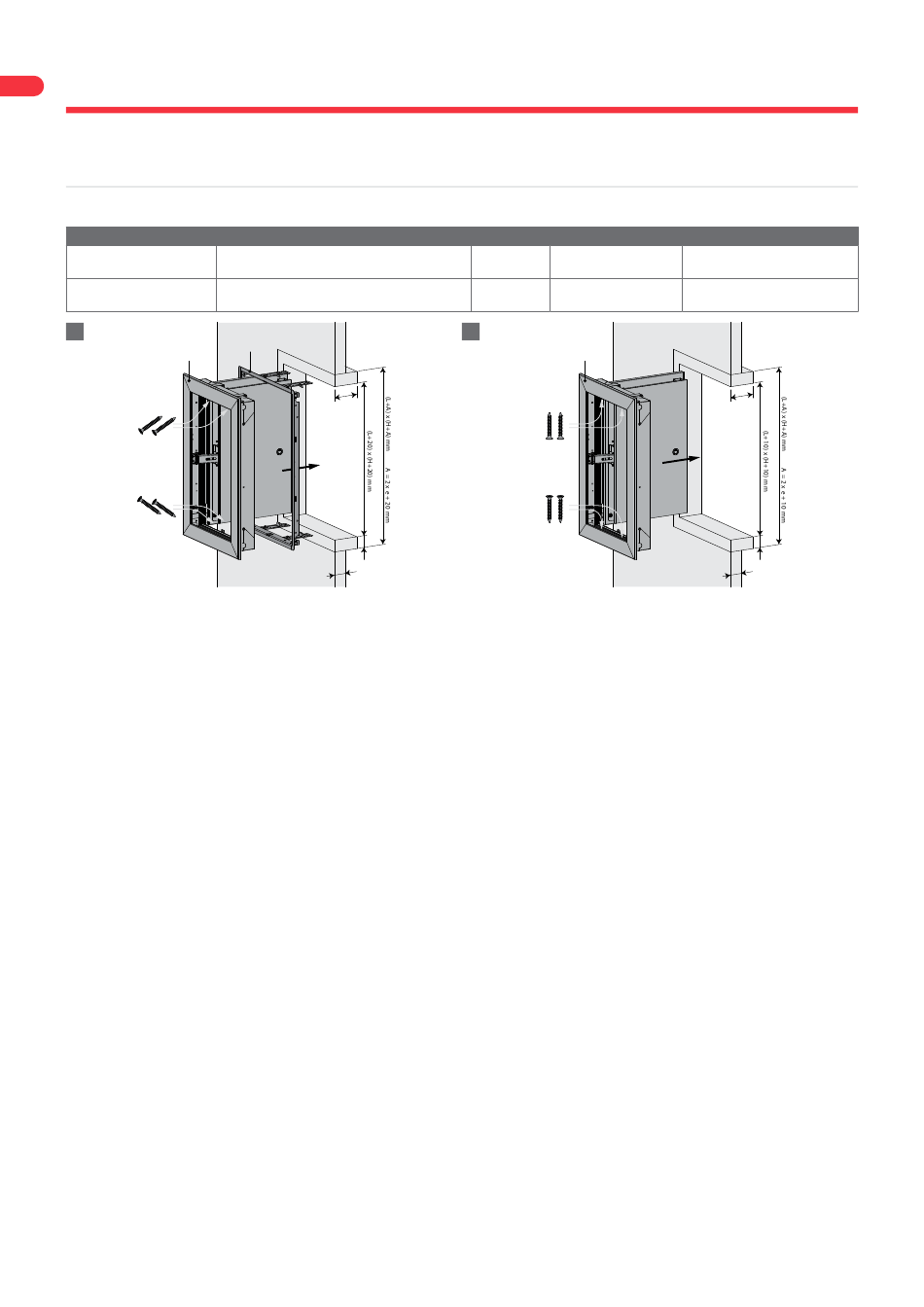

Installation en conduit vertical GLASROC F V500

Le produit a été testé et approuvé en :
Produit
Kamouflage 60
Kamouflage 120
1
KAMOUFLAGE
1. Installation avec pré-cadre :
Encollez les jonctions entre les montants et les traverses et
entre le manchon et la paroi avec la colle GLASROC F V500.
Vissez le manchon par des vis VBA Ø5 x 70 mm positionnées au
pas de 150 mm.
Deux pattes de fixation sont prévues en bas et en haut du pré-
cadre : repliez-les contre le manchon. Encollez les ouvertures
d'abord avec la colle GLASROC F V500. Collez le précadre dans
l'ouverture en prenant soin de ne pas le déformer. La baie finie
doit être aux dimensions du précadre (L+10) x (H+10) mm.
Gamme
300x385 mm ≤ Kamouflage 1V ≤ 700x1075 mm;
350x385 mm ≤ Kamouflage 2V ≤ 1100x1105 mm
300x385 mm ≤ Kamouflage 1V ≤ 700x1075 mm;
350x385 mm ≤ Kamouflage 2V ≤ 1100x1105 mm
EASY-KAP
≥ 105 mm
e
e
Type de paroi
Conduit
Glasroc F V500 ≥ 35 mm
Conduit
Glasroc F V500 ≥ 50 mm
2
KAMOUFLAGE
2. Installation sans pré-cadre :
Encollez les jonctions entre les montants et les traverses et
entre le manchon et la paroi avec la colle GLASROC F V500.
Vissez le manchon par des vis VBA Ø5 x 70 mm positionnées au
pas de 150 mm.
Classement
EI 60 (v
i n o) S 1500 AA multi
ed
EI 120 (v
i n o) S 1500 AA multi
ed
≥ 105 mm
e
e
