Montage
20
5

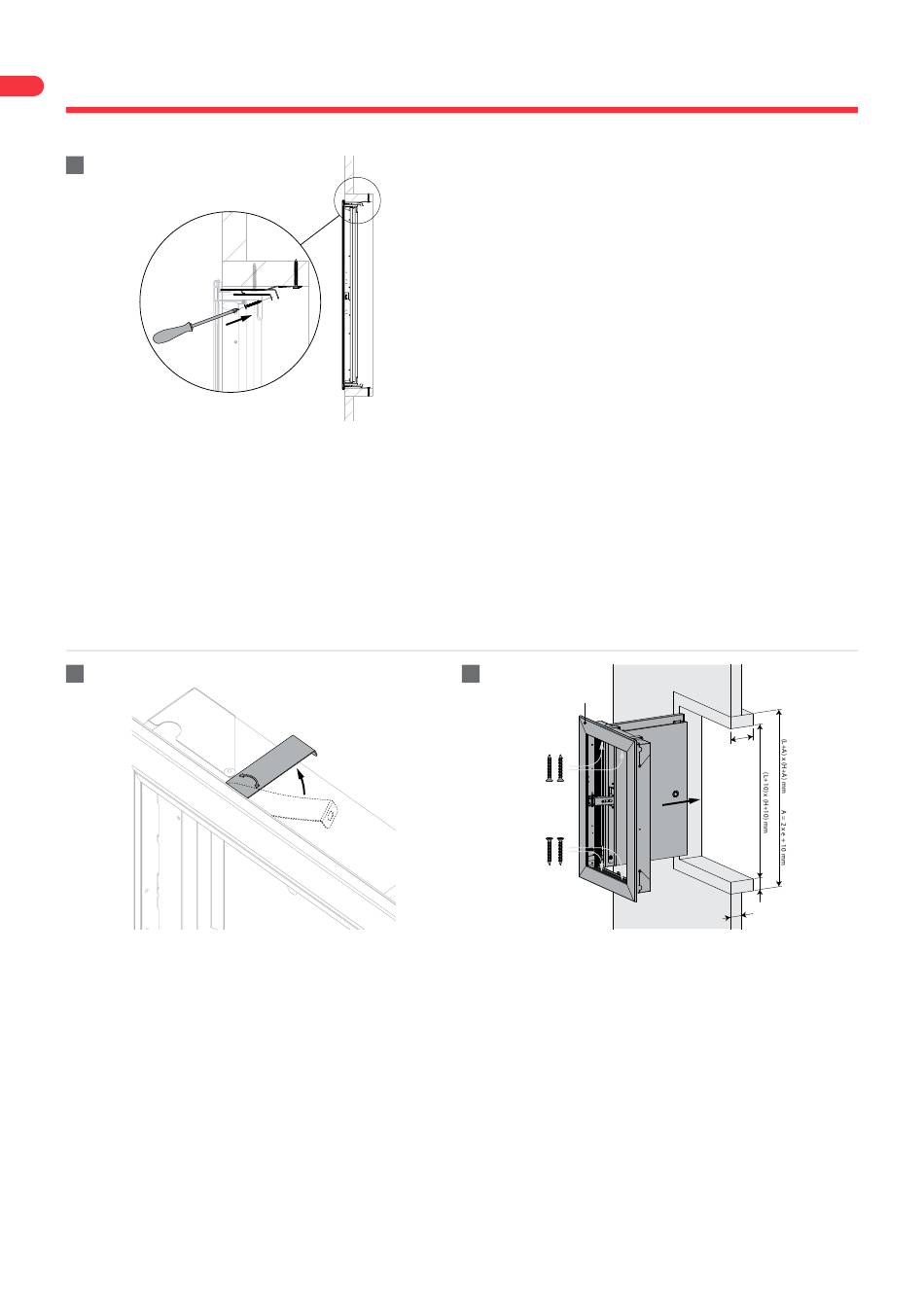

5. Ouvrez et positionnez le volet dans le précadre. En cas de
bobine VM: enlevez la clé de la serrure pour ouvrir le volet.
Vissez le volet sur le pré-cadre à l'aide des 4 vis fournies,
comme indiqué sur le dessin. Le serrage des vis tire le volet vers
le mur jusqu'à sa position finale.
Il permet également de corriger légèrement l'angle du volet
par rapport au pré-cadre.
Branchez le mécanisme selon le schéma de raccordement.
Testez le bon fonctionnement du volet.
Installation en conduit vertical (sans pré-cadre) : généralités pour tous les types de conduits (autres que béton)
1
1. Aux quatre angles du volet, faites pivoter les pattes de
fixation à 90° (jusqu'à la butée).
Les pattes ne seront pas utilisées pour un montage sans pré-
cadre.
2
KAMOUFLAGE
2. Faites une baie aux dimensions (L+A) x (H+A) mm.
A = 2 x épaisseur manchon (e) + 10 mm. (image: L = W)
Posez un manchon de même type et épaisseur que le conduit
(ép. e) de profondeur minimale 105 mm dans la baie.
Ouvrez et positionnez le volet dans la baie. En cas de bobine
VM: enlevez la clé de la serrure pour ouvrir le volet.
Vissez le volet dans la baie à l'aide de 4 vis Ø6 x 40 mm.
Attention : veillez à ce que les vis ne dépassent pas
†
l'épaisseur du manchon !
Branchez le mécanisme selon le schéma de raccordement.
Testez le bon fonctionnement du volet.
≥ 105 mm
e
e
