Coffrage cadre TRIO
A18 Coffrage de cages

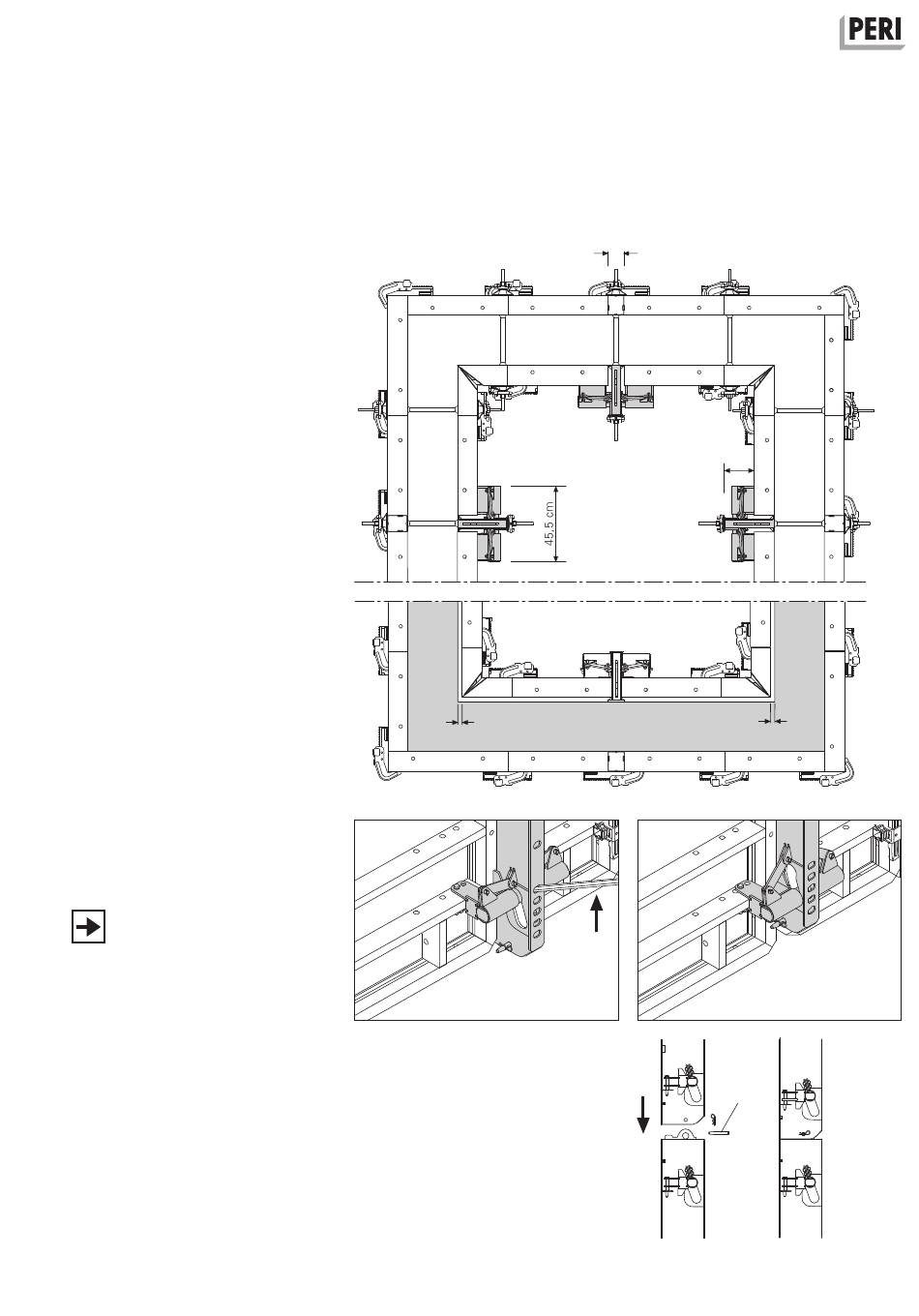

Etat coffré
– L 'élément de compensation en vis-à-
vis dans le coffrage extérieur est
large de 10 cm.
– L 'ancrage s'effectue à travers l'élé-
ment de cage.
(Fig. A18.05a)
Etat décoffré
Décoffrage
1. Démonter les éléments d'ancrage.
2. Accrocher l'élingue aux quatre élé-
ments de cage.
3. Lever légèrement et mettre l'élé-
ment de cage en position de décoffrage
à l'aide d'une barre à mine. L 'actionner
vers le haut.
(Fig. A18.06a, A18.06b)
La cote de coffrage est réduite de
2,5 cm de chaque côté de la cage.
(Fig. A18.05b)
4. Hissage du coffrage de cage intérieur
entier.
En présence de cages carrées, une
élingue réglable est nécessaire en raison
des différences de longueur des points
de levage et ce, afin d'obtenir la même
force de traction au niveau des quatre
brins.
Instructions de montage et d'utilisation pour une mise en œuvre standard
Fig. A18.05a
2,5 cm
Fig. A18.05b
Superposition
Superposer les éléments de cage et les
relier à l'aide d'axes (90.2).
(Fig. A18.07)
10 cm
Fig. A18.06a
18 cm
2,5 cm
Fig. A18.06b
90.2
Fig. A18.07
39
