Coffrage cadre TRIO
A5 Assemblage des éléments

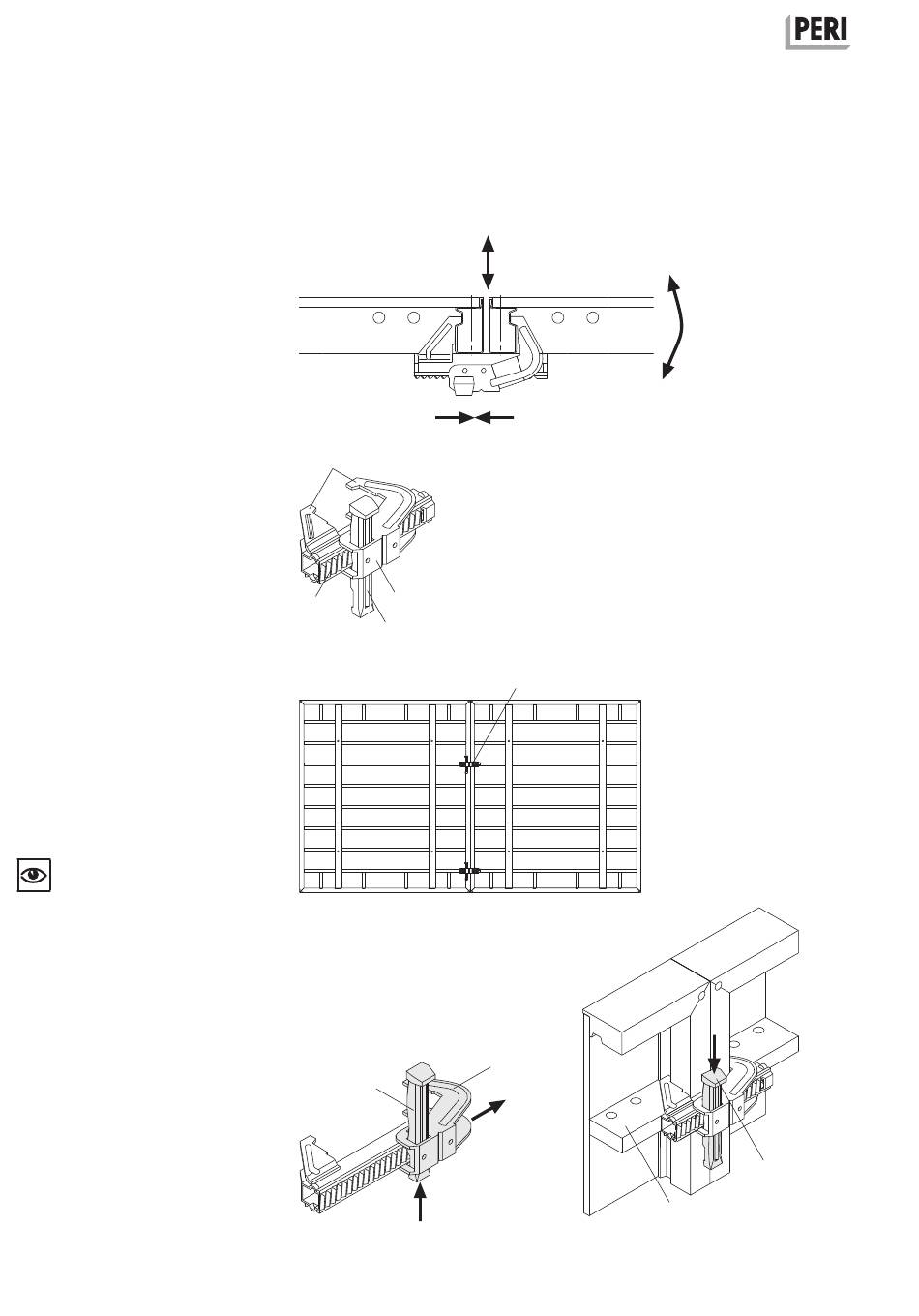

Pince BFD
En enfonçant la clavette on obtient :
1. Serrage
2. Alignement
3. Etanchéité
(Fig. A5.01)
S'utilise pour :
– Joint normal
– Angle extérieur, angle intérieur,
voir A8
– Angles obtus et aigus, voir A9
– Coffrage d'about, voir A13
– Compensation madrier, voir A12
– Superposition, voir A15
Nombre
2 pinces BFD (20) pour h = 2,70 m
sur le joint normal.
(Fig. A5.02)
Montage
1. Amener la clavette (20.1) en position
supérieure finale.
2. Ouvrir la mâchoire (20.2).
3. Placer la pince BF (20) sur le raidis-
seur (10.3).
4. Fermer la mâchoire. Réglage pro-
gressif possible grâce à la rainure
(20.4).
5. Enfoncer la clavette en frappant.
(Fig. A5.03, A5.04)
La pince BFD est montée.
Aucun effet de serrage ne s'exerce
lorsque le clavetage (20.5) repose sur la
mâchoire ! Dans ce cas, repositionner
la mâchoire et frapper de nouveau avec
le marteau.
12
Fig. A5.01
3
20.3
20.2
20.4
20.1
Fig. A5.02
20.1
Fig. A5.03
Instructions de montage et d'utilisation pour une mise en oeuvre standard
1
20
20.2
10.3
Fig. A5.04
2
20.5
