Coffrage cadre TRIO
A10 Amorce de voile

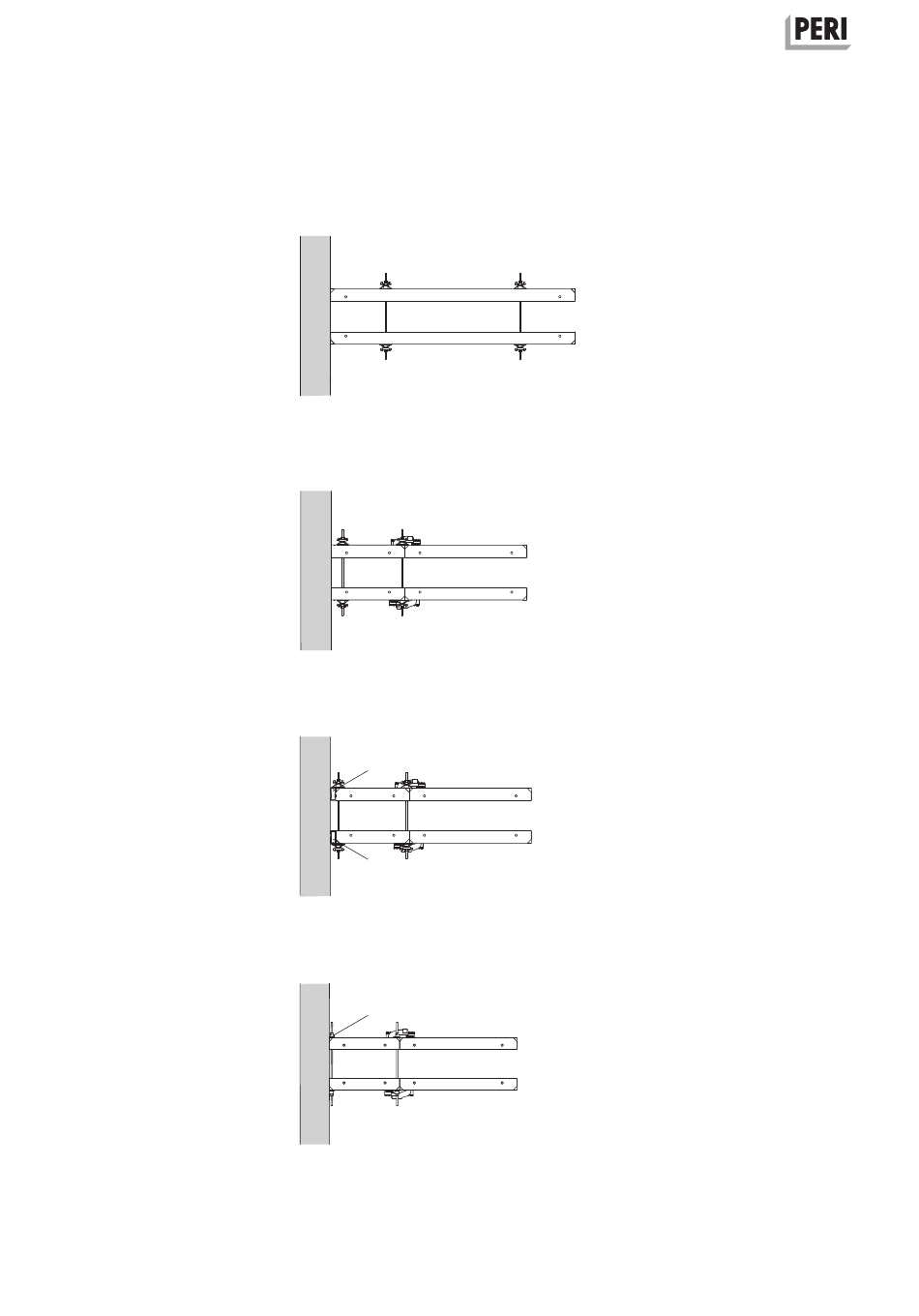

Raccord de voile à angle
droits
Avec grand élément TR 270 x 240.
(Fig. A10.03)
Avec élément multifonctions TRM 72.
(Fig. A10.04)
Avec cale de compensation WDA (18)
ou madrier.
(Fig. A10.05)
Avec écrou à 3 oreilles DW 15 (19).
(Fig. A10.06)
22
270 x 240
270 x 240
TRM 72
TRM 72
18
18
19
Instructions de montage et d'utilisation pour une mise en oeuvre standard
Fig. A10.03
Fig. A10.04
Fig. A10.05
Fig. A10.06
