Coffrage cadre TRIO

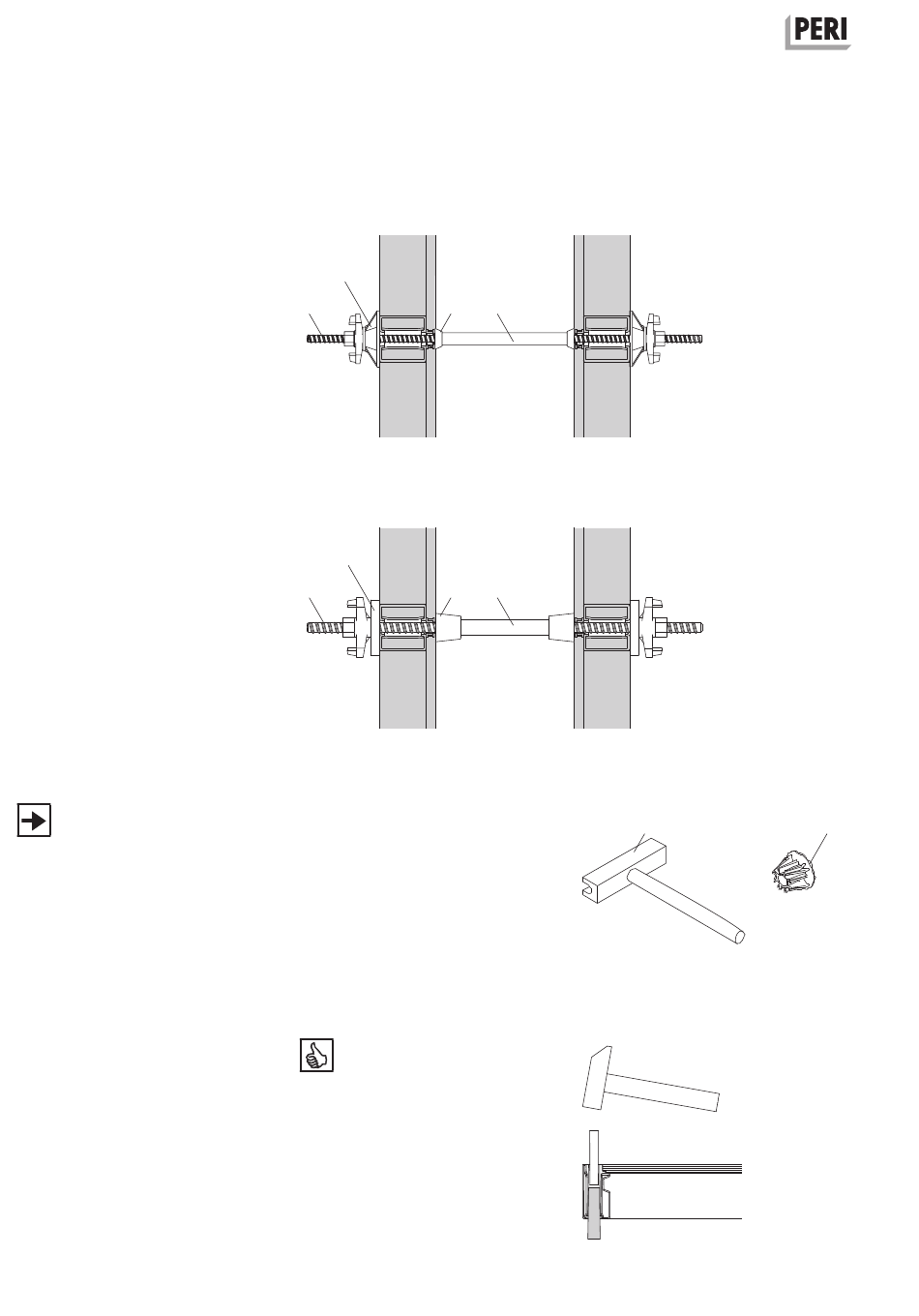

A6 Points d'ancrages
Système d'ancrage DW 15
(standard)
Charge adm. 90 kN suivant DIN 18216.
Pièces requises pour DW 15 :
– Tige DW 15 (30)
– Fourreau (31)
– Cône (32)
– Plaque-écrou orientable DW 15 (33)
(Fig. A6.01)
Système d'ancrage DW 20
Charge adm. 150 kN suivant DIN 18216.
Le système DW 20 est utilisé avec des
pressions de béton élevées jusqu'à
87 kN/m
2
.
Pièces requises pour DW 20 :
– Tige DW 20 (30)
– Fourreau (31)
– Cône d'étanchéité DK (32)
– Contreplaque DW 20 (34)
– Ecrou 2 oreilles DW 20 (35)
(Fig. A6.02)
Utilisation
– Poser autant d'ancrages que néces-
saire. Obturer avec des bouchons les
points d'ancrage non requis dans les
éléments.
– Veiller à la charge d'ancrage admis-
sible.
– Respecter la vitesse de bétonnage
adaptée.
14
33
30
32
34, 35
30
32
Accessoires
– Clé (36) pour la manipulation de la
tige d'ancrage par une personne.
– Bouchon (37) pour l'obturation de
points d'ancrage non requis.
(Fig. A6.03)
Les trous d'ancrages obturés par du bé-
ton dans les éléments peuvent, en rai-
son de leur forme conique, être déga-
gés à l'aide d'un marteau. (Fig. A6.04)
Instructions de montage et d'utilisation pour une mise en oeuvre standard
31
Fig. A6.01
31
Fig. A6.02
36
37
Fig. A6.03
Fig. A6.04
