Coffrage cadre TRIO
A13 Coffrage d'about
Elément d'arrêt sans joint
d'étanchéité
H = 2,70 m et 1,20 m
Eléments requis :
– 2 éléments extérieurs AT 3/AT 5 (56)
pour environ 2,5 cm/5 cm d'enrobage
béton
– 1 élément central MT (57)

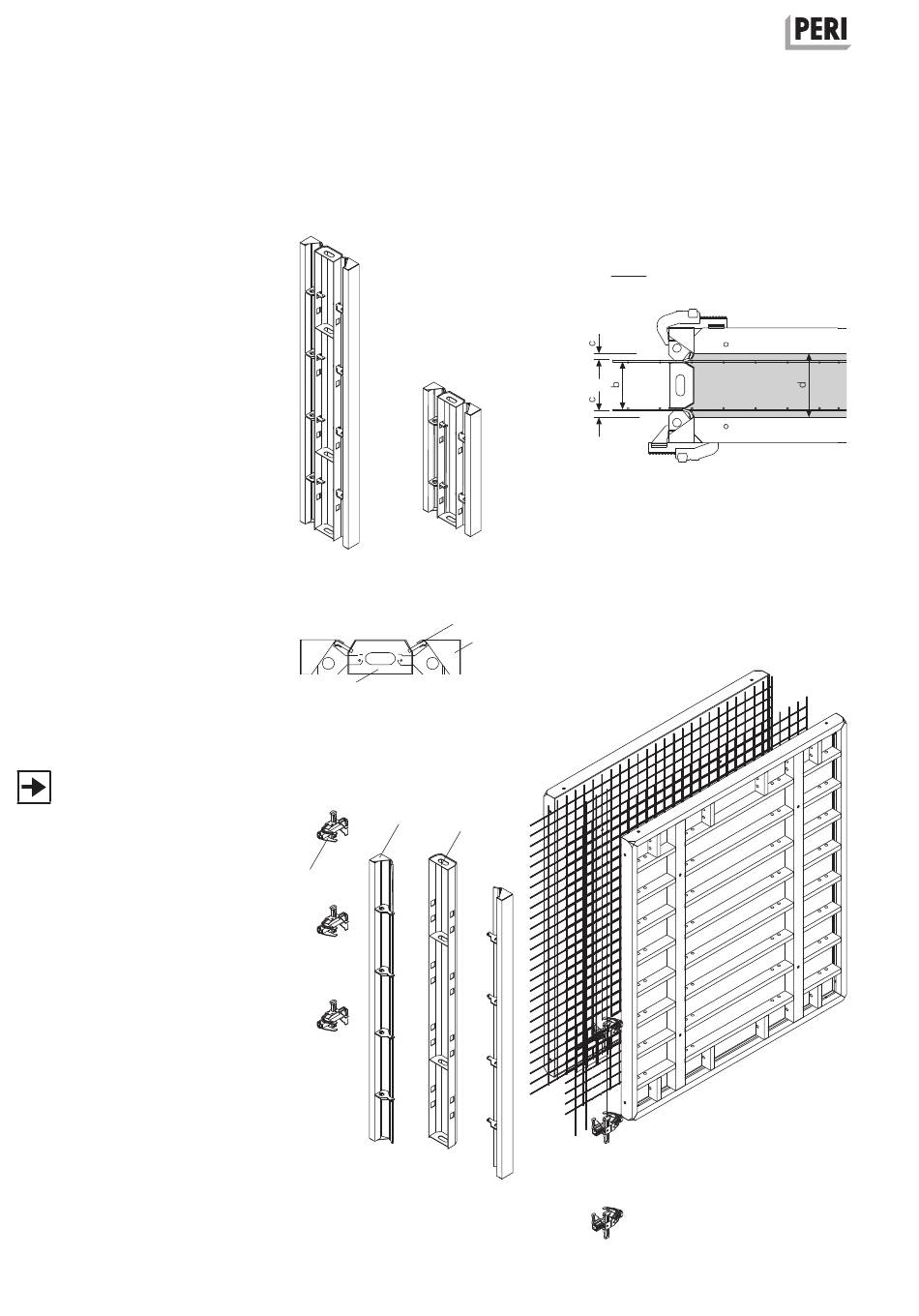

(Fig. A13.03)
Montage
1. Placer la première face du coffrage.
2. Fixer, sur le coffrage de réglage, le
premier élément extérieur AT (56) à
l'aide de la pince BFD (20).
3. Monter la première nappe de ferrail-
lage.
4. Mettre en place l'élément central
MT (57).
5. Monter la deuxième nappe de ferrail-
lage.
6. Mettre en place le coffrage de ferme-
ture.
7. Insérer le deuxième élément exté-
rieur AT (56) dans l'élément central.
8. Fixer la pince BFD (20).
(Fig. A13.04)
La lèvre en caoutchouc (56.1) des élé-
ments extérieurs AT permet une épais-
seur de ferraillage de 16 mm.
28
56.1
57
Fig. A13.03
56
57
20
Fig. A13.04
Instructions de montage et d'utilisation pour une mise en oeuvre standard
Enrobage béton c:
d - b
c =
2
56
- Ø
Ferraillage
