2.3.2 Fixation du transducteur

Ouverture
rectangulaire
Les transducteurs de type « A » ou « B » sont fixés à la canalisation à l'aide de l'assemblage du rail de guidage adaptable illustré 
ci-contre Figure
chaînes. Pour faciliter l'utilisation, une règle sur laquelle figurent les mesures métriques et impériales est fixée sur le coté du rail de
guidage, comme illustré sur l'image
sont fixés en position en serrant la vis du transducteur.
Remarque : Lors de l'utilisation des appareils U3000/U4000 en mode « diagonal » ou « réflexe » sur des canalisations présentant
un diamètre supérieur à 350mm, il est nécessaire d'utiliser deux rails de guidage, avec un transducteur monté sur chaque rail - voir
Paragraphe 2.3.5 pour les détails du mode diagonal.
2.3.3 Fixation du rail de guidage à la canalisation
1. Positionner le rail de guidage à l'horizontale sur la
canalisation à 45° par rapport au sommet de la
canalisation et fixer à l'aide d'une sangle en acier
inoxydable, comme illustré sur
Remarque : A l'issue de cette procédure, le rail de
guidage doit être installé de manière à ce que
l'ouverture rectangulaire soit face à l'extrémité de la
canalisation située en amont.
12

Transducteur en amont

mesure impériale/métriqe
Sangles en acier inoxydable

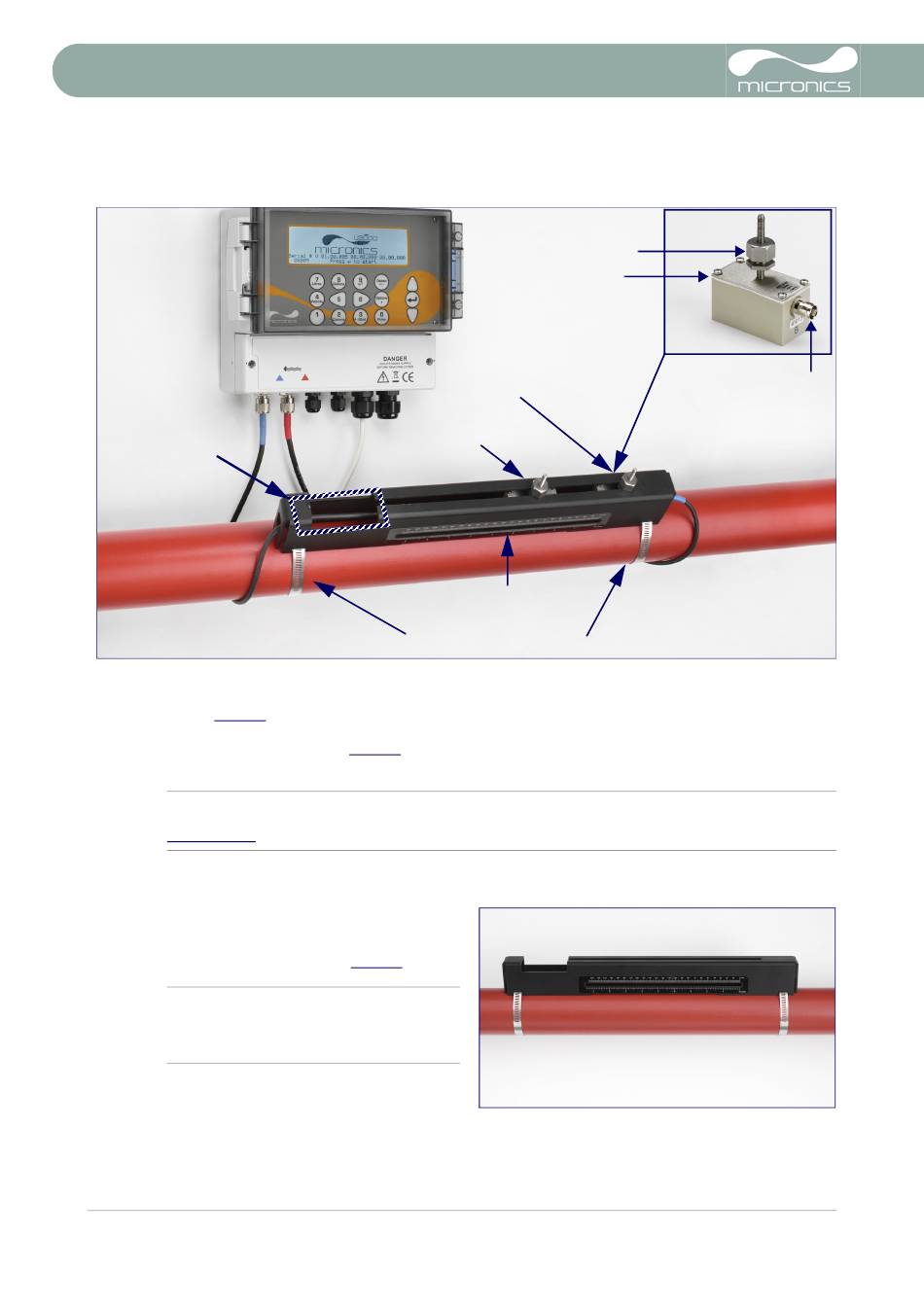

Figure 2.5 Fixation du transducteur (montage terminé)
2.5. Le rail de guidage est lui-même fixé à la canalisation par deux sangles de bouclage en acier inoxydable ou des
Figure 2.5. Une fois l'assemblage du rail de guidage complètement terminé, les transducteurs
Figure 2.6.
Vis du transducteur
Transducteur

Transducteur en aval

Règles avec système de
Manuel d'utilisation U3000/U4000 (Version 5.0)
Connecteur câble
Figure 2.6
(Version du logiciel 02.08.013)
