2: Installation
2.
Fixer une vis au mur, à l'emplacement requis pour l'aligner avec l'orifice de montage au dos du boîtier.
3.
Fixer le boîtier au mur à l'aide du support de montage à vis.
4.
Aligner le boîtier, puis marquer les emplacements des deux fixations à vis restantes à travers les créneaux, près des coins
inférieurs du boîtier. Retirer ensuite le boîtier, puis percer (et brancher) les emplacements de fixation.
5.
Nettoyer la poussière et les débris éventuels sur le lieu d'installation, puis monter le boîtier sur le mur.
Guide de montage
L'appareil doit être
monté en toute sécurité à l'aide des
trois emplacements de fixation illustrés.
8
Orifice M4
Créneau à vis M4

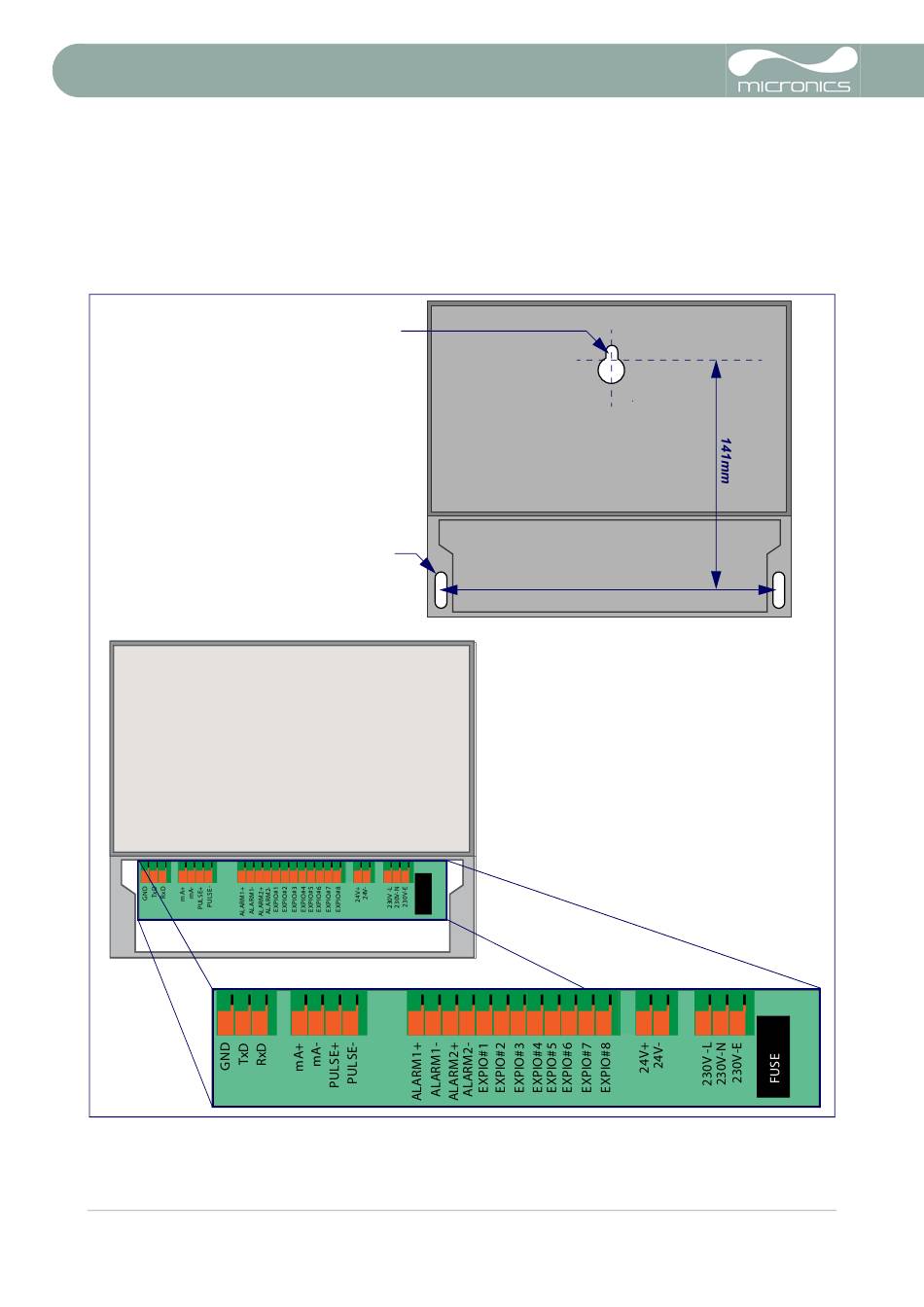

Figure 2.1 U3000/U4000 Guide de montage et de connexion
198mm
Raccordement des câbles
Tous les câbles de contrôle et d'alimentation
passent par les presse-étoupes situés
au bas de l'appareil et sont directement reliés
au bloc de jonction comme indiqué.
Manuel d'utilisation U3000/U4000 (Version 5.0)
(Version du logiciel 02.08.013)
