Sommaire des Matières pour BenQ TH575

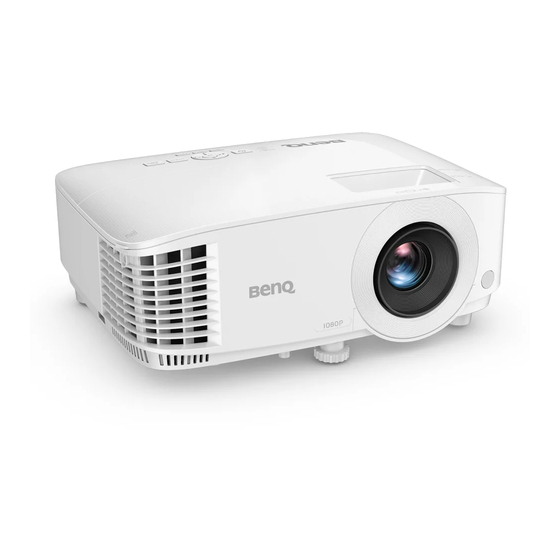

- Page 1 Projecteur numérique Manuel d'utilisation Gamme divertissement domestique I TH575 V 1.01...
-
Page 2: Garantie Limitée
Informations de garantie et de copyright Garantie limitée BenQ garantit ce produit contre tout défaut de matériel et de fabrication, dans des conditions normales d’utilisation et de stockage. Toute réclamation au titre de la garantie nécessite la présentation d’une preuve de la date d’achat. Si le produit devait s’avérer défectueux pendant la période de garantie, l’obligation de BenQ et votre recours... -
Page 3: Table Des Matières
Table des matières Informations de garantie et de copyright ................2 Consignes de sécurité importantes ..................4 Introduction .......................... 7 Contenu de l’emballage ..........................7 Vue extérieure du projecteur ......................... 8 Commandes et fonctions.......................... 9 Positionnement du projecteur ..................12 Choix de l’emplacement ......................... -
Page 4: Consignes De Sécurité Importantes
Consignes de sécurité importantes Votre projecteur a été conçu et testé conformément aux normes de sécurité les plus récentes en matière d’équipements informatiques. Cependant, pour assurer une utilisation sans danger, il est important de suivre les instructions de ce manuel ainsi que celles apposées sur le produit. 1. - Page 5 9. Ne remplacez jamais la lampe ni aucun Une importante obstruction des orifices de composant électronique tant que le ventilation peut entraîner une surchauffe du projecteur n’est pas débranché. projecteur qui risque alors de prendre feu. 13. Placez toujours le projecteur sur une surface plane et horizontale avant de l’utiliser.
- Page 6 être mouillé, débranchez-le de la prise à une distance minimale de 50 cm des murs et l’air doit pouvoir circuler librement autour du projecteur. secteur et contactez BenQ pour une - Emplacements soumis à des températures trop réparation. élevées, par exemple dans une voiture aux vitres fermées.
-
Page 7: Introduction
Introduction Contenu de l’emballage Déballez le colis avec précaution et vérifiez qu’il contient tous les éléments mentionnés ci-dessous. Si l’un de ces éléments fait défaut, contactez votre revendeur. Accessoires fournis Projector Télécommande et piles Cordon d’alimentation Guide de démarrage rapide Carte de garantie* •... -
Page 8: Vue Extérieure Du Projecteur
Vue extérieure du projecteur 10 11 1. Molettes de mise au point et de zoom 12. Port USB de type A avec charge d’alimentation 2. Système de ventilation (sortie d’air) 13. Port de commande RS-232 3. Pieds de réglage 14. Port USB de service 4. -
Page 9: Commandes Et Fonctions
Commandes et fonctions Projecteur et télécommande Tous les appuis de touches décrits dans ce document sont disponibles sur la télécommande ou du projecteur. 5. Touches de direction ( , ALIMENTATION Lorsque le menu à l’écran (OSD) est activé, Bascule le projecteur entre les modes veille et ces touches servent de flèches pour activé. - Page 10 7. ECO BLANK Permet de masquer l’image à l’écran. Permet de basculer le son du projecteur entre désactivé et activé. Évitez de placer des objets devant l’objectif de projection lorsque le projecteur est en 13. SOUND MODE cours d’utilisation car ils risqueraient de se Affiche le menu du mode son.
-
Page 11: Portée Efficace De La Télécommande
Portée efficace de la télécommande La télécommande doit être maintenue à un angle perpendiculaire de 30 degrés par rapport au(x) capteur(s) infrarouge du projecteur pour un fonctionnement optimal. La distance entre la télécommande et les capteurs ne doit pas dépasser 8 mètres (~ 26 pieds). Assurez-vous qu’aucun obstacle susceptible de bloquer le rayon infrarouge n’est interposé... -
Page 12: Positionnement Du Projecteur
à l’envers derrière Procurez-vous le kit de montage au plafond/mur l’écran. Cette configuration nécessite un écran de BenQ chez votre revendeur afin de fixer votre rétroprojection spécial ainsi que le kit de montage projecteur. au plafond/mur BenQ. -
Page 13: Identification De La Taille De L'image Projetée Souhaitée
Toutes les mesures sont approximatives et peuvent varier des tailles réelles. Si vous avez l’intention d’installer le projecteur de façon permanente, BenQ vous recommande de tester physiquement la taille et la distance de projection à l’emplacement précis d’installation du projecteur avant de l’installer de façon permanente, afin de prendre en compte les caractéristiques optiques de ce projecteur. -
Page 14: Monter Le Projecteur
BenQ, et de vous assurer qu’il est correctement installé. Si vous utilisez un kit de montage d’une autre marque que BenQ, il existe un risque de sécurité lié à l’éventuelle chute du projecteur due à un mauvais attachement, lui-même imputable à des vis de diamètre ou de longueur inadaptés. -
Page 15: Ajustement De L'image Projetée
Ajustement de l’image projetée Ajustement de l’angle de projection Si le projecteur ne se trouve pas sur une surface plane ou si l’écran et le projecteur ne sont pas perpendiculaires, l’image projetée présente une distorsion trapézoïdale. Vous pouvez vissez les pieds de réglage pour ajuster l’angle horizontal. -
Page 16: Connexion
Connexion Pour connecter la source d’un signal au projecteur, procédez comme suit : 1. Mettez préalablement tous les appareils hors tension. 2. Utilisez les câbles de signal appropriés pour chaque source. 3. Branchez les câbles correctement. Ordinateur portable ou de bureau Appareil A/V HDMI HDMI... -
Page 17: Connexion Du Son
• Pour les connexions ci-dessus, certains câbles ne sont pas fournis avec le projecteur (voir Contenu de l’emballage à la page 7). Vous pouvez vous procurer ces câbles dans les magasins spécialisés en électronique. • Les illustrations de connexion sont pour référence seulement. Les prises de connexion arrière disponibles sur le projecteur varient selon le modèle de projecteur. -
Page 18: Fonctionnement
Fonctionnement Mise en marche du projecteur 1. Branchez le cordon d’alimentation. Allumez l’interrupteur de la prise secteur (le cas échéant). Le voyant d’alimentation du projecteur s’allume en orange une fois l’appareil mis sous tension. 2. Appuyez le bouton sur le projecteur ou sur la télécommande pour démarrer le projecteur. -
Page 19: Utilisation Des Menus
Utilisation des menus Le projecteur offre deux types de menus à l’écran (OSD) qui permettent d’effectuer différents réglages et paramétrages. • Menu OSD Base : fournit les fonctions principales des menus. (Voir Menu Base à la page • Menu OSD Avancé : fournit les fonctions complètes des menus. (Voir Menu Avancé... -
Page 20: Sécuriser Le Projecteur
Vous trouverez ci-dessous une vue d’ensemble du menu OSD Avancé. Menu principal Appuyez BACK et icône du pour aller à la Image Living Room menu principal page précédente. Mode Image Mode référence Living Room Affichage Dés Mode rapide Appuyez MENU Luminosité... -
Page 21: Oubli Du Mot De Passe
Veuillez noter le code de rappel, puis contactez 2. Notez le numéro et éteignez votre projecteur. le service à la clientèle de BenQ. 3. Contactez le service d’assistance BenQ local pour le déchiffrer. Vous devrez peut-être fournir une preuve Code de rappel : d’achat pour garantir que vous êtes autorisé... -
Page 22: Changement De Signal D'entrée
Bien que la fonction de mot de passe soit désactivée, vous devez conserver le mot de passe à portée de main au cas où vous auriez besoin de réactiver la fonction de mot de passe. Changement de signal d’entrée Vous pouvez connecter le projecteur à plusieurs appareils en même temps. -
Page 23: Mise Hors Tension Directe
Mise hors tension directe Le cordon d’alimentations secteur peut être retiré juste après que le projecteur est éteint. Pour protéger la lampe, attendez environ 10 minutes avant de redémarrer le projecteur. Si vous essayez de redémarrer le projecteur, les ventilateurs peuvent fonctionner pendant quelques minutes pour refroidir. Dans ces cas, appuyez à... -
Page 24: Utilisation Des Menus
Utilisation des menus Notez que les menus à l’écran (OSD) varient en fonction du type de signal sélectionné et le modèle de projecteur que vous utilisez. Les options des menus sont disponibles que lorsque le projecteur détecte au moins un signal valide. S’il n’y a pas d’équipement connecté... -
Page 25: Menu Avancé
B (Couleur primaire/Nuance/ couleur avancée Saturation/Gain) C (Couleur primaire/Nuance/ Gestion couleur Saturation/Gain) M (Couleur primaire/Nuance/ Saturation/Gain) Y (Couleur primaire/Nuance/ Saturation/Gain) W (Couleur primaire/Gain R/ Gain V/Gain B) 1,6/1,8/2,0/2,1/2,2/2,3/2,4/2,6/2,8/ Sélection gamma BenQ Mode lumière Normal/Éco/SmartEco/LampSave Réinitialiser image Réinitialiser/Annuler Utilisation des menus... - Page 26 Menu Sous-menu Options principal Format image Auto/4:3/16:9 -40~0~40 Trapèze Trapèze -40~0~40 vertical auto Motif de test Act/Dés Inverser sync 3D Désactiver/Inverser Affichage Réglages 3D 1/Réglages 3D 2/ Appliquer les réglages 3D Réglages 3D 3/Dés Réglages 3D 1/Réglages 3D 2/ Enregistrer les réglages 3D Réglages 3D 3 HDMI-1...
-
Page 27: Menu Principal
Menu Sous-menu Options principal Langue Bhs Ind Fond BenQ/Noir/Bleu/Violet Réglages du fond Écran de veille BenQ/Noir/Bleu Type menu Base/Avancé Système Réglages des Durée affichage menus 5 sec/10 sec/20 sec/30 sec/Toujours menu Muet Act/Dés 0~10~20 Volume Param. audio Bip de mise Act/Dés... -
Page 28: Menu Base
Menu Base Plus la valeur est élevée, plus l’image est lumineuse. Réglez cette option pour que Luminosité les zones noires de l’image restent noires et que les détails présents dans les zones sombres restent visibles. Plusieurs options permettent de définir le format de l’image en fonction de votre source de signal d’entrée. -
Page 29: Mode Rapide
Réduit le temps de réponse entre la source d'entrée et l'image affichée. Pour la latence optimisée, quand Mode rapide est activé, Trapèze/Format image reviendra aux paramètres par défaut, et Trapèze vertical auto sera désactivé automatiquement. Mode rapide *Mode rapide ne peut être activé que pour la fréquence d'entrée ci-dessous, adoptée par la plupart des jeux populaires : - 1080p 60Hz/120Hz/240Hz - 4K 60Hz... -
Page 30: Menu Avancé
Menu Avancé Image Le projecteur comporte plusieurs modes d’image prédéfinis pour vous permettre de choisir le mode le mieux adapté à votre environnement d’exploitation et au type d’image du signal d’entrée. • Bright : Optimise la luminosité de l’image projetée. Ce mode est adapté aux environnements où... -
Page 31: Température Couleur
Plus la valeur est élevée, plus l’image est lumineuse. Réglez cette option pour que Luminosité les zones noires de l’image restent noires et que les détails présents dans les zones sombres restent visibles. Plus la valeur est élevée, plus l’image est contrastée. Utilisez le contraste pour Contraste configurer le niveau de blanc après avoir ajusté... -
Page 32: Gestion Couleur
Sélection gamma Gamma se rapporte à la relation entre la source d’entrée et la luminosité d’image. • 1,6/1,8/2,0/2,1/BenQ : Sélectionnez ces valeurs en fonction de vos préférences. • 2,2/2,3 : Augmente la luminosité moyenne de l’image. Le meilleur choix pour un environnement éclairé, une salle de réunion ou un salon. -
Page 33: Affichage
Affichage Plusieurs options permettent de définir le format de l’image en fonction de votre source de signal d’entrée. Ce réglage de l’image peut avoir un impact sur la latence dans le mode Game. Nous vous suggérons de régler Format image sur Auto pour profiter d'un jeu à... -
Page 34: Format Hdmi
Sélectionne un format de couleur approprié pour optimiser la qualité de l’affichage. • Auto : Sélectionne automatiquement un espace de couleur et un niveau de gris appropriés pour le signal HDMI entrant. Format HDMI • RVB limité : Utilise la plage limitée RVB 16-235. •... -
Page 35: Réinitialiser Réglages
Réglages mise sous/hors tension • Mise sous tension directe : Permet au projecteur de s’allumer automatiquement lorsqu’il est alimenté par le cordon d’alimentation. • Démarrage sur signal : Définit si le projecteur est allumé directement sans appuyer ALIMENTATION ou ON lorsque le projecteur est en mode de veille et détecte un signal HDMI avec alimentation 5 V. -
Page 36: Réglages D'usine
Rétablit les paramètres par défaut. Réglages d'usine Les réglages suivants sont conservés : Trapèze, Trapèze vertical auto, Installation du projecteur, Durée utilisation lumière, Mode Haute altitude, Param. de sécurité, Débit en bauds. Réinitialiser Retourne tous les ajustements que vous avez fait au menu Système aux valeurs par défaut. -
Page 37: Entretien
Entretien Entretien du projecteur Nettoyage de l’objectif Nettoyez l’objectif dès que vous remarquez que sa surface est sale ou poussiéreuse. Veuillez vous assurer d’éteindre le projecteur et laissez le refroidir complètement avant de nettoyer l’objectif. • Utilisez une bombe d’air comprimé pour ôter la poussière. •... -
Page 38: Informations Relatives À La Lampe
Quand remplacer la lampe Lorsque le voyant de la lumière s’allume ou qu’un message conseillant de remplacer la lampe s’affiche, veuillez consulter votre revendeur ou visitez http://www.BenQ.com avant d’installer une nouvelle lampe. L’utilisation d’une lampe usagée pourrait entraîner des dysfonctionnements au niveau du projecteur, voire une explosion. -
Page 39: Réinitialiser Le Compteur De La Lumière
Pour un résultat optimal, installez une nouvelle lampe. Appuyez Équivalent heure lampe > XXXX heures pour ignorer le message. Commandez 1 lampe : www.BenQ.com Il est fortement recommandé de remplacer la lampe lorsqu’elle Avis a atteint cette durée de vie. La lampe est un consommable. La Remplacer lampe bientôt... -
Page 40: Événements Thermiques
Voyants Lumière État et description Événements - alimentation Mode veille Mise en marche Fonctionnement normal Refroidissement de mise hors tension normale Télécharger Échec de démarrage CW Données avortées., arrêt anormal de l’interpolateur Événements de déverminage Déverminage activé Déverminage désactivé Événements de la lumière Vie de la lumière dépassée Erreur de lumière en fonctionnement normal La lumière n’est pas allumée... -
Page 41: Dépannage
Dépannage Le projecteur ne s’allume pas. Origine Solution Insérez le cordon d’alimentation dans la prise d’alimentation Le cordon d’alimentation n’alimente pas l’appareil CA située à l’arrière du projecteur et branchez-le sur la en électricité. prise secteur. Si la prise secteur est dotée d’un interrupteur, assurez-vous que celui-ci est activé. -
Page 42: Caractéristiques
1 alimentation de type A 5 V /1,5 A, 1 mini-B Un emballage original ou équivalent est recommandé Contrôle série RS-232 Réparation 9 broches x 1 Veuillez visiter le site Web ci-dessous et choisissez votre pays pour trouver votre fenêtre de contact du Récepteurs IR x 2 service. http://www.benq.com/welcome Caractéristiques... -
Page 43: Dimensions
Dimensions 296 mm (L) x 120 mm (H) x 221 mm (P) Unité : mm Caractéristiques... -
Page 44: Fréquences De Fonctionnement
84,997 68,667 94,500 XGA_120 (Reduce 119,989 97,551 115,5 Blanking) 1152 x 864 1152 x 864_75 67,5 BenQ Notebook 1024 x 576 à 60 Hz 60,00 35,820 46,996 Timing BenQ Notebook 1024 x 600 à 65 Hz 64,995 41,467 51,419 Timing... - Page 45 • Fréquences vidéo Format 3D pris en charge Fréquence Fréquence Fréquence Fréquence Résolution verticale horizontale des pixels Trame Combi Côte à Haut-bas (Hz) (kHz) (MHz) séquentielle trame côte 720(1440) x 480i 59,94 15,73 480p 720 x 480 59,94 31,47 720(1440) x 576i 15,63 576p...
-
Page 46: Commande Rs232
Commande RS232 Affectation de broches RS232 Nº Série Nº Série RTSZ CTSZ Fonction Type Fonctionnement ASCII Écriture Sous tension <CR>*pow=on#<CR> Alimentation Écriture Hors tension <CR>*pow=off#<CR> Lecture État d’alimentation <CR>*pow=?#<CR> Écriture HDMI (MHL) <CR>*sour=hdmi#<CR> Sélection de la source Écriture HDMI 2 (MHL2) <CR>*sour=hdmi2#<CR>... - Page 47 Écriture Rapport 16:9 <CR>*asp=16:9#<CR> Écriture Rapport auto <CR>*asp=AUTO#<CR> Lecture État du rapport <CR>*asp=?#<CR> Écriture Trapèze vertical + <CR>*vkeystone=+#<CR> Paramètre image Écriture Trapèze vertical - <CR>*vkeystone=-#<CR> (Suite) Lecture Valeur du trapèze vertical <CR>*vkeystone=?#<CR> Écriture Brilliant Color activé <CR>*BC=on#<CR> Écriture Brilliant Color désactivé <CR>*BC=off#<CR>...
- Page 48 Lecture Nom de modèle <CR>*modelname=?#<CR> Lecture Version logicielle système <CR>*sysfwversion=?#<CR> Écriture Vide activé <CR>*blank=on#<CR> Écriture Vide désactivé <CR>*blank=off#<CR> Lecture État de vide <CR>*blank=?#<CR> Écriture Menu activé <CR>*menu=on#<CR> Écriture Menu désactivé <CR>*menu=off#<CR> Lecture Statut du menu <CR>*menu=?#<CR> Écriture Haut <CR>*up#<CR> Écriture <CR>*down#<CR>...
- Page 49 Écriture Décalage bleu + <CR>*BOffset=+#<CR> Écriture Décalage bleu - <CR>*BOffset=-#<CR> Écriture Définir la valeur de décalage bleu <CR>*BOffset=value#<CR> Lecture Obtenir la valeur de décalage bleu <CR>*BOffset=?#<CR> Écriture Couleur primaire <CR>*primcr=value#<CR> Lecture État de la couleur primaire <CR>*primcr=?#<CR> Écriture Nuance + <CR>*hue=+#<CR>...
