En poussant les leviers vers l'extérieur (D) de la position POINT
MORT, on les bloque en position POINT MORT.
Remarque : Plus le levier est éloigné de sa position de point
mort, plus la roue motrice tournera vite.
Se reporter à la section Pratiquer la conduite à braquage zéro
pour des directives sur la direction.
Loquet de capot : Le loquet de capot maintient ce dernier en
position fermée lorsqu'il n'est pas nécessaire d'entretenir l'unité.
Bouchon du réservoir de carburant : Pour ouvrir le bouchon,
le tourner dans le sens antihoraire.
Jauge à carburant : Affiche le niveau de carburant dans
le réservoir.
Robinet du réservoir de carburant : Chaque réservoir de
carburant est muni d'un robinet pour laisser le carburant circuler
et arrêter la circulation. Voir les instructions relatives au
fonctionnement des robinets de carburant dans Amorçage du
circuit d'alimentation en carburant .
Panneau de plancher amovible : Le panneau de plancher
peut être retiré pour accéder facilement au plateau de coupe.
pour déposer le panneau, retirer la visserie de retenue et incliner
la tôle de plancher vers le haut et retirer ensuite le panneau de
la machine. Procéder à rebours pour le remonter.
Ceinture de sécurité rétractable: La ceinture de sécurité est
utilisé pour fixer l'opératuer sur le siège.
La ceinture de sécurité doit toujours être portélorsque
l'arceauesten position relevée.Laceinture de sécurité doit jamais
être portélorsque l'arceauesten position basse.
Leviers de débrayage de transmission :
Pictogramme
Chaque transmission est équipée d'un levier de débrayage.
Ces leviers désactivent les transmissions pour permettre de
pousser l'unité à la main. Les deux transmissions doivent être
dans la même position si vous conduisez l'unité ou si vous la
poussez à la main. Consulter les informations opérationnelles
sur Pousser l'unité à la main .
Nom de la commande
Leviers de débrayage de transmission

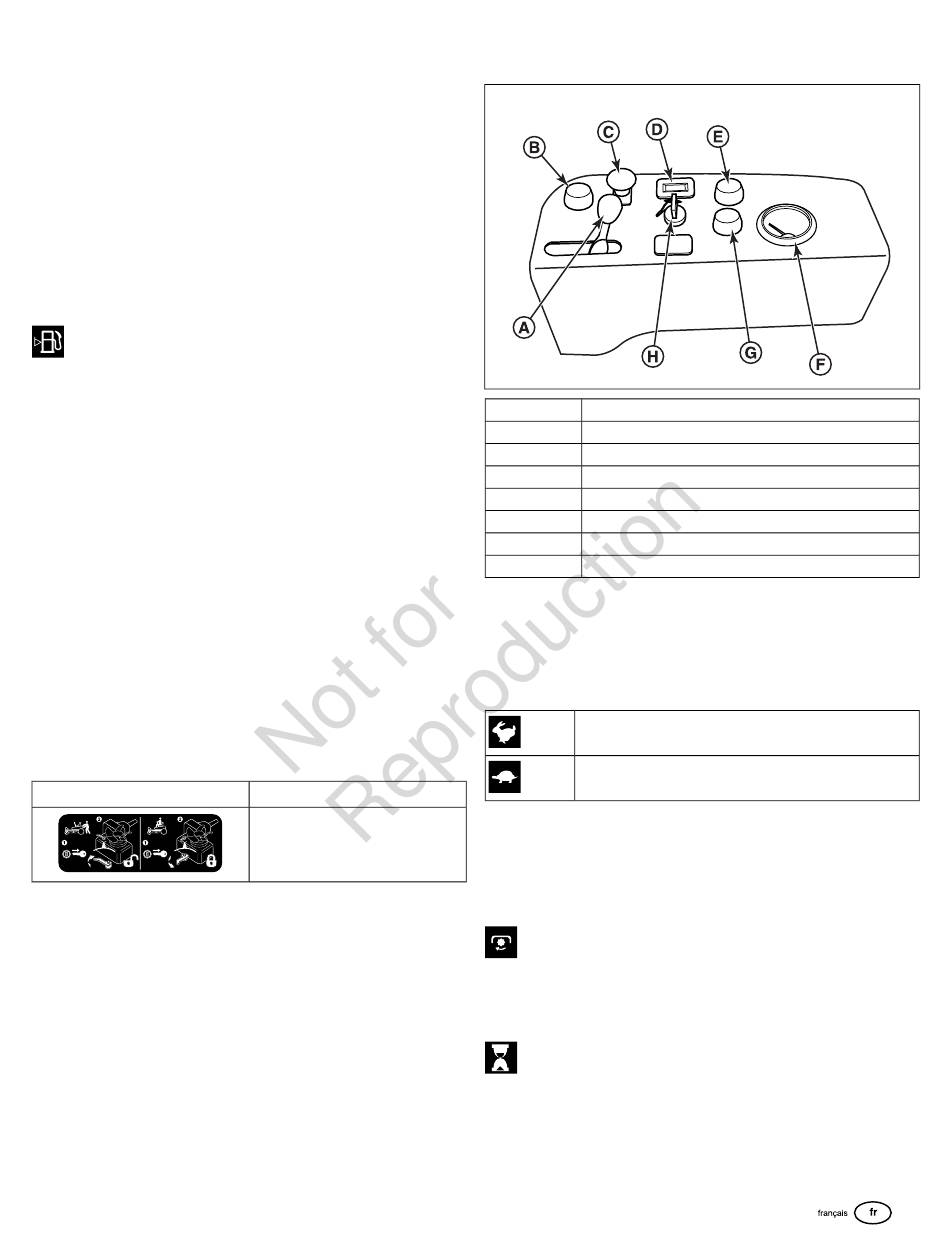

Instrument Tableau de commande

6
A
Commande d'accélération
B
Voyant des bougies de préchauffage
C
Commutateur de PDF (prise de force)
D
Compteur horaire
E
Voyant de pression d'huile
F
Jauge de température d'eau
G
Voyant de basse tension
H
Contacteur
Commande d'accélération : Cette manette commande le
régime du moteur. Faire avancer la commande des gaz pour
augmenter la vitesse du moteur et la faire reculer pour diminuer
la vitesse du moteur. Pendant l'opération de tonte, faire toujours
en sorte que le moteur tourne à PLEIN régime.
Vitesse rapide.
Vitesse lente.
Voyant des bougies de préchauffage : le voyant qui indique
que les bougies de préchauffage chauffent. Maintenir la clé de
contact en position CHAUFFAGE jusqu'à ce que le voyant
s'éteigne ; tourner ensuite la clé pour démarrer.
Commutateur de prise de force: Le commutateur de
prise de force embraye et débraye la tondeuse. Relever le
commutateur pour embrayer la tondeuse et l'abaisser pour
débrayer la tondeuse.
Compteur horaire : L'horomètre mesure le nombre
d'heures pendant lesquelles la PDF est restée embrayée. Le
compteur horaire a une source d'alimentation autonome pour
que le total des heures soit toujours visible.
17
