Commandes du tracteur de pelouse à
braquage zéro
4

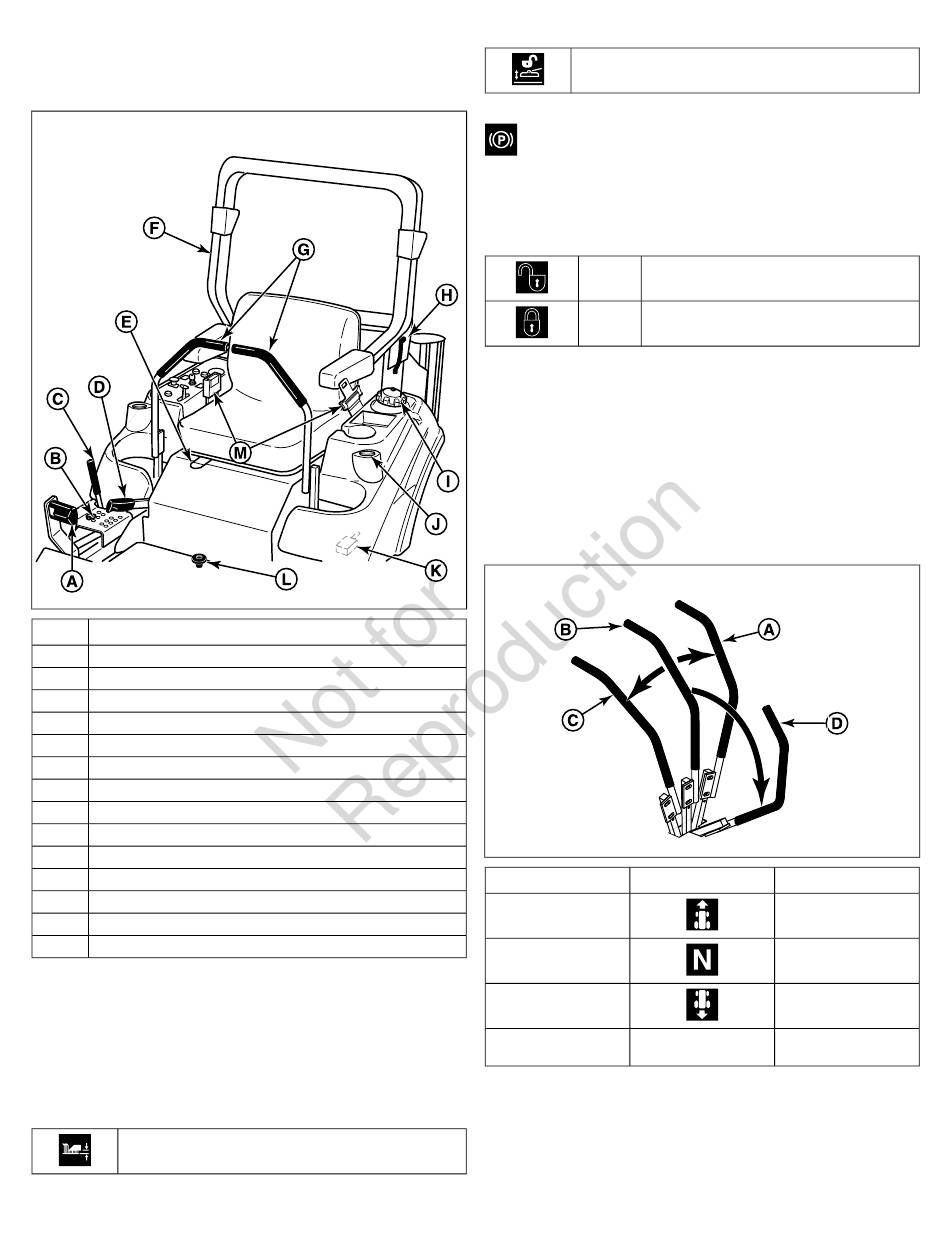

R é f é r e n c e Nom de la commande
A Pédale de levage du plateau
B Goupille de réglage de hauteur de coupe
C Levier de verrouillage de levage du plateau
D Frein de stationnement
E Levier de réglage du siège
F Arceau de sécurité escamotable
G Pédales de commande de la vitesse de déplacement
H Loquet de capot
I Bouchon du réservoir de carburant (un par réservoir)
J Jauge à carburant (une par réservoir)
K Robinet du réservoir de carburant (un par réservoir)
L Panneau de plancher amovible
M Ceinture de sécurité enroulable
N Leviers de débrayage de transmission (un par transmission)
Pédale de levage de plateau de coupe, réglage de hauteur
de coupe, et levier de verrouillage de levage du plateau de
coupe: Ceux-ci contrôlent la hauteur de coupe du plateau de
coupe de la tondeuse. Appuyer sur la pédale jusqu'à ce qu'elle
se bloque en position de 12,7 cm (5"). Placer la goupille de
réglage dans la hauteur de coupe désirée et relâcher le levier
de verrouillage de levage.
réglage de hauteur de coupe
16
levier de verrouillage de levage du plateau de coupe
Frein de stationnement : Tirez la poignée du frein à main
vers l'arrière pour tirer le frein à main. Déplacer le levier
complètement vers l'avant pour libérer le frein de stationnement.
REMARQUE : Pour démarrer la machine, le frein à main doit
être tiré.
Débrayer Desserre le frein à main.
Embrayer Verrouille le frein à main.
Levier de réglage du siège : Le siège peut être réglé d'avant
en arrière. Déplacez le levier vers la gauche, positionnez le
siège comme voulu et relâchez le levier pour verrouiller le siège
dans sa position.
Pédales de commande de la vitesse de déplacement : Ces
leviers commandent la vitesse d'avancement et la direction du
tracteur. Le levier gauche contrôle la roue motrice gauche arrière
et le levier droit contrôle la roue motrice droite arrière.
5
Référence Pictogramme
A
B
C
D
En poussant un levier vers l'avant (A) de la position POINT
MORT (B), on augmente la vitesse EN MARCHE AVANT de la
roue correspondante et en tirant un levier vers l'arrière (C), on
augmente la vitesse EN MARCHE ARRIÈRE.
Description
MARCHE AVANT
POINT MORT
MARCHE ARRIÈRE
Sans objet Position BLOQUÉE AU
POINT MORT
