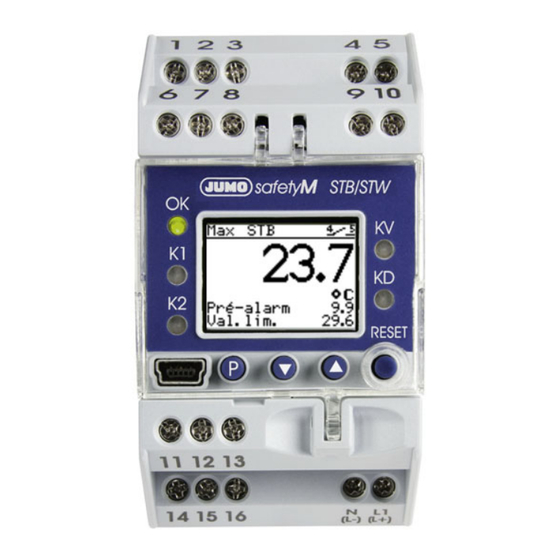

JUMO safetyM STB/STW
Limiteur de température de sécurité,
contrôleur de température de sécurité
suivant EN 14597
Description
L'utilisation du limiteur de température de sécurité JUMO safetyM STB ou du contrôleur de
température de sécurité JUMO safetyM STW permet de détecter et donc d'écarter à temps et
de façon certaine des dangers qui peuvent provoquer des blessures, porter atteinte à l'envi-
ronnement ou détruire des installations de production et des biens d'équipement.
Leur première tâche est de surveiller de façon sûre les process thermiques et de placer les ins-
tallations dans un état déterminé en cas de perturbation.
La valeur mesurée sur l'entrée analogique peut être enregistrée à l'aide de différentes sondes
ou via des signaux normalisés. Le dépassement d'une valeur limite est signalé par les LED in-
tégrées K1 et K2 (rouge) pour chaque canal ; la sortie à relais intégrée (Alarme) commute l'ins-
tallation dans un état déterminé (plage d'alarme).
Les exigences sévères des normes EN 61508 et EN ISO 13849 sont satisfaites par un concept
d'appareil dont la structure 1oo2D (deux canaux avec canal de diagnostic) garantit la détection
certaine des défauts ; les appareils peuvent donc être utilisés dans les applications soumises à
la nouvelle directive Machines 2006/42/CE.
Synoptique
Valeur mesurée
Entrée analogique univers. 1
Entrée analogique univers. 2
1 entrée binaire
pour contact libre de potentiel
4 touches
pour manipuler l'appareil
et acquitter l'alarme
Alimentation
110 à 240 V AC +10% /-15%, 48 à 63 Hz
20 à 30V AC/DC , 48 à 63 Hz
Homologations /Marques de contrôle
2012-07-01/00540118
JUMO AUTOMATION
S.P.R.L. / P.G.M.B.H. / B.V.B.A
Industriestraße 18
4700 Eupen, Belgique
+33 3 87 37 53 00 Tél. : +32 87 59 53 00
+33 3 87 37 89 00 Fax. : +32 87 74 02 03
info.fr@jumo.net E-Mail : info@jumo.be
Internet : www.jumo.be
Interface USB
pour logiciel Setup
1 sortie analogique
Signal normalisé
Afficheur à cristaux liquides
avec rétro-éclairage blanc
1 sortie relais Pré-alarme KV)
Contact inverseur
1 sortie relais Alarme
Contact inverseur
avec fusible
(voir Caractéristiques techniques)
JUMO
Mess- und Regeltechnik AG
Laubisrütistrasse 70
8712 Stäfa, Suisse
Tél. : +41 44 928 24 44
Fax. : +41 44 928 24 48
E-Mail : info@jumo.ch
Internet : www.jumo.ch
Fiche technique 701150
Type 701150/ ...
Particularités
k Structure 1oo2D pour atteindre un haut
degré de sécurité du process
k Afficheur à cristaux liquides
avec rétro-éclairage ; affichage de texte en
clair pour faciliter la manipulation
k Programme Setup pour configuration
et archivage via l'interface USB
k Filtre d'entrée numérique
avec constante de temps réglable
k Pré-alarme absolue ou réglable comme
écart par rapport à la valeur limite
k Grande plage d'alimentation
(
de 110 à 240 V AC +10% /−15%
ou de 20 à 30 V AC/DC
k Configurable en limiteur ou
contrôleur de température de sécurité
k Possibilité de régler 12 linéarisations
k Possibilité de réarmements interne et
externe
k Homologations pour EN 14597, SIL, PL
(Performance-Level), GL et UL
k 2 sorties relais pouvant être utilisées
comme préalarme et alarme limite
DGRL
