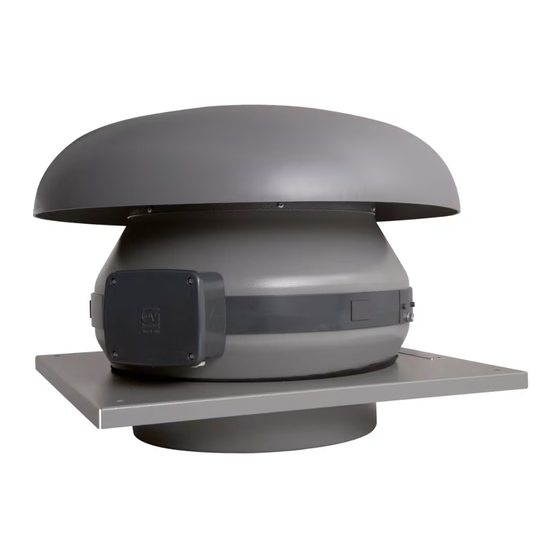

- Page 1 Notice d’emploi et d’entretien CA MD RF COD. 5.471.084.886 12/02/2018...
-
Page 2: Table Des Matières
Description et utilisation ... . . 10 La société Vortice ne pourra être tenue pour Sécurité ......10 responsable des dommages éventuels causés... -
Page 3: Description Et Utilisation
électrique à laquelle l'appareil est raccordé. du produit Il faut donc s'adresser à un Centre d'Assistance • N'apporter aucune modification quelconque à Technique autorisé Vortice, ou bien à du Personnel l'appareil. qualifié. • Ne pas laisser l'appareil exposé aux agents atmosphériques (pluie, soleil, etc.). -
Page 4: Applications Types
Le contrôle des vitesses de ventilation prévoit le raccordement avec dispositif optionnel sur demande (non fourni dans l'emballage): - 13A) Sélecteur à 3 vitesses Vortice Cod. 12.869. IMPORTANT Vortice garantit le bon fonctionnement du produit et de son contrôle seulement en combinaison avec un Sélecteur à... - Page 5 OBRÁZKY FIGURE FIGURE FIGURES FIGURI FIGURES SLIKE ABBILDUNGEN SLIKE FIGURAS FIGURAS FIGUREN FIGURER RYSUNKI ÁBRA 图...
-
Page 7: Control Box
11 11 Wiring for Vortice control box Cod. 12.869 CONTROL BOX note: don't remove connected wires 2 POLES SWITCH (DPST) PRODUCT TERMINALS CONTROL BOX... - Page 8 Wiring for 3 speed with 3 switches 3 SPEED: MIN speed: SW1 CLOSED MEDIUM speed : SW1+SW2 CLOSED MAX speed : SW3 CLOSED note: don't remove connected wires 2 POLES SWITCH (DPST) PRODUCT TERMINALS 3x 1 POLE SWITCH (UPST)
- Page 9 Wiring for Electronic Dimmer note: don't remove connected wires 2 POLES SWITCH (DPST) PRODUCT TERMINALS DIMMER C1.5 cod. 12966 Wiring for Electronic Dimmer note: don't remove connected wires 2 POLES SWITCH (DPST) PRODUCT TERMINALS DIMMER C2.5 cod. 12967...
- Page 10 Wiring for 2 speeds with 2 poles switch: MAX/MIN note: don't remove connected wires 2 POLES SWITCH (DPST) PRODUCT TERMINALS CHANGEOVER SWITCH Wiring for 2 speeds with 2 poles switch: MAX/MID note: don't remove connected wires 2 POLES SWITCH (DPST) PRODUCT TERMINALS CHANGEOVER SWITCH...
