22
+5 VCC
23
+5 VCC
24
GND
*Utilisez un câble 22-AWG au lieu de 18-AWG.

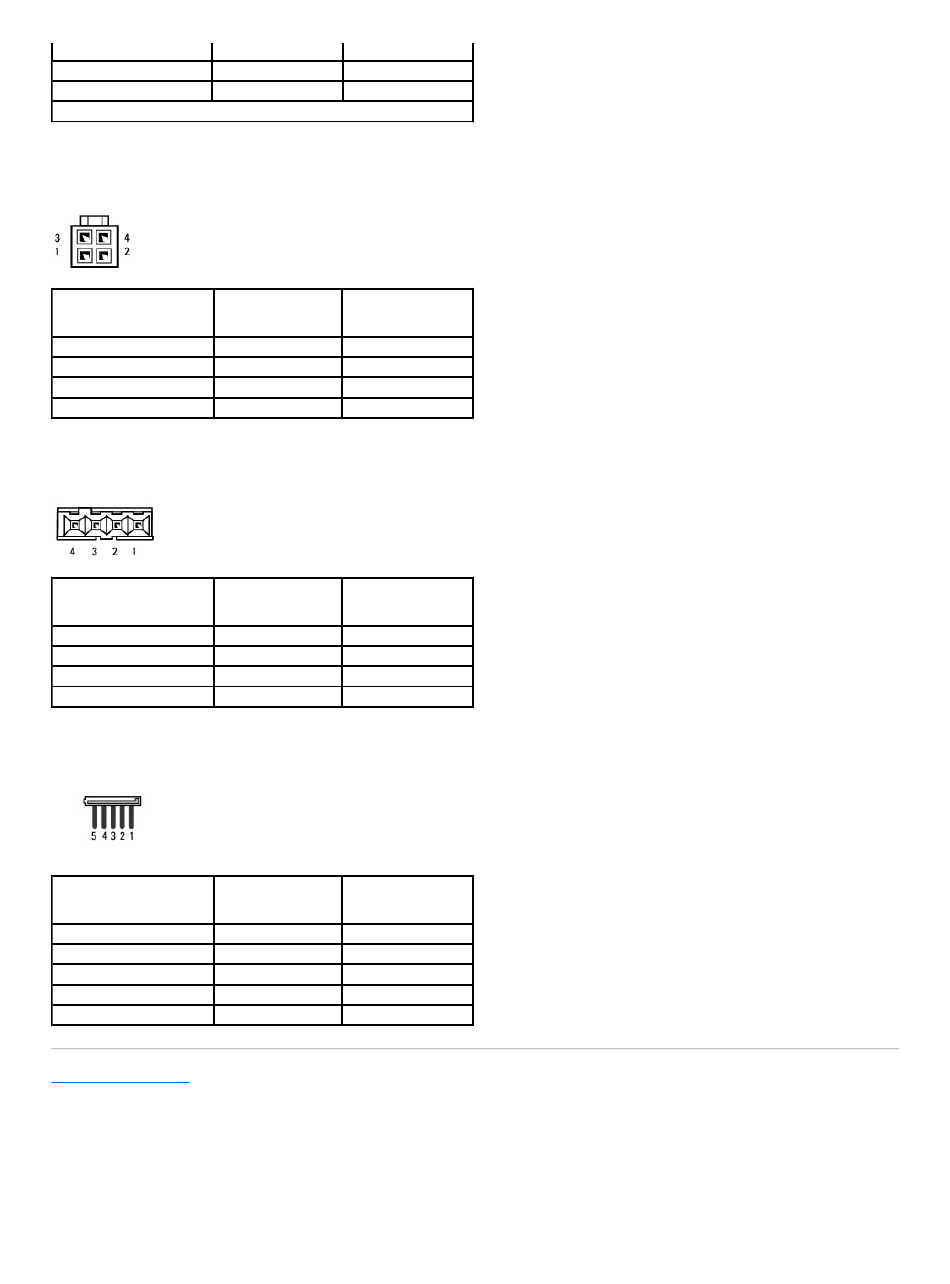

Broches du connecteur d'alimentation en CC P2
Numéro de broche
Nom du signal
1
GND
2
GND
3
+12 VCC
4
+12 VCC
Broches du connecteur d'alimentation CC P4
Numéro de broche
Nom du signal
1
+5 VCC
2
GND
3
GND
4
+12 VCC
Broches du connecteur d'alimentation en CC P5 et P6
Numéro de broche
Nom du signal
1
+3,3 VCC
2
GND
3
+5 VCC
4
GND
5
+12 VDC
Retour à la page Contenu
Rouge
Rouge
Noir
Câble 18 AWG
Noir
Noir
Jaune
Jaune
Câble 22 AWG
Rouge
Noir
Noir
Jaune
Câble 18 AWG
Orange
Noir
Rouge
Noir
Jaune
