13. Reposez le capteur thermique sur le bloc d'alimentation.

14.
Rebranchez les câbles d'alimentation CC à la carte système et aux lecteurs (voir Composants de la carte système

15. Reposez le lecteur de disquette ou le lecteur de carte (voir

16. Reposez le lecteur optique (voir

17. Reposez le disque dur et le carénage (voir Remplacement de l'ensemble disque dur et carénage).

18. Suivez la procédure Après intervention à l'intérieur de votre ordinateur.

19. Branchez le câble d'alimentation en CA sur le connecteur CA du bloc d'alimentation.

AVIS :
Pour branchez un câble de réseau, branchez le câble sur la prise réseau murale, puis sur l'ordinateur.

20. Rebranchez l'ordinateur et ses périphériques à leurs prises secteur, puis allumez-les.

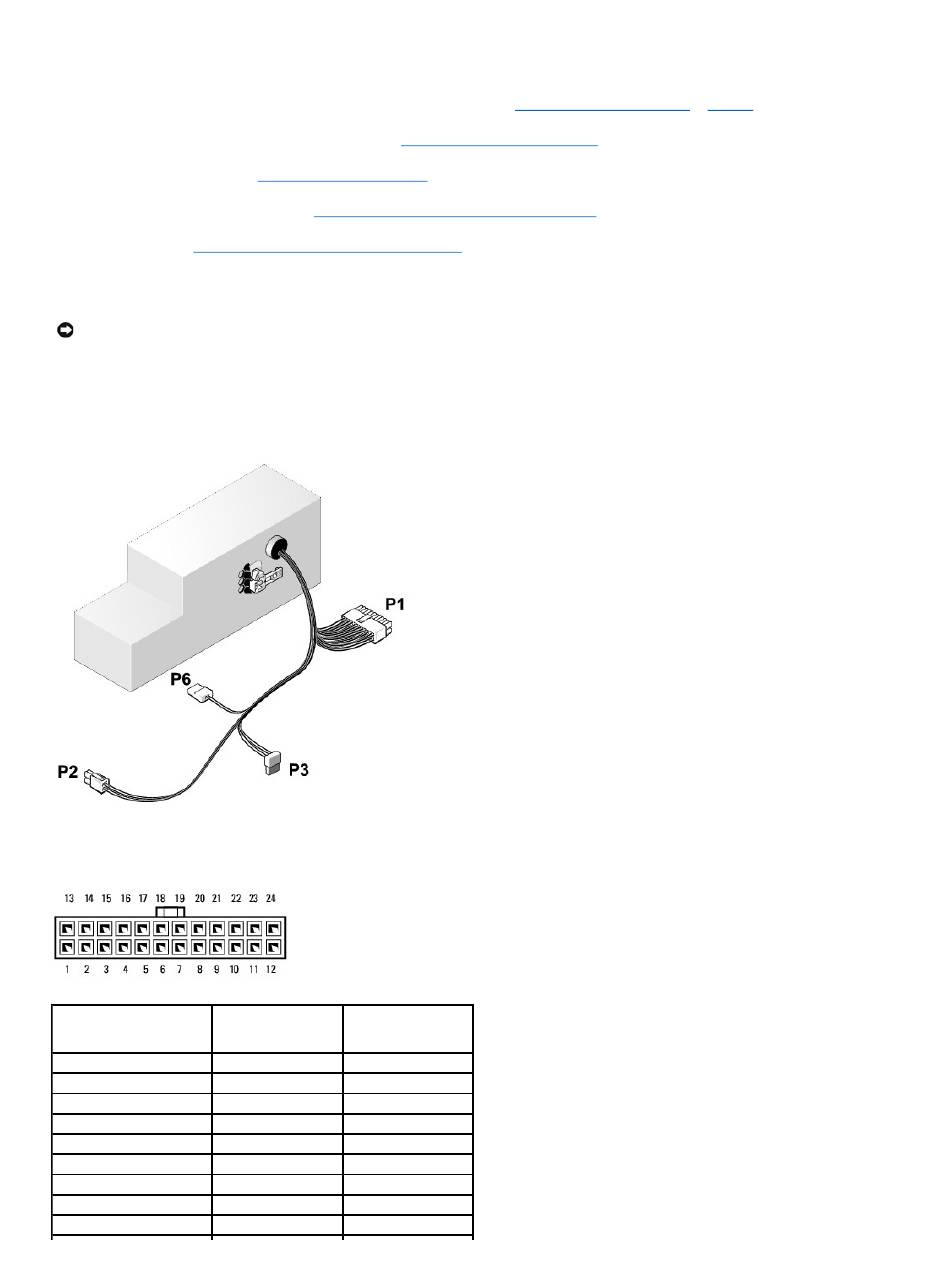

Connecteurs d'alimentation en CC

Broches du connecteur d'alimentation CC P1


Numéro de broche
Nom du signal
1
+3,3 VCC
2
+3,3 VCC
3
GND
4
VCC (+5 V)
5
GND
6
VCC (+5 V)
7
GND
8
PS_PWRGOOD*
9
P5AUX
Installation d'un lecteur de
Installation d'un lecteur
optique).

Câble 18 AWG
Orange
Orange
Noir
Rouge
Noir
Rouge
Noir
Gris
Violet
et Lecteurs).
disquette).
