Sommaire des Matières pour Dell OptiPlex 5250 All-In-One

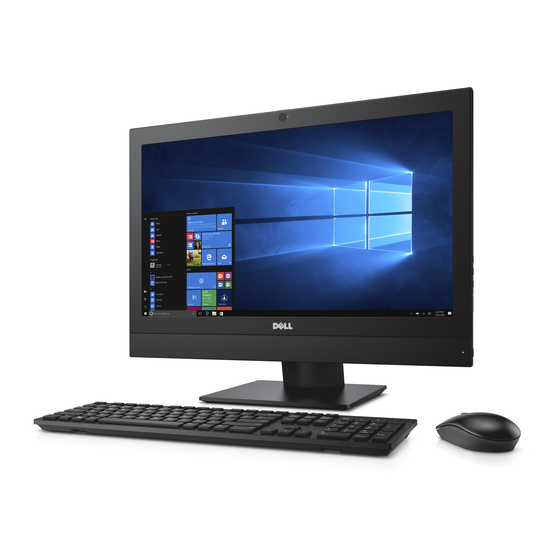

- Page 1 Dell OptiPlex 5250 All-In-One Owner's Manual Regulatory Model: W14B Regulatory Type: W14B002...
- Page 2 © 2016 Dell Inc ou ses filiales. Tous droits réservés. Ce produit est protégé par les lois sur les droits d'auteur et la propriété intellectuelle des États-Unis et des autres pays. Dell et le logo Dell sont des marques de Dell Inc. aux États-Unis et/ou dans d'autres juridictions. Toutes les autres marques et tous les noms de produits mentionnés dans ce document peuvent être des marques de leurs sociétés respectives.
- Page 3 Contents 1 Intervention à l’intérieur de votre ordinateur....................7 Avant une intervention à l’intérieur de l’ordinateur......................7 Consignes de sécurité................................7 Outils recommandés................................8 Mise hors tension de l’ordinateur............................. 8 Éteindre l'ordinateur sous Windows 7........................8 Éteindre l’ordinateur sous Windows 10........................8 Après une intervention à l’intérieur de l’ordinateur......................8 Informations importantes..............................
- Page 4 Installation de la carte WLAN........................... 25 Dissipateur de chaleur..............................25 Retrait du dissipateur de chaleur ..........................25 Installation du dissipateur de chaleur........................26 Haut-parleur..................................26 Retrait du module de haut parleur........................... 26 Installation du module de haut-parleur........................28 Panneau d'affichage.................................28 Retrait du panneau d’écran............................28 Installation du panneau d’affichage..........................29 Monture du châssis.................................
- Page 5 4 Technologies et composants........................52 Options de stockage................................52 Disques durs................................52 SSD (Solid State Drive).............................52 Identification du disque dur sous Windows 10....................... 53 Accès au programme de configuration du BIOS....................53 Configurations de mémoire.............................53 Vérification de la mémoire système sous Windows 10 et Windows 7 ..............53 DDR4....................................
- Page 6 Spécifications des cartes..............................78 Caractéristiques de l’écran..............................78 Caractéristiques des disques............................78 Caractéristiques des ports et connecteurs........................78 Caractéristiques de l’alimentation..........................79 Caractéristiques de la caméra (en option)........................79 Caractéristiques du socle..............................79 Caractéristiques physiques............................. 79 Caractéristiques environnementales..........................80 8 Contacter Dell.............................. 81 Contents...
- Page 7 Les dommages causés par une personne non autorisée par Dell ne sont pas couverts par votre garantie.
- Page 8 REMARQUE : La couleur de votre ordinateur et de certains composants peut différer de celle de l’ordinateur et des composants illustrés dans ce document. Outils recommandés Les procédures mentionnées dans ce document nécessitent les outils suivants : • Petit tournevis à tête plate •...
- Page 9 Informations importantes REMARQUE : Évitez d'utiliser l'écran tactile dans des environnements poussiéreux, chauds ou humides. REMARQUE : De la condensation peut se former sur la surface intérieure du verre de l'écran suite à un brusque changement de température. Elle disparaîtra rapidement et n'affectera pas son fonctionnement. Intervention à...
- Page 10 Retrait et installation de composants Cette section fournit des informations détaillées sur le retrait ou l'installation des composants de l'ordinateur. Socle Retrait du socle REMARQUE : Le système est fourni avec trois différents types de socles : • Socle réglable en hauteur •...
- Page 11 Figure 1. Socle réglable en hauteur Retrait et installation de composants...
- Page 12 Figure 2. Socle fixe Retrait et installation de composants...
- Page 13 Figure 3. Socle articulé Installation du socle Posez l’ordinateur sur une surface plane et propre, alignez le socle, puis glissez-le à l’arrière de l’ordinateur. Appuyez sur le socle jusqu’à ce qu’il s’enclenche. Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur.
- Page 14 Installation du cache-câbles Alignez les encoches situées sur le cache-câbles avec les trous situés sur l’ordinateur et appuyez sur le cache-câbles jusqu’à ce qu’il s’enclenche. Serrez la vis pour fixer le cache-câble à l’ordinateur. Installez le socle. Suivez les procédures décrites dans la section Après une intervention à...
- Page 15 Soulevez le capot arrière de l’ordinateur. Retrait et installation de composants...
- Page 16 Pose du capot arrière Alignez les encoches situées sur le capot arrière sur les trous situés sur l’ordinateur et appuyez sur le capot arrière jusqu’à ce qu’il s’enclenche. Installez les éléments suivants : cache-câble socle Suivez les procédures décrites dans la section Après une intervention à...
- Page 17 Installation du cache du haut-parleur Alignez le capot du haut-parleur et engagez les languettes dans leur position à l’arrière de l’ordinateur. Serrez les vis pour fixer le cache du haut-parleur à l’ordinateur. Installez les éléments suivants : capot arrière cache-câble socle Appliquez les procédures décrites dans la section Après une intervention dans...
- Page 18 Pour retirer le support du disque dur : Faites levier sur les bords du support pour libérer le disque dur [ 1]. b Faites glisser le disque dur et soulevez-le pour le retirer du support [ 2]. Installation de l’assemblage du disque dur Alignez le disque dur jusqu’à...
- Page 19 capot arrière socle Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur. Lecteur optique Retirez l’assemblage du lecteur optique Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. Retirez : socle capot arrière Pour retirer l’assemblage du lecteur optique :...
- Page 20 Installation de l’assemblage du lecteur optique Placez le support de manière à aligner les trous de vis sur le lecteur optique. Serrez les vis qui fixent le support sur le lecteur optique. Insérez l’assemblage de lecteur optique dans l’emplacement de lecteur jusqu’à ce qu’il s’enclenche. Installez les éléments suivants : capot arrière socle...
- Page 21 Installation du carénage de la carte système. Alignez et faites glisser le carénage de la carte système jusqu’à ce qu’elle s’enclenche. Installez les éléments suivants : capot arrière socle Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur.
- Page 22 Installation du module de mémoire Insérez le module de mémoire dans son logement jusqu’à ce que les clips fixent cette dernière. Installez les éléments suivants : carénage de la carte système capot arrière socle Suivez les procédures décrites dans la section Après une intervention à...
- Page 23 Installation de la carte SSD Insérez la carte SSD NVMe dans le connecteur. Vissez la vis pour fixer la carte SSD à la carte système. Installez les éléments suivants : carénage de la carte système capot arrière socle Suivez les procédures décrites dans la section Après une intervention à...
- Page 24 Installation de la pile bouton Insérez la pile bouton dans son logement sur la carte système, jusqu’à ce qu’elle s’enclenche. Installez les éléments suivants : carénage de la carte système capot arrière socle Suivez les procédures décrites dans la section Après une intervention à...
- Page 25 Installation de la carte WLAN Soulevez la carte WLAN pour la dégager du connecteur sur la carte système. Vissez la vis pour fixer la carte WLAN à la carte système. Connectez les câbles d’antenne sur leurs connecteurs respectifs marqués sur la carte WLAN. Installez les éléments suivants : carénage de la carte système capot arrière...
- Page 26 Installation du dissipateur de chaleur Alignez et placez le dissipateur thermique dans son logement. Serrez les vis pour fixer le dissipateur de chaleur à l'ordinateur. Installez les éléments suivants : carénage de la carte système capot arrière socle Suivez les procédures décrites dans la section Après une intervention à...
- Page 27 Pour retirer le module de haut-parleur : Retirez les vis qui fixent le module du haut-parleur au châssis [1]. b Soulevez le module du haut-parleur et retirez-le du châssis [2]. Retrait et installation de composants...
- Page 28 Installation du module de haut-parleur Insérez le module de haut-parleur dans le logement correspondant du châssis. Serrez les vis pour fixer le haut-parleur au châssis. Faites passer les câbles de haut-parleur à travers les clips de fixation. Connectez le câble du haut-parleur au connecteur de la carte système. Installez les éléments suivants : carénage de la carte système cache du haut-parleur...
- Page 29 Installation du panneau d’affichage Alignez les trous des vis du panneau de l’écran sur ceux de l’ordinateur. Serrez les vis pour fixer le panneau d'écran sur l'ordinateur. Installez les éléments suivants : monture du châssis carte système le bloc d’alimentation la pile bouton le ventilateur système Processeur...
- Page 30 Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur. Monture du châssis Retrait de la monture du châssis REMARQUE : Ces instructions sont uniquement applicables aux systèmes dotés d’un écran non tactile. Suivez les procédures décrites dans la section Avant une intervention à...
- Page 31 Pour retirer la monture du châssis : • REMARQUE : Un câble est fixé/collé au cadre du châssis. Ce câble part de l’affichage à l’écran et passe dans un connecteur situé sur le cadre d’écran pour rejoindre la carte du bouton d’alimentation située sous la carte du bouton d’affichage à...
- Page 32 carénage de la carte système Carte SSD le support de montage VESA le lecteur optique Disque dur cache-câble haut-parleur cache du haut-parleur capot arrière socle Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur. Bloc d’alimentation Retrait du bloc d'alimentation (PSU) Suivez les procédures décrites dans la section Avant une intervention à...
- Page 33 Pour libérer le bloc d’alimentation : • REMARQUE : Il y a un clip de fixation supplémentaire pour le câble sur le côté du support de montage VESA. Le bloc d’alimentation situé à proximité n’est pas visible sur l’image illustrant le retrait des câbles de leurs clips de fixation. Retirez la vis qui maintient le support du module d’alimentation au châssis [1].
- Page 34 Installation du bloc d'alimentation (PSU) Placez le PSU sur le châssis. Serrez la vis pour fixer le bloc d’alimentation au châssis. Placez le support du bloc d’alimentation dans son emplacement sur le châssis. Serrez la vis pour fixer le support du bloc d’alimentation au châssis. Fixez le câble du bloc d’alimentation sur les clips de fixation dans le châssis.
- Page 35 cache-câble cache du haut-parleur carénage de la carte système le bloc d’alimentation Pour retirer le support de montage VESA : Retirez les vis qui fixent le support de montage VESA à l’ordinateur [1]. b Soulevez le support pour le retirer de l’ordinateur [2]. Pose du support de montage VESA Alignez et posez le support dans son emplacement sur l’ordinateur.
- Page 36 Retrait de la carte convertisseur Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. Retirez : socle capot arrière cache-câble cache du haut-parleur carénage de la carte système le bloc d’alimentation le support de montage VESA Pour retirer la carte convertisseur : Débranchez le câble de la carte convertisseur de la carte convertisseur [1].
- Page 37 Connectez le câble de la carte convertisseur et le câble de rétroéclairage aux connecteurs situés sur la carte convertisseur. Installez les éléments suivants : le support de montage VESA le bloc d’alimentation carénage de la carte système cache du haut-parleur cache-câble capot arrière socle...
- Page 38 Installation du ventilateur système Alignez et placez le ventilateur du système dans le logement situé sur le châssis. Serrez la vis qui fixe le ventilateur système à la carte système. Connectez le câble du ventilateur système à son connecteur situé sur la carte système. Installez les éléments suivants : le support de montage VESA le bloc d’alimentation...
- Page 39 capot arrière cache-câble cache du haut-parleur carénage de la carte système le bloc d’alimentation le support de montage VESA Pour retirer le commutateur d’intrusion : Débranchez le câble du commutateur d’intrusion du connecteur de la carte système [1]. b Dégagez le câble du commutateur d’intrusion des clips de fixation sur l’ordinateur [2]. Retirez la vis qui fixe le commutateur d’intrusion à...
- Page 40 Carte d’alimentation et des boutons d’affichage à l’écran (OSD). Retrait de la carte de l’alimentation et des boutons d’affichage à l’écran (OSD) Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. Retirez : socle capot arrière le lecteur optique Pour installer la carte de l’alimentation et des boutons d’affichage à...
- Page 41 Installation de la carte de l’alimentation et des boutons d’affichage à l’écran (OSD) Connectez le câble à la carte de l'alimentation et des boutons de menu à l'écran (OSD). Collez le ruban adhésif sur la carte des boutons d’affichage à l’écran (OSD). Insérez la carte d’alimentation et des boutons d’affichage à...
- Page 42 Installation du processeur Alignement du processeur avec les repères du support. PRÉCAUTION : ne forcez pas lorsque vous mettez le processeur en place. S'il est positionné correctement, il s'insère dans le support très facilement. Alignez le repère de la broche 1 du processeur avec le triangle situé sur le support. Placez le processeur sur le support, de sorte que les logements sur le processeur s’alignent avec les détrompeurs du support.
- Page 43 Carte SSD la carte WLAN Mémoire dissipateur de chaleur le ventilateur système Processeur la pile bouton le bloc d’alimentation Déconnectez de la carte système les câbles suivants : écran [1] b ventilateur du système [2] SATA [3] d Câble du bouton latéral [ 4] commutateur d’intrusion, disque dur et lecteur optique [5] haut-parleur [6] g caméra et microphone [7]...
- Page 44 Faites glisser et soulevez la carte système pour la retirer de l’ordinateur. Retrait et installation de composants...
- Page 45 Installation de la carte système Placez la carte système dans l'ordinateur. Connectez tous les câbles à la carte système. Serrez les vis de fixation de la carte système sur le panneau de base. Installez les éléments suivants : le bloc d’alimentation la pile bouton le ventilateur système Processeur...
- Page 46 Caractéristiques de la carte système Connecteur LVDS Connecteur de la caméra Serre-câbles d’antenne connecteur WLAN Connecteur cavalier Pile bouton Connecteur de haut-parleur Connecteur du module de mémoire Connecteur cavalier Logement SSD M.2 Connecteur du lecteur optique Connecteur du commutateur d'intrusion Connecteur du disque dur Connecteur des boutons latéraux Connecteur de la tablette tactile...
- Page 47 Barrette de mémoire Intel Optane M.2 de 16 Go Présentation générale Ce document décrit les spécifications et les fonctions de la barrette de mémoire Intel® Optane . La mémoire Intel® Optane est une solution d’accélération système développée pour les plateformes basées sur des processeurs Intel® Core de 7e génération.
- Page 48 carénage de la carte système Pour supprimer la barrette de mémoire Intel Optane M.2 : Retirez le ruban adhésif blanc de la boîte. b Insérez la barrette de mémoire Intel Optane M.2 à son emplacement sur l’ordinateur. Serrez la vis qui fixe la barrette de mémoire Intel Optane M.2 sur l’ordinateur. Caractéristiques du produit Caractéristiques Spécification...
- Page 49 Cartes d'extension PCIe 3.0x2 Formats M.2 (toutes les densités) 2280–S3–B-M Performances • Écriture/lecture séq. : jusqu’à 1 350/290 MS/s • Lecture aléatoire QD4 4HB : 240K + IOPS • Écriture aléatoire QD4 4HB : 240K + IOPS Latence (séquentielle moyenne) •...
- Page 50 Conditions environnementales Tableau 2. Température, chocs, vibrations Température Format M.2 2280 En fonctionnement 0–70º C Hors fonctionnement -10–85º C Gradient de température 30º C/h (standard) En fonctionnement 30º C/h (standard) Hors fonctionnement Humidité 5–95 % En fonctionnement 5–95 % Hors fonctionnement Chocs et vibrations Plage Choc...
- Page 51 Lors du premier démarrage, le système analyse l’état de l’association comme illustré ci-dessous après l’arrêt. Le fonctionnement est conforme à la conception et le message n’apparaît pas lors des démarrages suivants. Barrette de mémoire Intel Optane M.2 de 16 Go...
- Page 52 Technologies et composants Ce chapitre présente les technologies et les composants disponibles dans le système. Sujets : • Options de stockage • Configurations de mémoire • DDR4 Options de stockage Cette rubrique détaille les options de stockage prises en charge. Disques durs Tableau 3.
- Page 53 Accès au programme de configuration du BIOS Allumez ou redémarrez votre ordinateur portable. Lorsque le logo Dell s’affiche, procédez comme suit pour accéder au programme de configuration du BIOS : • Appuyez sur F2 jusqu’à affichage du message Entering BIOS (Configuration du BIOS).
- Page 54 DIMM. La mémoire vive dynamique synchrone DDR4 est munie d’un détrompeur différent de celui des modules SDRAM et DDR de manière à empêcher l’installation du mauvais type de mémoire dans le système. La mémoire DDR4 nécessite une tension de 1,2 V, soit 20 % de moins que la technologie DDR3 qui nécessite une tension de 1,5 V. La mémoire DDR4 prend également en charge un nouveau mode de veille profonde qui permet à...
- Page 55 Fonctionnalité/Option DDR3 DDR4 Avantages de la mémoire DDR4 Type de module DIMM RDIMM, LRDIMM, UDIMM, RDIMM, LRDIMM, UDIMM, SODIMM SODIMM Broches DIMM 240 (R, LR, U) ; 204 (SODIMM) 288 (R, LR, U) ; 260 (SODIMM) CRC, parité, possibilité Plus de fonctionnalités RAS ; d’adressage, modèle de amélioration de l’intégrité...
- Page 56 Figure 6. Bord incurvé Technologies et composants...
- Page 57 La séquence d’amorçage permet d’ignorer l’ordre des périphériques de démarrage défini par la configuration du système et de démarrer directement depuis un périphérique donné (lecteur optique ou disque dur, par exemple). Au cours de l’autotest de démarrage (POST), lorsque le logo Dell s’affiche, vous pouvez : •...
- Page 58 Touches de navigation REMARQUE : Pour la plupart des options de Configuration du système, les modifications que vous apportez sont enregistrées mais ne sont appliquées qu'au redémarrage de l'ordinateur. Touches Navigation Flèche du haut Permet de revenir au champ précédent. Flèche du bas Permet de passer au champ suivant.
- Page 59 Option Description principal, M.2 SATA2, M.2 SATA, M.2 PCIe SSD-0, Adresse MAC LOM, Contrôleur vidéo, Version BIOS vidéo, Mémoire vidéo, Type d’écran, Résolution native, Contrôleur audio, Périphérique Wi-Fi, Périphérique WiGig, Périphérique cellulaire et Périphérique Bluetooth). Battery Information Affiche l’état de la batterie et le type d’adaptateur secteur connecté à l’ordinateur. Boot Sequence Permet de modifier l’ordre dans lequel l’ordinateur essaie de trouver un système d’exploitation.
- Page 60 Option Description • SATA-0 • SATA-1 • SATA-2 • SATA-3 • SATA-4 SMART Reporting Ce champ contrôle si des erreurs de disque dur pour les disques intégrés sont rapportées pendant le démarrage du système. Cette technologie fait partie de la spécification SMART (Self-Monitoring Analysis and Reporting Technology).
- Page 61 Option Description Miscellaneous Permet d’activer ou de désactiver les périphériques suivants : Devices • Enable PCI Slot (Activer le logement PCI) (activé par défaut) • Enable Secure Digital (SD) card (activer la carte SD) (option activée par défaut) • Secure Digital (SD) Card Boot Options de l’écran Sécurité...
- Page 62 Option Description TPM 2.0 Security Permet d’activer ou de désactiver le Trusted Platform Module (module de plateforme sécurisée) lors du POST. Cette option est activée par défaut. Les options disponibles sont les suivantes : • TPM On (TPM activé) • Clear (effacer) •...
- Page 63 Options de l’écran démarrage sécurisé Option Description Démarrage sécurisé Permet d’activer ou de désactiver l’option Secure Boot (Démarrage sécurisé). activé • Désactivée • Activée Réglage par défaut : Activé Expert Key Permet de manipuler les bases de données des clés de sécurité uniquement si le système est en Custom Mode Management (Mode personnalisé).
- Page 64 Options de l’écran Performance Option Description Multi Core Support Spécifie si un seul cœur ou tous les cœurs du processeur seront activés. L’augmentation du nombre de cœurs améliore les performances de certaines applications. • All (Tout) : option activée par défaut. •...
- Page 65 Option Description • Select Days (sélectionner des jours) Paramètre par défaut : Disabled (désactivé). REMARQUE : Cette fonction est désactivée si vous coupez l’alimentation de l’ordinateur en utilisant le commutateur d’une rallonge ou si Auto Power (Alimentation auto) est désactivé. Deep Sleep Control Permet de définir les contrôles lorsque la fonction Deep Sleep (veille profonde) est activée.
- Page 66 Option Description • Automatique Extended BIOS Permet de créer un délai supplémentaire avant le démarrage et de voir les messages d’état de l’auto-test de POST Time démarrage. Les options disponibles sont les suivantes : • 0 seconde (par défaut) • 5 secondes.
- Page 67 Mettez le système sous tension. Pendant que le logo Dell bleu est visible, appuyez sur la touche F2 pour accéder à la configuration du système. Appuyez sur la touche Verr Num, et vérifiez que le voyant Verr Num est allumé.
- Page 68 Insérez le Flash drive USB dans le système nécessitant la mise à jour du BIOS. Redémarrez le système puis appuyez sur F12 lorsque le logo Dell apparaît pour afficher le menu de démarrage à affichage unique. À l’aide des touches fléchées, sélectionnez USB Storage Device (Périphérique de stockage USB) et cliquez sur Return (Retour).
- Page 69 Type de mot de Description passe Mot de passe Mot de passe que vous devez entrer pour ouvrir un session sur le système. système Mot de passe de Mot de passe que vous devez entrer pour accéder aux paramètres du BIOS de l’ordinateur et les changer. configuration PRÉCAUTION : Les fonctions de mot de passe fournissent un niveau de sécurité...
- Page 70 Sélectionnez Setup Password (Mot de passe de configuration), modifiez ou supprimez le mot de passe de configuration existant et appuyez sur Entrée ou la touche Tab. REMARQUE : Si vous changez le mot de passe du système et/ou le mot de passe de configuration, entrez le nouveau mot de passe lorsque vous y êtes invité.
- Page 71 Auto-test intégré (BIST) du bloc d’alimentation Les ordinateurs de bureau tout-en-un Dell OptiPlex sont dotés d’un nouvel auto-test intégré (BIST) du bloc d’alimentation. L’auto-test intégré (BIST) peut désormais être effectué en branchant simplement le cordon d’alimentation secteur sur le bloc d’alimentation.
- Page 72 Auto-test intégré de l’écran LCD Les systèmes tout-en-un (AIO) prennent en charge l’auto-test intégré (BIST) de l’écran LCD à la manière des autres systèmes Dell qui le mettent en œuvre. Il permet à l’utilisateur d’isoler l’écran LCD au cours d’un dépannage pour savoir quel sous-système est défaillant. En revanche, les systèmes AIO sont dénués de contrôleur intégré...
- Page 73 Dépannage de l'ordinateur...
- Page 74 Lancer un auto-test intégré (BIST) avec les modes utilisateur Vous pouvez lancer un auto-test intégré (BIST) de l’écran LCD de deux manières. • Bouton d’affichage à l’écran (OSD) • ePSA Bouton d’affichage à l’écran (OSD) La première méthode consiste à faire appel au bouton d’affichage à l’écran (OSD). L’utilisateur doit appuyer sur le bouton OSD et le maintenir enfoncé...
- Page 75 couleurs que l’utilisateur peut observer. La durée est contrôlée par le BIOS. Au terme de cette durée, le BIOS renverra le système vers le menu ePSA. Codes de voyants de diagnostics d’alimentation Tableau 6. Codes de voyants de diagnostics d’alimentation État du voyant d’alimentation Cause possible Instructions de dépannage...
- Page 76 Caractéristiques techniques REMARQUE : Les offres proposées peuvent dépendre de la région. Plus d’informations sur la configuration de votre ordinateur sont disponibles sous : • Windows 10, cliquez ou appuyez sur Démarrer > Paramètres > Système > À propos. • Pour Windows 8.1 et Windows 8, depuis la barre latérale, cliquez ou appuyez sur Paramètres >...
- Page 77 Fonctionnalité Spécification • Processeur Intel Pentium G4500 (deux cœurs, 3 Mo, 2T, 3,5 GHz, 51 W) • Processeur Intel Core i3-7100 (deux cœurs, 3 Mo, 4T, 3,9GHz, 51 W) • Processeur Intel Core i3-7300 (deux cœurs, 4 Mo, 4T, 4 GHz, 51 W) •...
- Page 78 Fonctionnalité Caractéristique Réglages du volume menu de programme et touches de commandes multimédias sur le clavier AVERTISSEMENT : Une pression acoustique excessive dans le casque ou les écouteurs peut provoquer des troubles ou la perte de l’audition. Le réglage du volume et de l’égaliseur sur une position autre que la position centrale peut augmenter la tension de sortie des écouteurs ou du casque et ainsi augmenter le niveau de pression acoustique.
- Page 79 Fonctionnalité Caractéristique Port USB avec prise 1 connecteur USB 3.0 Type-C (côté) en charge PowerShare Vidéo un port DisplayPort HDMI • un port de sortie à 19 broches • un port d’entrée à 19 broches Lecteur de carte un emplacement 4 en 1 mémoire Caractéristiques de l’alimentation Fonction...
- Page 80 Fonctionnalité Caractéristique Non tactile 63,5 mm (2,5 pouces) Tactile 62,79 mm (2,47 pouces) Poids : Non tactile 9,76 kg avec socle (21,52 livres) Tactile 11 kg avec socle (24,25 livres) REMARQUE : Le poids de votre ordinateur peut varier en fonction de la configuration commandée et de divers facteurs liés à la fabrication.
- Page 81 Dell. Dell propose diverses options d'assistance et de maintenance en ligne et téléphonique. Ces options varient en fonction du pays et du produit et certains services peuvent ne pas être disponibles dans votre région. Pour contacter le service commercial, technique ou client de Dell : Rendez-vous sur Dell.com/support.
