câble d'alimentation
4. Vérifiez que tous les connecteurs sont bien câblés et complètement engagés.
5. Insérez doucement les languettes de l'ensemble disque dur et carénage dans les fentes d'alignement à l'arrière du châssis et faites pivoter l'ensemble
vers le bas jusqu'à l'encliquetage.

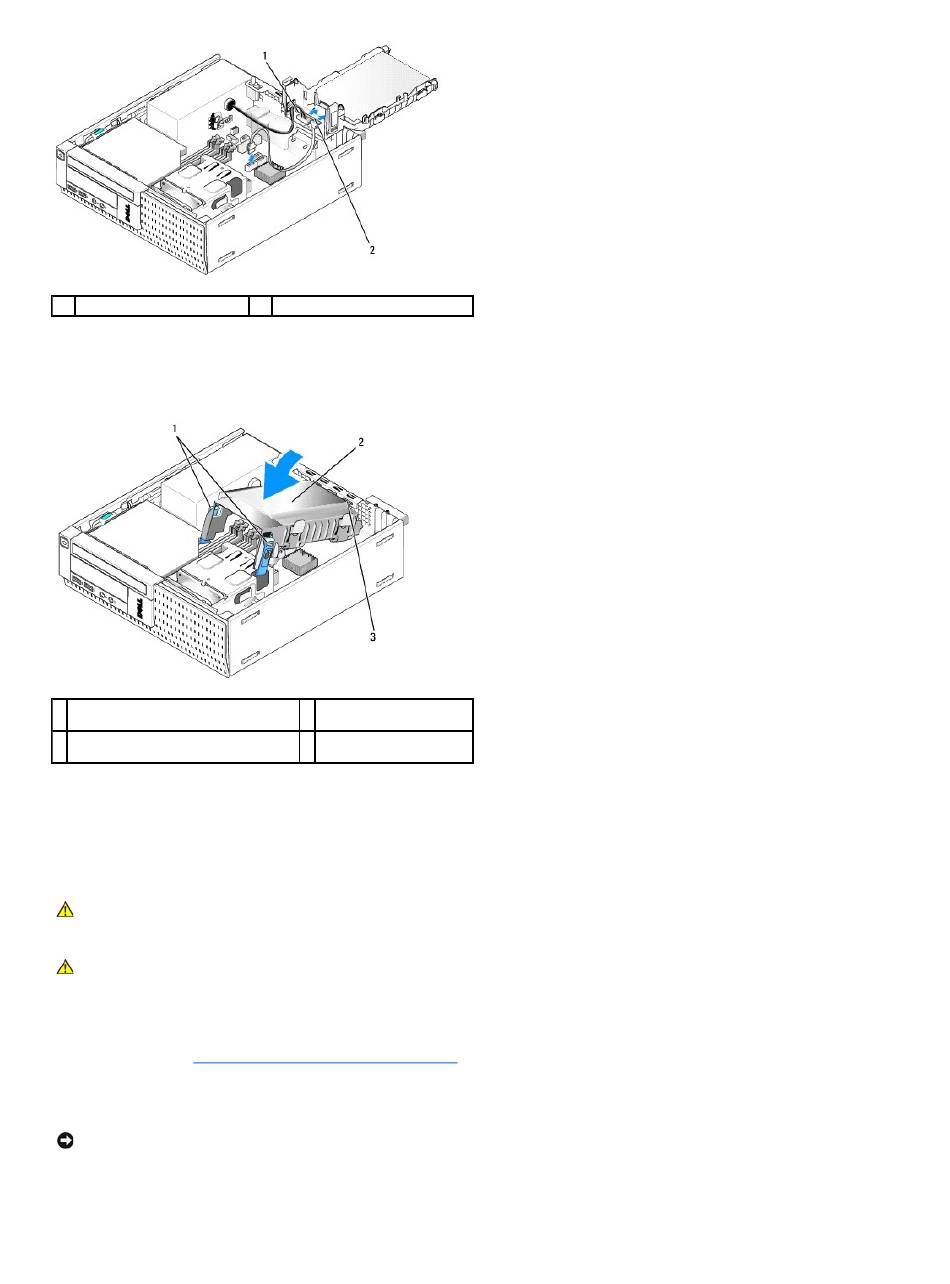

1 languettes de dégagement (2)
3 languettes et fentes d'alignement de
carénage (3)
6. Faites passer les câbles de données SATA et câbles déposés précédemment par la goulotte de câbles sur le côté du carénage du disque dur.
Lecteur optique
PRÉCAUTION : Avant de commencer toute procédure de cette section, lisez les informations de sécurité fournies avec votre ordinateur. Pour plus
d'informations sur les meilleures pratiques en matière de sécurité, voir la page d'accueil du site Regulatory Compliance (conformité à la
réglementation), à l'adresse www.dell.com/regulatory_compliance.
PRÉCAUTION : Pour éviter tout choc électrique, débranchez toujours la prise secteur de votre ordinateur avant de retirer le capot de l'ordinateur.
Dépose d'un lecteur optique
1. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur.
2. Couchez l'ordinateur sur le côté pour que la carte système soit en bas à l'intérieur de l'ordinateur.
AVIS :
Ne retirez pas le lecteur de l'ordinateur en tirant sur les câbles. Vous pourriez endommager les câbles et les connecteurs de câble.
3. Débranchez le câble d'alimentation et de données du lecteur optique.
4. Appuyez sur le loquet de dégagement du lecteur, faites glisser le lecteur vers l'arrière de l'ordinateur, puis soulevez le lecteur pour le sortir du châssis.
2
câble de données SATA
2 ensemble disque dur et
carénage
