Fonctionnement
Fonction générale
1
2
3
4
5
6
7
A
B
C
D
E
F
G
H
J
K
L
M
1
2
3
4
5
6
7
SystemRoMedic
M A N U A L
TM
8
9
10
11
12
13
14
REVISION HISTORY
REV.
DESCRIPTION
NAME
DATE
hc-mabr
2011-07-14
DRAWN
APPROVED BY
STATUS:
TITLE
COMMENTS:
Unless otherwise stated, general
tolerances according to ISO 2768-m
SIZE
A1
MATERIAL:
SCALE:1:1
This drawing and any information or descriptive matter set out hereon are the confidential and copyright property of Handicare
8
9
10
11
12
and must not be disclosed, loaned, copied or used for manufacturing, tendering or any other purpose without their written permission.
L'appareil dispose de 4 fonctions :
•
Fonction générale
•
Fonction de déplacement
•
Fonction de levage
•
Fonction de pesée et de contrôle
Ces quatre fonctions seront décrites séparément.

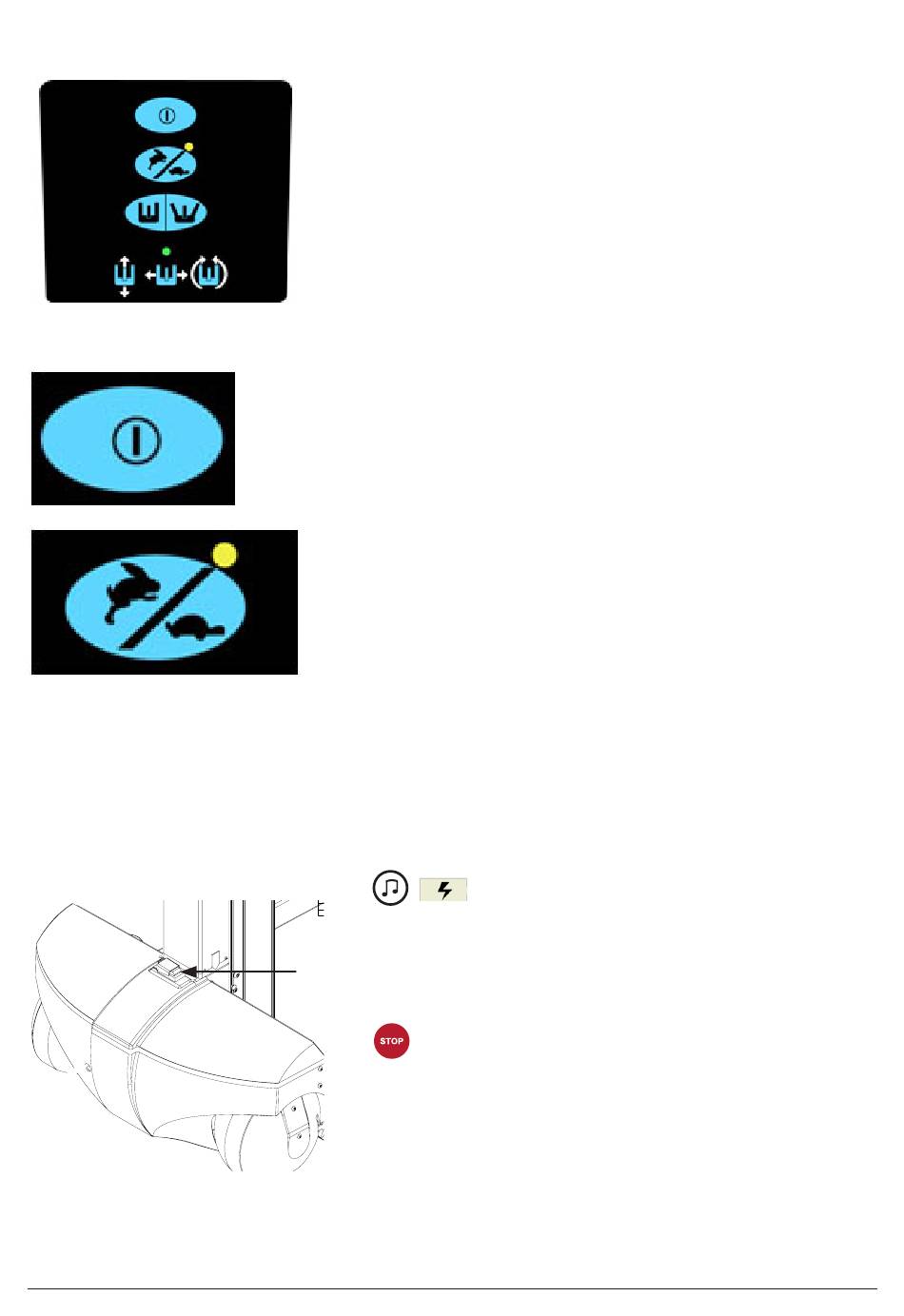

Allumez MultiLift550
MultiLift550 peut être allumé ou éteint en appuyant sur le bouton
d'alimentation. Lorsque le lève-personne est allumé, l'écran s'allume
et les LED de la fonction de déplacement s'allument pour indiquer le
statut de cette fonction.
Fonctionnement normal ou formation/positionnement
Grâce à ce bouton, vous pouvez choisir la vitesse normale ou la
vitesse lente.
Par défaut, le mode « vitesse normale » est sélectionné.
Si vous appuyez sur le bouton, la vitesse sera réduite de 50 %, ce
qui permet de placer le lève-personne exactement dans la position
souhaitée. Ce mode peut également être utilisé pour la formation.
L'écartement des pieds et le fonctionnement des roues ne sont pas
affectés par la fonction « vitesse lente ». Lorsque vous sélectionnez la
vitesse formation/positionnement, la lumière jaune s'allume.
Vous pouvez modifier la vitesse en appuyant de nouveau sur le
bouton.
État de la batterie
15
16
A
DATE
APPROVED
MultiLift550 émet trois bips courts et rapides lorsque la batterie doit
B
être rechargée. À partir de cet instant, l'énergie restante permet
C
d'effectuer un soulèvement complet.
D
Il faut recharger le bloc-pile avant de le réutiliser.
E
F
Arrêt d'urgence
G
L'arrêt d'urgence se trouve au-dessus du capot, juste derrière le pied
H
central et peut être activé en appuyant sur le bouton ROUGE. Toutes
J
les fonctions sont alors désactivées et le lève-personne ne peut plus
K
bouger.
Vous pouvez réinitialiser l'appareil en soulevant la plaque d'activation
DWG. NO.
REV.
g
WEIGHT:
SHEET 1 OF 1
et en appuyant assez fort sur le « 1 » de l'interrupteur basculant. Vous
entendrez alors deux petits « clics ».
11
