Le moteur de levage RiseAtlas est développé pour, à l'aide des auxiliaires de levage adaptés, déplacer une personne en-
tre deux unités. Le moteur sur rail fixé au plafond se monte sur le système de rail adapté pour couvrir les besoins qui se
présentent. Le système de rail peut consister en un convoyeur rectiligne avec ou sans sections courbes, ou encore en
un système sur traverse. Il est également possible de faire passer l'utilisateur d'une pièce à l'autre. RiseAtlas 450/625T
est équipé d'un moteur de déplacement incorporé.
La série de produits SystemRoMedic de Handicare comprend notamment des auxiliaires de levage et des harnais de
levage. SystemRoMedic conçoit les besoins de déplacement d'une manière cohérente et les répartit dans quatre
catégories : transfert, positionnement, appui et levage.
Contrôle de fonctionnement
Inspection visuelle
Effectuer des inspections périodiques du fonctionnement de l'auxiliaire de levage. Vérifier que le matériau est entièrement
exempt de dommages.
Avant l'utilisation :
Vérifier que l'auxiliaire de levage est correctement assemblé.
Vérifier que le système de rail est muni de butées de fin de course.
Contrôler la fixation de l'étrier de levage et le fonctionnement de la protection contre le décrochement.
Contrôler la commande du mouvement de levage et du mouvement d'écartement.
Toujours lire le mode d'emploi
Toujours lire les manuels de tous les auxiliaires utilisés lors d'un transfert de patient.
Conserver le manuel pour qu'il soit accessible aux utilisateurs du produit.
Les auxiliaires de levage ne doivent être utilisés que par des personnes qui ont été formées à la manipulation des
auxiliaires de levage.

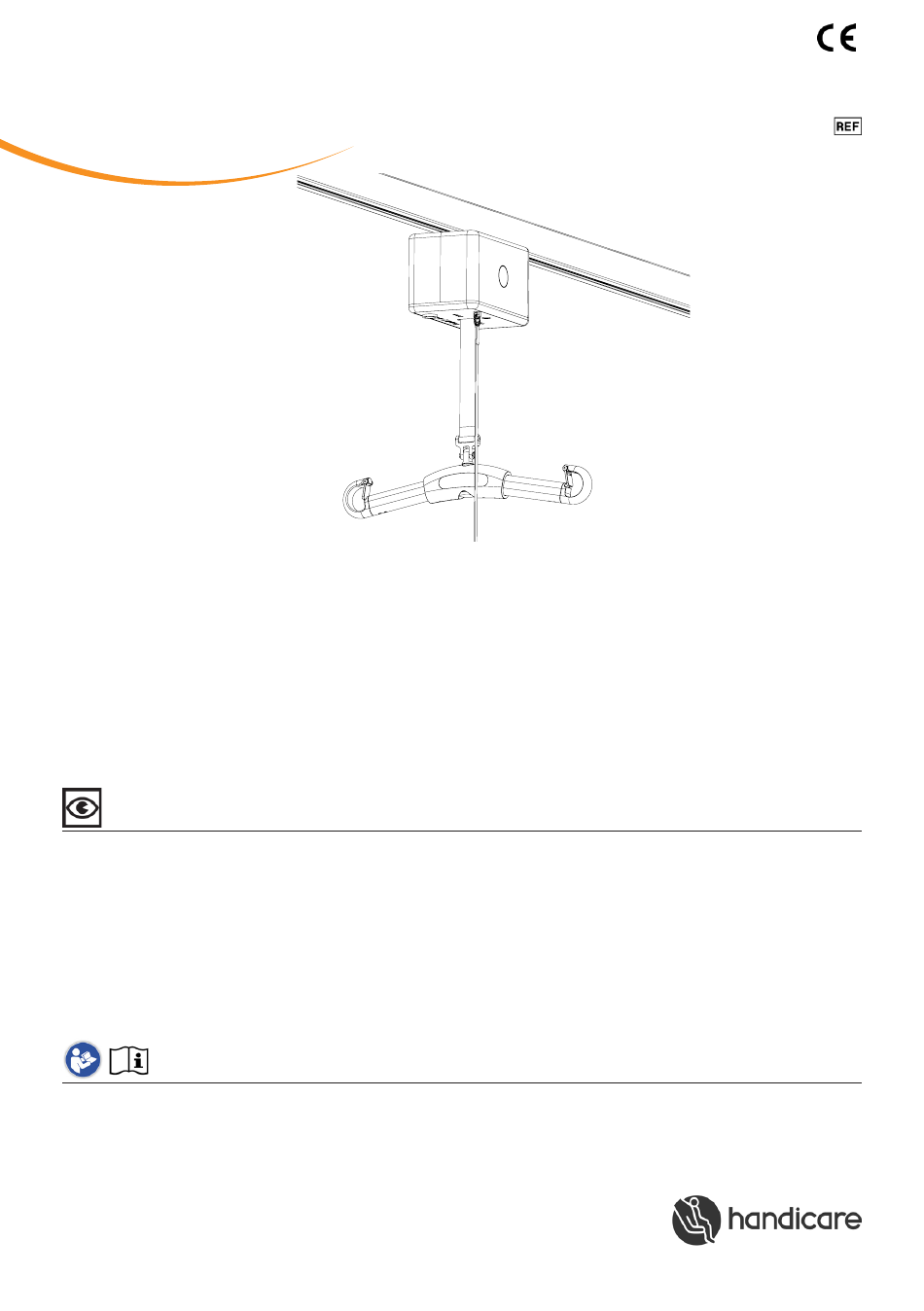

Manual nr: 707 Fr Ver. 3 140703
Manuel - Français
50100058 (RiseAtlas450T)
50100060 (RiseAtlas625T)
Charge maxi:
RiseAtlas450T: 205 kg
RiseAtlas625T: 285 kg
Publicité
Table des Matières
Manuels Connexes pour Handicare SystemRoMedic RiseAtlas450T
Sommaire des Matières pour Handicare SystemRoMedic RiseAtlas450T
- Page 1 Il est également possible de faire passer l’utilisateur d’une pièce à l’autre. RiseAtlas 450/625T est équipé d’un moteur de déplacement incorporé. La série de produits SystemRoMedic de Handicare comprend notamment des auxiliaires de levage et des harnais de levage. SystemRoMedic conçoit les besoins de déplacement d’une manière cohérente et les répartit dans quatre catégories : transfert, positionnement, appui et levage.
-
Page 2: Table Des Matières
Table des matières Montage ....................... - Déballage et contrôle ..................3 - Transport et rangement ...................3 - Installation du moteur de levage ..............- Charge du moteur de levage ................ - Systèmes de rails ....................9 - Inspection finale ....................9 Utilisation du produit .............. -
Page 3: Montage
Attention ! Le moteur de levage doit être installé et contrôlé par une personne autorisée et selon les instructions fournies par Handicare AB. Une inspection périodique doit avoir lieu au moins une fois par an. Utiliser uniquement des pièces dé- tachées d’origine. -
Page 4: Sangle D'arrêt D'urgence
Sangle d’arrêt d’urgence Quand l’auxiliaire de levage est installé dans le système de rail, la sangle d’arrêt d’urgence doit être ajustée. La sangle d’arrêt d’urgence doit être ajustée à une hauteur telle qu’elle ne gêne pas l’utilisateur dans le cadre d’un levage normal et pour qu’elle soit facilement accessible à... -
Page 5: Charge Du Moteur De Levage
Charge du moteur de levage RiseAtlas peut être utilisé dans trois systèmes de charge différents: 1. Chargeur pour charge via commande manuelle (réalisation standard pour numéro d’article 50100057) 2. Charge sur rail (accessoire pour numéro d’article 50100057) 3. Charge en bout, via un rail (réalisation standard pour numéro d’article 50100051, accessoire pour numéro d’article 50100057) RiseAtlas est chargé... - Page 6 Toute modification de l’alternative de charge doit être effectuée par une personne autorisée et selon les instructions fournies par Handicare AB. 1) Programmer le point de charge pour la charge sur rail; la plaque de charge n’est pas maintenue par les goupilles à...
- Page 7 Alternative 3 : charge en bout de rail (réalisation standard pour numéro d’article 50100051, accessoire pour numéro d’article 50100057) Si l’on choisit la charge en bout de rail, le moteur de levage doit être complété par (70200062). Le chargeur livré avec l’auxiliaire de levage est utilisé...
- Page 8 État de la batterie, chargeur Le symbole de batterie est allumé en vert quand il reste plus de 50 % de capacité Si le symbole de batterie clignote en orange quand on démarre l’auxiliaire de levage, la batterie doit être rechargée. Si le symbole de batterie est de couleur orange et qu’on entend également un bip sonore quand on fait monter l’auxiliaire de levage, la batterie est déchargée et doit être immédiatement rechargée.
-
Page 9: Systèmes De Rails
• Le moteur de levage doit être installé et contrôlé par une personne autorisée et selon les instructions fournies par Handicare AB. Une inspection périodique doit avoir lieu au moins une fois par an. Utiliser uniquement des pièces déta- chées d’origine. La maintenance et l’entretien doivent être effectués conformément aux recommandations du manuel. -
Page 10: Utilisation Du Produit
Utilisation du produit Information importante • L’utilisateur doit avoir reçu une formation professionnelle et il doit bien comprendre et connaître la manipulation de l’appareil pour déplacer un patient à l’aide de l’auxiliaire de levage. Il est important d’utiliser les accessoires corrects et les méthodes de travail correctes pour effectuer le déplacement. -
Page 11: Charge Maximale
Charge maximale Les différents composants de l’auxiliaire de levage assemblé (étrier de levage, harnais, pèse-personne et éventuellement autres accessoires de levage) peuvent avoir des charges maximales autorisées différentes. C’est toujours la charge maximale autorisée la plus faible de chaque produit respectif qui prévaut pour l’appareil de levage complet. Toujours vérifier la charge maximale autorisée de l’auxiliaire de levage et de ses accessoires avant d’utiliser l’appareil et prendre contact avec votre revendeur en cas de doute. -
Page 12: Commande Manuelle
Commande manuelle Raccordement de la commande manuelle au moteur de levage : La prise de la commande manuelle est placée sous le moteur de levage, image 1. Mettre en place correctement la prise. Montée/descente : Les boutons à flèches noires permettent de monter et descendre la sangle de levage. -
Page 13: Panneau D'information
Lorsque le moteur de levage a été en service pendant 12 mois, le symbole d’inspection ou d’entretien s’ allume automatiquement. Contacter un technicien de maintenance agréé par Handicare pour effectuer la maintenance et la réinitialisation. SystemRoMedic M A N U A L... -
Page 14: Arrêt D'urgence
à ce que la descente d’urgence se fasse jusqu’à un endroit adapté. Attention ! La descente est très lente. Réinitialisation de l’abaissement/montée manuelle : contacter un technicien de maintenance agréé par Handicare. Ne pas utiliser l’auxiliaire de levage. clé à six pans creux SystemRoMedic... -
Page 15: Dépannage
Dépannage Si le mouvement de levage ne fonctionne pas, vérifier les points suivants : - Que l’arrêt d’urgence n’est pas activé. Sur certains modèles, le symbole d’arrêt d’urgence est allumé. - Que l’auxiliaire de levage est enclenché (ON) depuis la commande manuelle (un signal sonore doit se faire entendre). - Que la commande manuelle est correctement raccordée et fermement enfoncée. -
Page 16: Accessoires
Accessoires SystemRoMedic Harnais de levage SystemRoMedic comporte un vaste choix de harnais de levage fonctionnels, confortables et de haute qualité, adaptés aux différents types d’auxiliaires de levage et aux différents besoins des utilisateurs. Les harnais de levage sont disponibles dans plusieurs matières différentes et dans les tailles de XXS à... -
Page 17: Entretien
à 30 - 75 %. La pression pneumatique doit être comprise entre 700 et 1060 hPa. Contrat de maintenance Handicare offre la possibilité de passer un contrat de maintenance pour l’entretien et l’essai périodiques de votre auxili- aire de levage. Prière de contacter son représentant local Handicare. -
Page 18: Teknisk Information
Teknisk information Moteur de levage : 24 V CC Vitesse de levage : 3,9 cm/s (5,0 cm/s), 1,5 inch/s (2,0 inch/s) avec (sans) charge Chargeur, courant d’entrée : Mascot 2215 100-240 V CA/ 50-60 Hz, 0,9 A Maxi. Chargeur, courant de sortie : 41 V CC/±0,3 0,9 A Maxi. - Page 19 SystemRoMedic M A N U A L...
- Page 20 Si vous avez des questions sur le produit et son utilisation, veuillez contacter votre distributeur local. Prière de consulter le site www.handicare.com pour la liste complète des distributeurs. Veiller à toujours disposer de la version correcte du manuel. La version la plus récente peut être téléchargée sur notre site Internet: www.handicare.com.
