A
E
D
part
pièce
parte
A
base / base / base
B
washer / rondelle / arandela
C
bolt M6 x 17 with locking patch / boulon M6 x 17 avec verrouille rapièce / perno M6 x 17 con remiendo de cerradura
D
bolt M6 x 17 without locking patch / boulon M6 x 17 sans verrouille rapièce / perno M6 x 17 sin remiendo de cerradura
E
nut / écrou / tuerca
F
track / glissière / canal
G
hex key / clé hexagonale / llave hexagonal
H
cover TK8 / enveloppe TK8 / cubierta TK8
I
cover TK9 / enveloppe TK9 / cubierta TK9
1
• Remove covers from plastic rail on roof to expose vehicle fixed points.
• Retirez les enveloppes du rail en plastique du toit pour exposer les points fixes du véhicule.
• Quite el envoltorio de la barra lateral de plástico del techo para exponer los puntos fijos del vehículo.
All manuals and user guides at all-guides.com

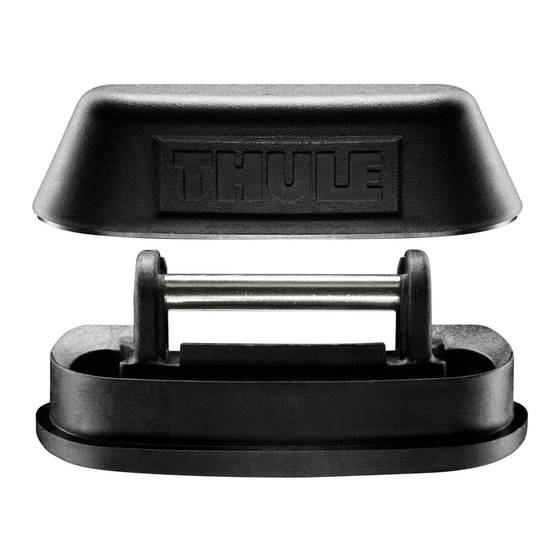

tk8 / tk9 KIT
PARTS INCLUDED•PIÈCES INCLUSES• PIEZAS INCLUIDAS
B
C
description
description
descripcion
F
H
G
I
part number
qty.
numéro de pièce
qté
numero de parte
cantidad
753-2149
4
951-0613-12
8
924-0617-15
8
924-0617-11
8
853-2106
8
853-5703
4
853-2430-02
1
853-5701
4
853-5702
4
