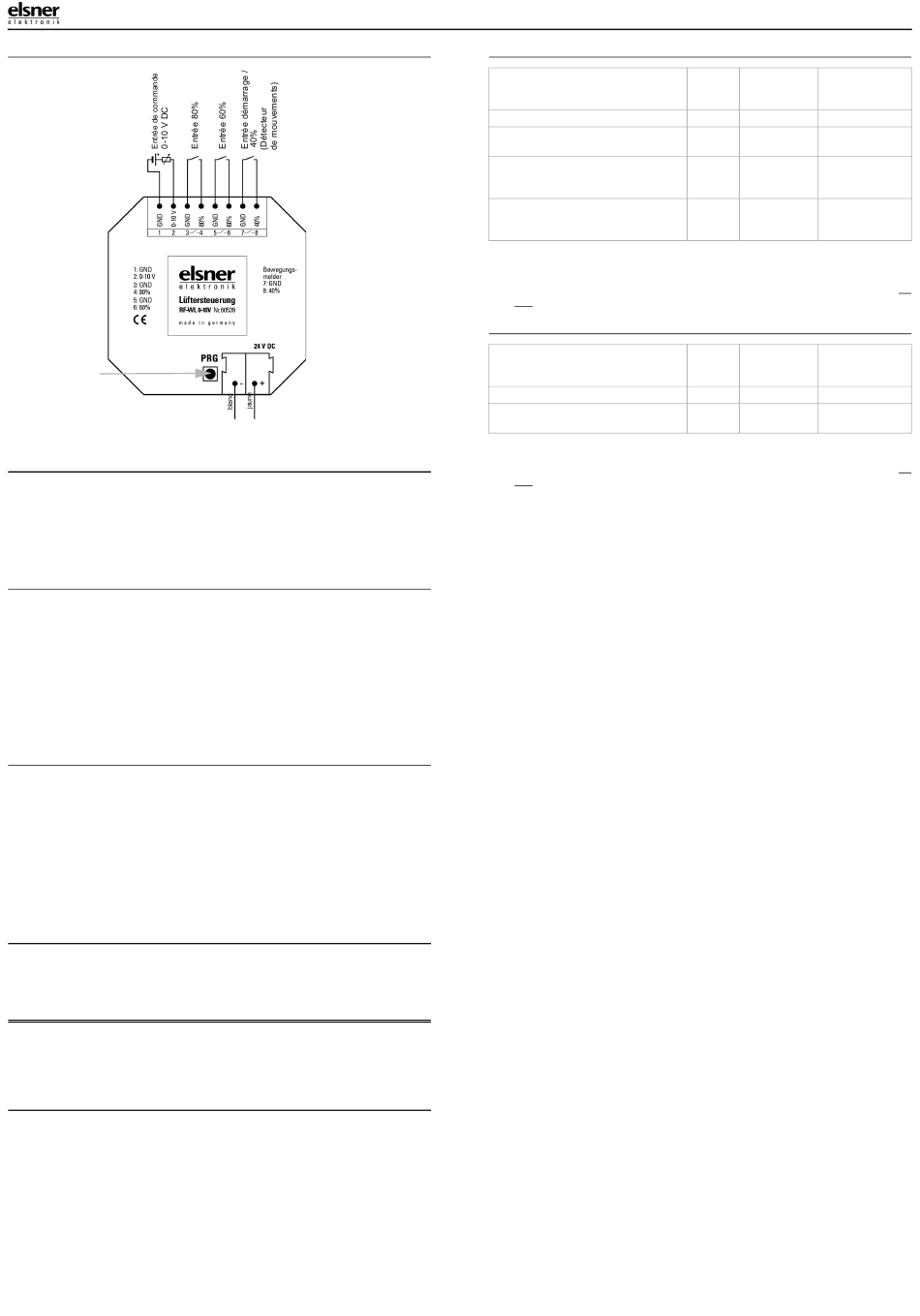

2.3.1. Schéma
Touche de
rogrammation et LED
(encastrées)
2.4. Contact radio
Le Module de ventilation radio RF-WL 0-10 V peut être paramétré dans plusie-
urs appareils de ventilation. Pour cela, la procédure de programmation est répétée
avec chaque appareil de ventilation (est également valable pour la suppression).
Un ventilateur ne peut recevoir de commande que d'un module de commande. Si
un ventilateur est paramétré avec un autre module ou système, les anciennes con-
nexions existantes sont supprimées.
2.4.1. Établissement de la connexion radio
1. Placez le Module de ventilation radio RF-WL 0-10 V en mode programmati-
on. Appuyez pour cela sur la touche de programmation jusqu'à ce que la LED de
programmation s'allume (env. 3 secondes) et relâchez-la. Touche de programm-
ation et LED sont encastrées
2. Mettez l'appareil de ventilation sous tension ou interrompez l'alimentation au
moins 10 secondes si l'appareil est déjà sous tension.
3. L'appareil de ventilation envoie un télégramme radio après l'établissement de la
tension. La connexion s'établit ainsi automatiquement. L'établissement de la
communication peut prendre quelques secondes.
4. La connexion radio est établie quand la LED de programmation, de RF-WL 0-10
V s'éteint.
2.4.2. Supprimer la connexion radio
1. Placez le Module de ventilation radio RF-WL 0-10 V en mode suppression.
Appuyez pour cela sur la touche de programmation jusqu'à ce que la LED de pro-
grammation s'allume (env. 3 secondes) et relâchez-la. Appuyez ensuite à nouve-
au sur la touche de programmation jusqu'à ce que la LED de programmation
clignote et relâchez-la.
2. Mettez l'appareil de ventilation sous tension ou interrompez l'alimentation au
moins 10 secondes si l'appareil est déjà sous tension.
3. L'appareil de ventilation envoie un télégramme radio après l'établissement de la
tension. La connexion est ainsi supprimée.
4. La connexion radio est supprimée quand la LED de programmation de RF-WL 0-
10 V s'éteint.
2.5. Informations sur le montage et la mise en service
Ne jamais exposer l'équipement à l'eau (de pluie). Sinon l'électronique pourrait être
endommagée. Une humidité relative de 95 % ne doit pas être dépassée. Éviter la
condensation.
3.
Exploitation
La commande par radio du Module de ventilation radio RF-WL 0-10 V est re-
nouvelée env. 1× par minute. Si l'appareil de ventilation ne reçoit aucune comman-
de par radio pendant 3 minutes du RF-WL 0-10 V, la ventilation est arrêtée et le cla-
pet de ventilation est fermé.
3.1. Modes
La commande via les entrées à niveaux (détecteur de mouvements, 60%, 80%) et la
commande via l'entrée de tension s'excluent mutuellement. Le mode qui reçoit un
signal en premier est exécuté, l'autre est quant à lui bloqué.
Si par exemple, un signal arrive d'abord à l'entrée détecteur de mouvements, la ven-
tilation fonctionne en mode multi-niveau et l'entrée de tension est désactivée. Ce
n'est que si aucun signal ne parvient plus à l'entrée détecteur de mouvements qu'un
signal peut être exécuté à l'entrée de tension. C'est également inversement valable
: Si un signal (tension à partir de 1 V) est d'abord présent à l'entrée de tension, la
ventilation est régulée via cette entrée. L'entrée du détecteur de mouvements n'est
pas prise en compte tant que le signal de tension est présent.
Module de ventilation radio RF-WL 0-10 V • Version : 24.06.2019 • Sous réserve d'erreurs et de modifications techniques. • Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Allemagne • www.elsner-elektronik.de • Service Technique: +49 (0) 7033 / 30945-250
Module de ventilation radio RF-WL 0-10 V
Sortie de tension 24 V DC
maximale 200 mA
3.1.1. Mode multi-niveaux
Contact fermé
à l'entrée RF-WL
Aucune / entrée 60% / entrée 80%
Détecteur de mouvements / démarrage
(contacts 7-8)
Détecteur de mouvements
(contacts 7-8)
ET entrée 60% (contacts 5-6)
Détecteur de mouvements
(contacts 7-8)
ET entrée 80% (contacts 3-4)
Le contact d'entrée fermé le plus haut (60%, 80%) est significatif pour la puissance
de ventilation.
La fonction de recirculation d'air des appareils de ventilation WL400 et WL800 ne
peut pas être commandée avec le Module de ventilation radio RF-WL 0-10 V.
3.1.2. Commande via entrée de tension
Commande à l'entrée de com-
mande
0 V
1...10 V DC
La puissance de ventilation augmente proportionnellement avec la tension.
La fonction de recirculation d'air des appareils de ventilation WL400 et WL800 ne
peut pas être commandée avec le Module de ventilation radio RF-WL 0-10 V.
RF-WL
Clapet de
Puissance
émet
ventilation
de ventilation
(évacuation)
non
fermé
–
oui
ouvert
40%.
oui
ouvert
60%.
oui
ouvert
80%.
RF-WL
Clapet de
Puissance
émet
ventilation
de ventilation
(évacuation)
non
fermé
–
oui
ouvert
10...100%
(proportionnelle)
