Maintenance
6.2

Remplacement de la lampe

Avant d'intervenir sur le capteur, assurez-vous qu'il est hors tension.
Procédez de la façon suivante pour remplacer la lampe (voir figure 9 : Remplacement de la
lampe) :
1. Laissez refroidir la lampe.
2. Dévissez le presse-étoupe. Dévissez la tête du capteur dans le sens inverse des aiguilles
d'une montre. Lorsque vous retirez la tête du capteur, veillez à fixer le câble pour éviter
qu'il ne se vrille.
3. Dévissez la vis de fixation (pos. 2) au moyen d'une clé pour vis six pans.
4. Retirez le tube support de la lampe (pos. 3) de la tête du capteur (pos. 1).
5. Déconnectez la lampe (pos. 4) de la douille et remplacez-la par une lampe neuve.
Utilisez un mouchoir en papier pour insérer la nouvelle lampe.
6. Nettoyez la nouvelle lampe avec un mouchoir en papier et de l'éthanol, le cas échéant.
Veillez à ne plus toucher les surfaces optiques une fois que la lampe a été nettoyée.
7. Réintroduisez le tube support de la lampe dans la tête du capteur jusqu'à ce qu'il soit
correctement en place. Serrez légèrement la vis de fixation (pos. 2).
8. Remontez le capteur dans le sens inverse.
Remplacez le joint torique chaque fois que vous remplacez la lampe ; voir chapitre
"Remplacement du joint torique".

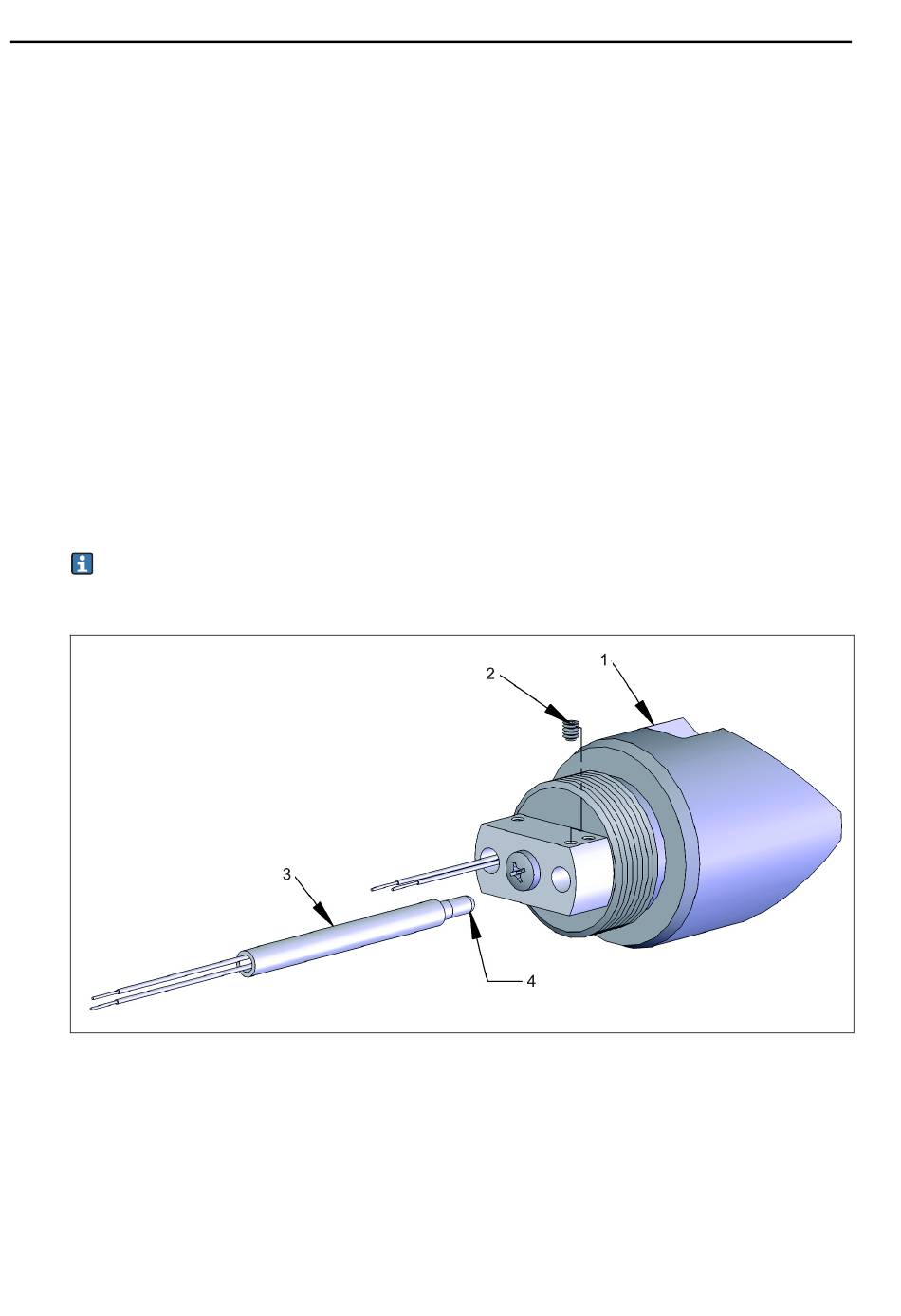

Fig. 9 : Remplacement de la lampe dans l'OUSAF11
1 Tête du capteur
2 Vis de fixation
3 Tube support de la lampe
4 Lampe
