Midland Alan 48 Plus Multi B Guide Rapide

Midland Alan 48 Plus Multi B Guide Rapide

Masquer les pouces Voir aussi pour Alan 48 Plus Multi B:
1
2
3
4
5
6
7
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
SOMMAIRE
Introduction
Fonctions et controles
Installation
Alimentation
Installation de l'antenne
Utilisation
Sélection des bandes de fréquence
Tableau des bandes de fréquence
Specifications techniques

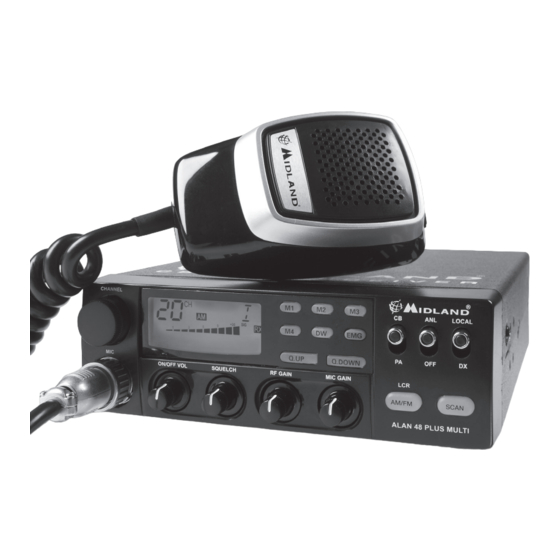

Votre nouvel émetteur récepteur CB mobile représente le meilleur de la technologie
actuelle.
Conçu autour de circuits hautement spécialisés et contenu dans un boîtier très soli-
de, il est construit pour durer.
L'éclairage arrière des différents boutons facilite son utilisation de nuit.
Cet équipement CB est équipé d'un synthétiseur de fréquence permettant le bala-
yage rapide des tous les canaux, une grande précision des fréquences et une excel-
lente pureté d'émission.
Renseignement important
Mise à jour sur les restrictions nationales
Pour utiliser cette radio en Belgique, en Angleterre, en Espagne et en Suisse, les
résidents doivent être titulaires d'une licence individuelle; ceux qui viennent de
l'étranger jouissent d'un libre usage en FM, tandis que pour l'AM ils doivent avoir la
licence du pays d'origine.
Pour les étrangers qui arrivent en Italie, il est nécessaire d'acquérir une autorisation
italienne.
L'Autriche au contraire n'autorise pas l'usage des émetteur-récepteurs CB multi-
standard (programmables). Nous vous conseillons de respecter scrupuleusement
cette directive et de ne pas utiliser cette radio dans le territoire autrichien.
En Allemagne, sur certaines zones frontalières, l'émission comme station base sur
les canaux 41-80 n'est pas permise.
Vous pouvez obtenir des renseignements additionnels auprès du RegTP local.
Les mises à jour des restrictions à l'usage en Allemagne sont publiés sur le website
ALAN-Albrecht www.alan-albrecht.info.
17
Pag. 1
Pag.2
Pag. 5
Pag. 5
Pag. 5
Pag. 5
Pag. 6
Pag. 6
Pag. 7

Publicité

Table des Matières
loading

Manuels Connexes pour Midland Alan 48 Plus Multi B

Sommaire des Matières pour Midland Alan 48 Plus Multi B

  • Page 1 SOMMAIRE Introduction Pag. 1 Fonctions et controles Pag.2 Installation Pag. 5 Alimentation Pag. 5 Installation de l'antenne Pag. 5 Utilisation Pag. 5 Sélection des bandes de fréquence Pag. 6 Tableau des bandes de fréquence Pag. 6 Specifications techniques Pag. 7 Votre nouvel émetteur récepteur CB mobile représente le meilleur de la technologie actuelle.

  • Page 2: Fonctions Et Controles

    FONCTIONS ET CONTROLES 1. Selection des canaux. 2. Embase de raccordement du microphone. 3. Écran multifonctions A. Canaux sélectionnés B. Niveau du signal reçu et niveau de puissance émise. Mode AM ou FM. RX: Réception. TX : Emission. E. SCAN: mode de balayage. F.
  • Page 3 4. Arrêt/Marche et contrôle volume: Permet le réglage du niveau d’écoute en fonc- tionnement Emetteur/Récepteur CB ou la puissance de sortie en mode amplificateur (sonorisation). 5. Silencieux ou « Squelch: »Ajuster le bouton dans le sens horaire. Stopper la rotation à l’endroit exact ou le bruit audible dans le haut parleur disparaît. 6.

  • Page 4: Panneau Arriere

    PANNEAU ARRIERE 18. Connecteur antenne (modèle S0239). 19. Connecteur pour un «S METRE» externe. (Indicateur de niveau). 20. Raccordement du haut parleur externe pour la fonction amplificateur. 21. Raccordement pour un haut parleur externe en mode CB (Dans ce cas le haut parleur interne est stoppé). 22.

  • Page 5: Alimentation

    ALIMENTATION S’assurer que l’appareil est arrêté (position OFF). Vérifier la polarité du câble d’alimentation : * Le fil rouge doit être relié à la borne positive + * Le fil noir doit être relié à la borne négative -. Les dégâts éventuels provoqués par un mauvais câblage ne sont pas couverts par la garantie.

  • Page 6: Selection Des Bandes De Frequence

    SELECTION DES BANDES DE FREQUENCE Les bandes de fréquence doivent être choisies selon le pays ou vous voulez opérer. 1. Eteignez l’appareil. 2. Allumez la radio et appuyez dans le même temps les touches “AM/FM” et “SCAN”. 3. Avec le commande “CHANNEL”, sélectionnez la bande de fréquence désirée (voir le tableau ci-dessous).

  • Page 7: Specifications Techniques

    SPECIFICATIONS TECHNIQUES GENERALITES Canaux ..................40 FM (Voir le tableau) Bande de fréquence .............. 26.565 - 27.99125 Mhz Générateur de fréquence..............par synthétiseur Température d’utilisation ................-10°/+55°C Tension d’alimentation ..............13,8 V DC ± 15 % Dimensions ................... 180 x 50 x 150 mm Poids........................1 kg RECEPTEUR Système de réception........

Ce manuel est également adapté pour:

Alan 48 pro
