  • Page 1 Mise en service Unité de commande bicanal pour la détection de niveau pour les capteurs NAMUR VEGATOR 112 Document ID: 46106...

  • Page 2: Table Des Matières

    Conformité UE ........................ 24 Conformité SIL (en option) ..................... 24 Système de gestion de l'environnement ................. 24 10 Annexe ............................ 25 10.1 Caractéristiques techniques ................... 25 10.2 Dimensions ........................27 10.3 Droits de propriété industrielle ..................28 VEGATOR 112 •...
  • Page 3 Table des matières 10.4 Marque déposée ......................28 Documentation complémentaire Information: Suivant la version commandée, une documentation complémentaire fera partie de la livraison. Elle vous sera indiquée au chapitre " Des- cription du produit". Date de rédaction : 2022-04-05 VEGATOR 112 •...

  • Page 4: Propos De Ce Document

    ID du document Ce symbole sur la page de titre du manuel indique l'ID du document. La saisie de cette ID du document sur www.vega.com mène au télé- chargement du document. Information, remarque, conseil : Ce symbole identifie des informa- tions complémentaires utiles et des conseils pour un travail couronné...

  • Page 5: Pour Votre Sécurité

    Il est impératif de porter les équipements de protection individuels nécessaires pour toute intervention sur l'appareil. Utilisation appropriée Le VEGATOR 112 est une unité de commande universelle pour le raccordement de détecteurs de niveau. Vous trouverez des informations plus détaillées concernant le do- maine d'application au chapitre "...

  • Page 6: Installation Et Exploitation Aux États-Unis Et Au Canada

    ATEX correspondant dans les zones protégées contre les explosions (Ex). Tenez compte dans ce contexte des consignes de sécurité Ex spécifiques. Celles-ci font partie intégrante de la mise en service et sont jointes à tout appareil avec agrément ATEX. VEGATOR 112 •...

  • Page 7: Description Du Produit

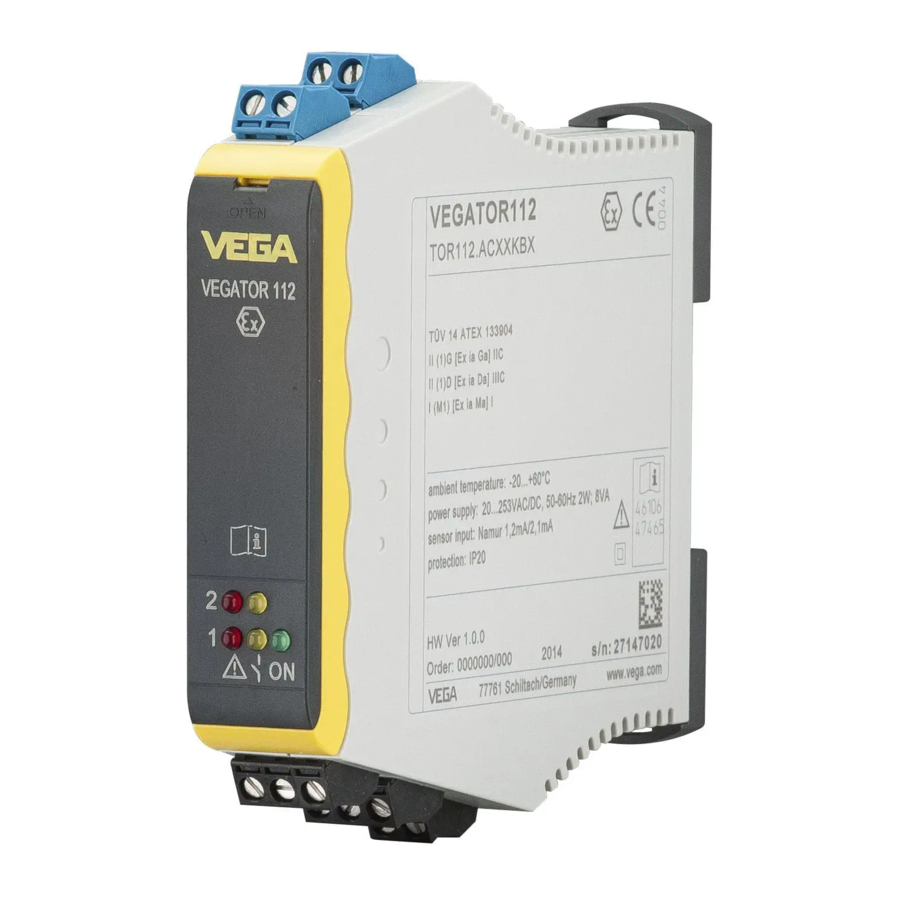

    VEGA Tools (disponible gratuitement dans les stores respectifs) Fonctionnement Domaine d'application Le VEGATOR 112 est une unité de commande à deux canaux pour la détection de niveau de deux détecteurs de niveau avec interface NAMUR. Des opérations simples de régulation et de commande peuvent être effectuées au moyen des relais intégrés.

  • Page 8: Paramétrage

    3 Description du produit VEGATOR 112. Lors de cette modification, les relais de sortie com- mutent selon le mode de fonctionnement réglé. Paramétrage Tous les éléments de commande sont disposés sous volet frontal rabattable. Le mode de fonctionnement et la surveillance de ligne peuvent être réglés via un bloc de commutateurs DIL.

  • Page 9: Montage

    Remarques générales Possibilités de montage Le VEGATOR 112 est conçu pour un montage sur rail (rail oméga 35 x 7,5 selon DIN EN 50022/60715). Grâce à la protection IP20, l'ap- pareil est prévu pour un montage dans des armoires de commande. Il peut se monter horizontalement ou verticalement.

  • Page 10: Raccordement À L'alimentation En Tension

    Vous trouverez les données concernant l'alimentation de tension au Tension d'alimentation chapitre " Caractéristiques techniques". Câble de raccordement L'alimentation tension du VEGATOR 112 sera raccordée par un câble usuel conformément aux standards d'installation spécifiques au pays concerné. Les capteurs seront raccordés par du câble bifilaire usuel non blindé.

  • Page 11: Étapes De Raccordement

    4. Raccordez l'alimentation tension aux bornes 16/17 en vous assu- rant au préalable que la tension est coupée 5. Raccorder le relais 1 aux bornes 10/11/12 6. Raccorder le relais 2 aux bornes 13/14/15 Le raccordement électrique est terminé. VEGATOR 112 •...

  • Page 12: Schéma De Raccordement

    Sortie relais canal 1 Sortie relais canal 2 Tension d'alimentation Information: Si nécessaire, les bornes de raccordement peuvent être tirées vers l'avant. Cela peut être utile dans les espaces étroits ou pour rempla- cer un appareil. VEGATOR 112 •...

  • Page 13: Mise En Service

    Rouge – Témoin de signalisation de défaut – Défaut dans le circuit courant du capteur causé par une panne du capteur ou par un défaut dans la ligne – En cas de panne, le relais est désexcité VEGATOR 112 •...
  • Page 14 Bloc de commutateurs Derrière le volet frontal se trouve un bloc de commutateurs DIL. Les commutateurs sont occupés comme suit : Fig. 2: Commutateur DIL VEGATOR 112 Mode de fonctionnement (commutation min.-/max.) canal 1 Surveillance de ligne Arrêt/Marche canal 1 Mode de fonctionnement (commutation min.-/max.) canal 2...
  • Page 15 Lorsque le capteur est prêt à fonctionner, le système simule une signalisation du plein pendant environ 3 s : la LED jaune n'est pas allumée et le relais est retombé. Pour que le test soit positif, cet état doit durer entre 2 et 4 s. ① VEGATOR 112 •...

  • Page 16: Tableau De Fonctionnement Seuil De Niveau

    Remarque: Les états de commutation dans les tableaux ne sont valables que lorsque l'inverseur du mode de fonctionnement sur le capteur est positionné sur " Max.". VEGATOR 112 •...

  • Page 17: Tableau De Fonctionnement Régulation Entre Deux Points

    Remarque: Les états de commutation dans les tableaux ne sont valables que lorsque l'inverseur du mode de fonctionnement sur le capteur est positionné sur " Max.". VEGATOR 112 •...
  • Page 18 Unité de commande entre deux points Niveau Courant cap- LED jaune LED rouge Relais teur (sortie) (défaut) > 2,1 mA ARRÊT > 2,1 mA > 2,1 mA ARRÊT < 1,2 mA < 1,2 mA MARCHE < 1,2 mA VEGATOR 112 •...
  • Page 19 Capteur Unité de commande Niveau Courant cap- LED jaune LED rouge Relais teur (sortie) (défaut) > 2,1 mA MARCHE < 1,2 mA > 2,1 mA ARRÊT > 2,1 mA < 0,35 mA Quelconque ARRÊT > 6,8 mA VEGATOR 112 •...

  • Page 20: Diagnostic Et Maintenance

    24h/24 possibilité - en cas d'urgence - d'appeler le service d'assistance tech- nique VEGA, numéro de téléphone de la hotline +49 1805 858550. Ce service d'assistance technique est à votre disposition également en dehors des heures de travail, à savoir 7 jours sur 7 et 24h/24.
  • Page 21 été alors court-circuitée -> éliminer le court-circuit ou remplacer la ligne capteur • Si plus aucune signalisation de défaut n'est déli- vrée, le capteur est alors défectueux -> remplacer le capteur ou l'envoyer en réparation VEGATOR 112 •...

  • Page 22: Procédure En Cas De Réparation

    être endommagé • Apposez sur l'emballage de l'appareil le formulaire dûment rempli et éventuellement une fiche de données de sécurité. • Contactez votre interlocuteur dédié pour obtenir l'adresse d'envoi. Vous trouverez celle-ci sur notre page d'accueil. VEGATOR 112 •...

  • Page 23: Démontage

    à mettre au rebut, supprimez-les avant l'élimination. Au cas où vous n'auriez pas la possibilité de faire recycler le vieil appareil par une entreprise spécialisée, contactez-nous. Nous vous conseillerons sur les possibilités de reprise et de recyclage. VEGATOR 112 •...

  • Page 24: Certificats Et Agréments

    Ce système de gestion de l'environnement est certifié selon DIN EN ISO 14001. Aidez-nous à satisfaire ces exigences et respectez les instructions relatives à l'environnemetn aux chapitres " Emballage, transport et entreposage", " Élimination" de la présente notice de mise en service. VEGATOR 112 •...

  • Page 25: Annexe

    Consommation max. 2 W (8 VA) Entrée capteur Nombre 2 x NAMUR Type d'entrée Actif (alimentation du capteur par le VEGATOR 112) Transmission de la valeur de mesure Analogique 1,2/2,1 mA Seuil de commutation Ʋ Marche 1,5 mA Ʋ Arrêt 1,7 mA Ʋ...
  • Page 26 5,1 kV Si des charges inductives ou de forts courants sont commutés, le placage or des contacts relais sera irrémé- diablement détérioré. Après quoi le contact ne sera plus approprié à la commutation de petits signaux courant. VEGATOR 112 •...

  • Page 27: Dimensions

    Pour ces appareils, il faudra donc respecter les documents d'agréments respectifs. Ceux-ci font partie de la livraison des appareils ou peuvent être téléchargés sur saisie du numéro de série de votre appareil dans la zone de recherche sur " www.vega.com" ainsi que dans la zone de téléchar- gement générale.

  • Page 28: Droits De Propriété Industrielle

    Les lignes de produits VEGA sont globalement protégées par des droits de propriété intellec- tuelle. Pour plus d'informations, on pourra se référer au site www.vega.com. VEGA lineas de productos están protegidas por los derechos en el campo de la propiedad indus- trial. Para mayor información revise la pagina web www.vega.com.
  • Page 29 Plaque signalétique 7 Protection antidébordement 14 Protection contre la marche à vide 14 Raccordement 12 Rail 9 Rail oméga 9 Régulation entre deux points 14 Réparation 22 Signal de défaillance 21 SIL 24 Surveillance de ligne 15 VEGATOR 112 •...
  • Page 30 Notes VEGATOR 112 •...
  • Page 31 Notes VEGATOR 112 •...

  • Page 32: Date D'impression

    Les indications de ce manuel concernant la livraison, l'application et les conditions de service des capteurs et systèmes d'exploitation répondent aux connaissances existantes au moment de l'impression. Sous réserve de modifications © VEGA Grieshaber KG, Schiltach/Germany 2022 VEGA Grieshaber KG Am Hohenstein 113 Tél. +49 7836 50-0 77761 Schiltach E-mail: info.de@vega.com...
