- Page 1 Mise en service Unité de commande monocanal pour la détection de niveau pour les capteurs 8/16 mA VEGATOR 121 Document ID: 57662...
-
Page 2: Table Des Matières
Conformité UE ........................ 23 Conformité SIL (en option) ..................... 23 Système de gestion de l'environnement ................. 23 10 Annexe ............................ 24 10.1 Caractéristiques techniques ................... 24 10.2 Dimensions ........................26 10.3 Droits de propriété industrielle ..................27 VEGATOR 121 •... - Page 3 Table des matières 10.4 Marque déposée ......................27 Documentation complémentaire Information: Suivant la version commandée, une documentation complémentaire fera partie de la livraison. Elle vous sera indiquée au chapitre " Des- cription du produit". Date de rédaction : 2022-04-05 VEGATOR 121 •...
-
Page 4: Propos De Ce Document
ID du document Ce symbole sur la page de titre du manuel indique l'ID du document. La saisie de cette ID du document sur www.vega.com mène au télé- chargement du document. Information, remarque, conseil : Ce symbole identifie des informa- tions complémentaires utiles et des conseils pour un travail couronné... -
Page 5: Pour Votre Sécurité
Il est impératif de porter les équipements de protection individuels nécessaires pour toute intervention sur l'appareil. Utilisation appropriée Le VEGATOR 121 est une unité de commande universelle pour le raccordement de détecteurs de niveau. Vous trouverez des informations plus détaillées concernant le do- maine d'application au chapitre "... -
Page 6: Installation Et Exploitation Aux États-Unis Et Au Canada
ATEX correspondant dans les zones protégées contre les explosions (Ex). Tenez compte dans ce contexte des consignes de sécurité Ex spécifiques. Celles-ci font partie intégrante de la mise en service et sont jointes à tout appareil avec agrément ATEX. VEGATOR 121 •... -
Page 7: Description Du Produit

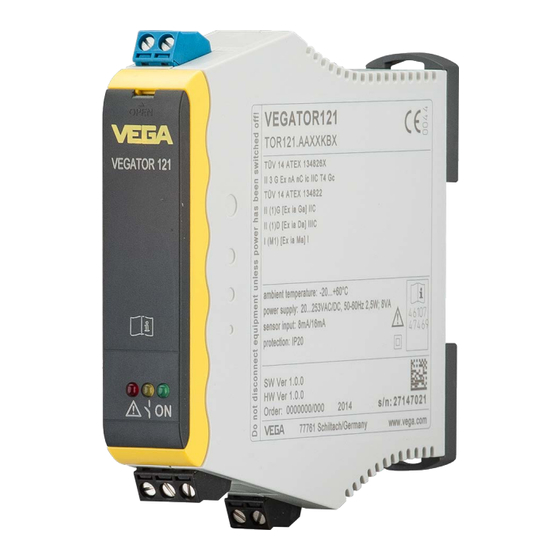

VEGA Tools (disponible gratuitement dans les stores respectifs) Fonctionnement Domaine d'application Le VEGATOR 121 est une unité de commande monocanal pour la détection de niveau de détecteurs de niveau avec interface 8/16 mA. Le relais intégré permet de réaliser des opérations de régulation et de commande. -
Page 8: Paramétrage
3 Description du produit VEGATOR 121. Lors de cette modification, les relais de sortie com- mutent selon le mode de fonctionnement réglé. Paramétrage Tous les éléments de commande sont disposés sous volet frontal rabattable. Le mode de fonctionnement, la surveillance des im- pulsions de mise en marche et la temporisation à... -
Page 9: Montage
Remarques générales Possibilités de montage Le VEGATOR 121 est conçu pour un montage sur rail (rail oméga 35 x 7,5 selon DIN EN 50022/60715). Grâce à la protection IP20, l'ap- pareil est prévu pour un montage dans des armoires de commande. Il peut se monter horizontalement ou verticalement. -
Page 10: Raccordement À L'alimentation En Tension
Vous trouverez les données concernant l'alimentation de tension au Tension d'alimentation chapitre " Caractéristiques techniques". Câble de raccordement L'alimentation tension du VEGATOR 121 sera raccordée par un câble usuel conformément aux standards d'installation spécifiques au pays concerné. Les capteurs seront raccordés par du câble bifilaire usuel non blindé. -
Page 11: Étapes De Raccordement
3. Raccordez l'alimentation tension aux bornes 16/17 en vous assu- rant au préalable que la tension est coupée 4. Raccorder le relais aux bornes 10/11/12 5. Pour l'option avec relais de défaut : raccorder le relais aux bornes 13/14/15 Le raccordement électrique est terminé. VEGATOR 121 •... -
Page 12: Schéma De Raccordement
Sortie relais Relais de défaut/seconde sortie de relais (en option) Tension d'alimentation Information: Si nécessaire, les bornes de raccordement peuvent être tirées vers l'avant. Cela peut être utile dans les espaces étroits ou pour rempla- cer un appareil. VEGATOR 121 •... -
Page 13: Mise En Service
Rouge – Témoin de signalisation de défaut – Défaut dans le circuit courant du capteur causé par une panne du capteur ou par un défaut dans la ligne – En cas de panne, le relais est désexcité VEGATOR 121 •... - Page 14 Bloc de commutateurs Derrière le volet frontal se trouve un bloc de commutateurs DIL. Les commutateurs sont occupés comme suit : Fig. 2: Commutateur DIL VEGATOR 121 Mode de fonctionnement (commutation min.-/max.) Surveillance des impulsions de mise en marche Arrêt/Marche Temporisation à...
- Page 15 N'oubliez pas que la temporisation à la commutation du capteur et celle du transmetteur s'additionnent. Fonction relais 2 (en Pour le VEGATOR 121, un deuxième relais peut être commandé en option) option. Un commutateur DIL qui prend en charge la fonction pour le second relais est déterminé.
-
Page 16: Test Automatique Des Fonctions
Avec le contact de relais de la sortie API, le flux du capteur doit être interrompu pendant au moins 1 s. L'impulsion d'activation délivrée par le capteur est contrôlée par le VEGATOR 121. Après une durée de 6 s après la remise en service du capteur, le résultat du contrôle est disponible sur la sortie de signalisation de défaut et le traitement peut... -
Page 17: Tableau De Fonctionnement Seuil De Niveau
Temps jusqu'à ce que le résultat soit disponible (min. 6 s) Tableau de fonctionnement seuil de niveau Le tableau ci-dessous vous donne un aperçu des états de commuta- tion en fonction du mode de fonctionnement réglé et du niveau. VEGATOR 121 •... - Page 18 Unité de commande niveau Niveau Courant LED jaune LED rouge Relais Relais de capteur (sortie) (défaut) défaut (en option) env. 16 mA MARCHE MARCHE env. 8 mA ARRÊT MARCHE < 3,6 mA Quel- ARRÊT ARRÊT conque > 21 mA VEGATOR 121 •...
-
Page 19: Diagnostic Et Maintenance
24h/24 possibilité - en cas d'urgence - d'appeler le service d'assistance tech- nique VEGA, numéro de téléphone de la hotline +49 1805 858550. Ce service d'assistance technique est à votre disposition également en dehors des heures de travail, à savoir 7 jours sur 7 et 24h/24. - Page 20 été alors court-circuitée -> éliminer le court-circuit ou remplacer la ligne capteur • Si plus aucune signalisation de défaut n'est déli- vrée, le capteur est alors défectueux -> remplacer le capteur ou l'envoyer en réparation VEGATOR 121 •...
-
Page 21: Procédure En Cas De Réparation
être endommagé • Apposez sur l'emballage de l'appareil le formulaire dûment rempli et éventuellement une fiche de données de sécurité. • Contactez votre interlocuteur dédié pour obtenir l'adresse d'envoi. Vous trouverez celle-ci sur notre page d'accueil. VEGATOR 121 •... -
Page 22: Démontage
à mettre au rebut, supprimez-les avant l'élimination. Au cas où vous n'auriez pas la possibilité de faire recycler le vieil appareil par une entreprise spécialisée, contactez-nous. Nous vous conseillerons sur les possibilités de reprise et de recyclage. VEGATOR 121 •... -
Page 23: Certificats Et Agréments
Ce système de gestion de l'environnement est certifié selon DIN EN ISO 14001. Aidez-nous à satisfaire ces exigences et respectez les instructions relatives à l'environnemetn aux chapitres " Emballage, transport et entreposage", " Élimination" de la présente notice de mise en service. VEGATOR 121 •... -
Page 24: Annexe
Consommation max. 3 W (8 VA) Entrée capteur Nombre 1 x analogique Type d'entrée Actif (alimentation du capteur par le VEGATOR 121) Transmission de la valeur de mesure Analogique 8/16 mA Seuil de commutation Ʋ Marche 12,1 mA Ʋ Arrêt 11,9 mA Ʋ... - Page 25 Degré de pollution Si des charges inductives ou de forts courants sont commutés, le placage or des contacts relais sera irrémé- diablement détérioré. Après quoi le contact ne sera plus approprié à la commutation de petits signaux courant. VEGATOR 121 •...
-
Page 26: Dimensions
Pour ces appareils, il faudra donc respecter les documents d'agréments respectifs. Ceux-ci font partie de la livraison des appareils ou peuvent être téléchargés sur saisie du numéro de série de votre appareil dans la zone de recherche sur " www.vega.com" ainsi que dans la zone de téléchar- gement générale. -
Page 27: Droits De Propriété Industrielle
Les lignes de produits VEGA sont globalement protégées par des droits de propriété intellec- tuelle. Pour plus d'informations, on pourra se référer au site www.vega.com. VEGA lineas de productos están protegidas por los derechos en el campo de la propiedad indus- trial. Para mayor información revise la pagina web www.vega.com. - Page 28 Plaque signalétique 7 Protection antidébordement 14 Protection contre la marche à vide 14 Raccordement 12 Rail 9 Rail oméga 9 Relais de défaut WHG 15 Réparation 21 SIL 23 Témoins de contrôle 13 Temporisation à la désexcitation 15 VEGATOR 121 •...
