Déposer la pointe à bille et la cartouche d'étanchéité

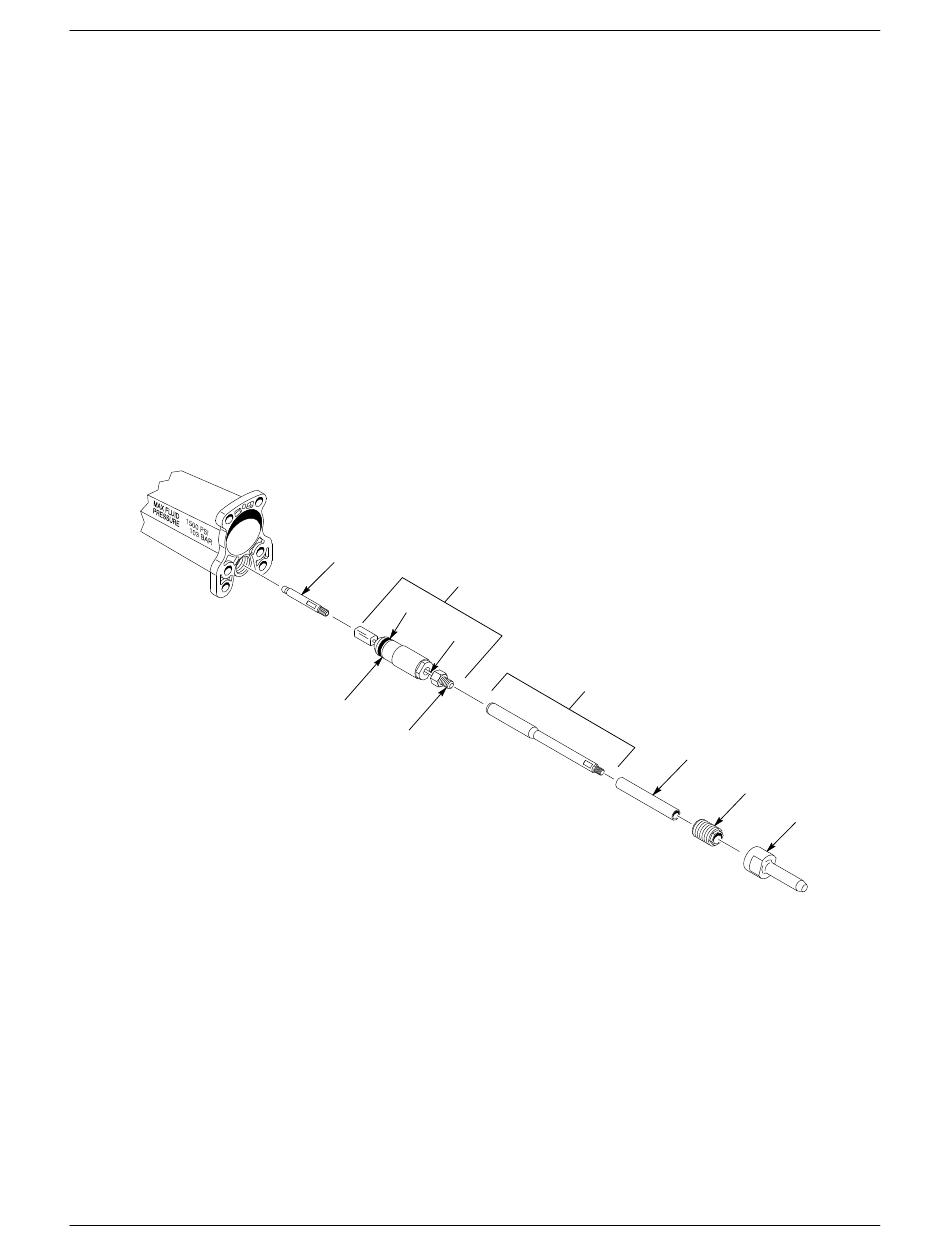

Fig. 7‐6 Remplacement de la pointe à bille et de la cartouche d'étanchéité
15. Pointe à bille
16. Joint torique
17. Bague d'appui
18. Cartouche d'étanchéité
E 2004 Nordson Corporation
Voir la figure 7‐6.
1. Maintenir l'élément de traction (24) par son méplat et le dévisser de la
tige de traction (20).
2. Pousser la tige de traction vers l'avant et dévisser l'élément de retenue
de la cartouche d'étanchéité (23) avec l'outil combiné.
3. Tirer l'élément de traction hors de l'arrière de l'extension et retirer la
cartouche d'étanchéité (18) et le manchon de retenue (22). Ne pas plier
le fil de connexion (A).
4. Retirer le manchon de retenue de l'élément de traction et dévisser la tige
de traction de la cartouche d'étanchéité.
5. Nettoyer les orifices à liquide de l'extension avec une brosse à soies
douces et un solvant compatible non conducteur. Pour un nettoyage
approfondi, retirer les raccords à liquide de l'extension.
15
18
16
A
17
B
20. Tige de traction
22. Manchon de retenue
23. Élément de retenue de la
cartouche d'étanchéité
Réparation
20
22
23
24. Élément de traction
A. Fil de connexion
B. Raccord de l'élément de traction
7‐11
24
1300147A
P/N 7105242G
