NOTE : Si des conduits flexibles sont utilisés, ils doivent être accessibles sur toute leur longueur et être le plus courts possible.

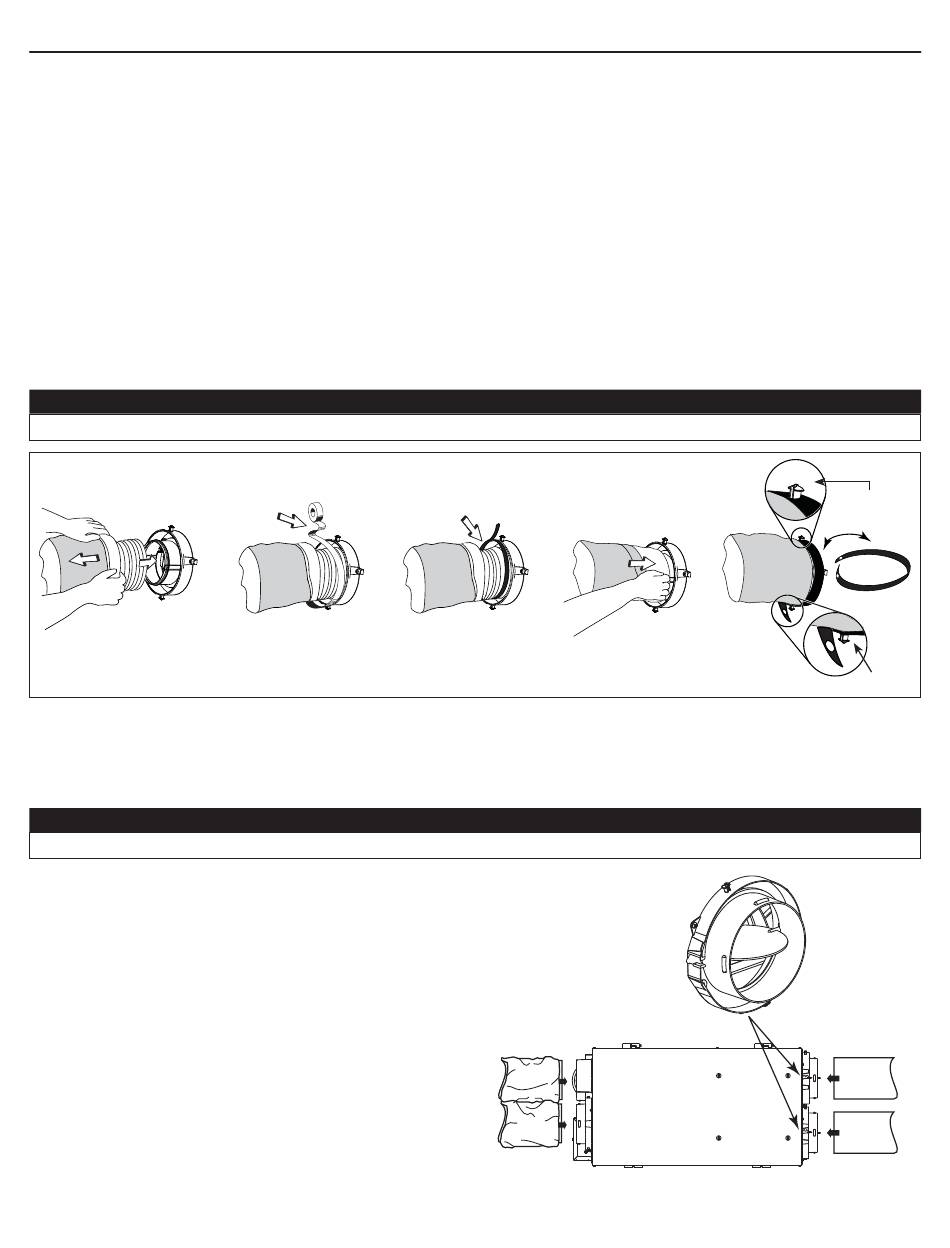

Procéder comme suit pour le branchement du conduit flexible isolé aux bouches de l'appareil (évacuation d'air vicié et aspiration d'air
frais de l'extérieur).

Tirer sur l'isolant pour exposer le conduit flexible et la placer par-dessus l'anneau intérieur.

Installer du ruban adhésif en aluminium de bonne qualité afin de prévenir les fuites d'eau potentielles provenant du conduit.

À l'aide d'un collier de serrage, relier le conduit flexible intérieur à la bouche.

Tirer l'isolant au-dessus du joint et l'insérer entre les anneaux intérieur et extérieur de la bouche.
 
Tirer le coupe-vapeur (partie ombragée dans les illustrations ci-dessous) par-dessus l'anneau extérieur de la bouche afin de
la recouvrir complètement. Fixer le coupe-vapeur en place à l'aide de la courroie (incluse dans le sac de pièces). Pour ce faire,
insérer un des ergots à travers le coupe-vapeur et dans le premier trou de la courroie. Ensuite, insérer l'autre ergot à travers le
coupe-vapeur et le trou du centre de la courroie. Fermer la courroie en insérant le premier ergot dans le dernier trou de la courroie.
S'assurer que le coupe-vapeur ne se déchire pas durant l'installation sur les conduits isolés.
1
VJ0091
C
ONDUITS RIGIDES
NOTE : Les conduits rigides reliés au côté froid de l'appareil doivent avoir une isolation minimale de niveau R4.
Afin de prévenir les fuites d'eau potentielles provenant des conduits, utiliser du ruban adhésif en aluminium de bonne qualité pour
raccorder les conduits rigides aux bouches.
Ne pas utiliser de vis pour raccorder les conduits rigides aux bouches.
S'assurer que les 2 volets d'équilibrage soient complètement
ouverts avant de relier les conduits à la bouche de
distribution d'air frais et la bouche d'aspiration d'air
vicié (tel qu'il est illustré ci-contre).
)
SUITE
'

APPAREIL

2
