MegaLine 6250/2
1. CARACTERISTIQUES GENERALES

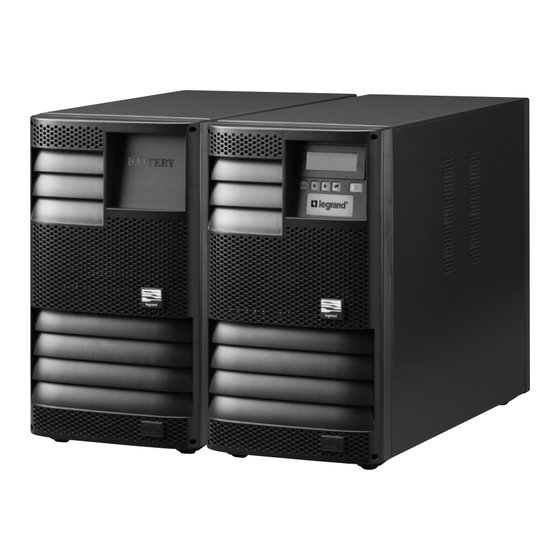

L'Onduleurs Legrand, modèle MegaLine 6250/2 est un système
d'alimentation sans interruption (ASI) doté de technologie PWM
à haute fréquence, de type On Line à Double Conversion, neutre
passant, architecture modulaire, possibilité de configuration N+X
redondante, Puissance Nominale 6.250 VA – 4.375 W, équipée de
Batteries d'accumulateurs étanches à régulation par soupape.
Ces Batteries sont contenues dans l'Onduleurs, dans un compartiment
spécial, autrement dans une ou plusieurs armoires extérieures
dimensionnées pour garantir une autonomie minimum de 11 minutes
à 80% de la charge.
1.1 Modularité
L'Onduleurs MegaLine a une architecture modulaire ; c'est-à-dire qu'elle
se compose de modules identiques qui, fonctionnant conceptuellement
en parallèle, composent la section de puissance (module de puissance
de 1250 VA) et la batterie d'accumulateurs (modules batterie) de
l'Onduleurs. Ces modules sont intégrés dans l'Onduleurs ont les
mêmes fonctions. Les modules de puissance sont composés de blocs
fonctionnels suivants :
• Redresseur/PFC
• Convertisseur
• Booster
• Chargeur de Batteries
Par contre, les modules batteries sont composés d'une série de
batteries, protégée par des fusibles spéciaux en série.
1.2 Faculté d'adaptation
La modularité de l'Onduleurs permet les expansions de puissance ou
d'autonomie in situ (upgrade on site) sans avoir besoin d'interventions
de réglage, de paramétrage, de modification en usine et sans utiliser
les instruments spécifiques.
1.3 Redondance
L'Onduleurs modulaire est configurable comme système N+X
redondante en puissance, avec des modules de puissance de 1.250
VA contenus dans l'armoire Onduleurs dotée des retenues mécaniques
appropriées, des branchements électriques spécifiques et mis en place.
La redondance est obtenue grâce à une architecture basée sur le
concept de partage de la charge ou "load sharing".
1.4 Architecture
Elle possède une architecture de type parallèle distribué, soit que
tous les modules de puissance présents se répartissent la charge
(load sharing) de manière à ce qu'aucun des modules de puissance
ne soit inactif ou en stand-by. Garantissant ainsi la continuité totale
de l'alimentation des charges mêmes en cas de panne (après le
dimensionnement redondante approprié).
L'architecture modulaire permet de fournir de l'énergie à la charge
même en cas d'arrêt du convertisseur d'un module de puissance
(en présence de deux ou de plusieurs modules).
La puissance nominale pouvant être fournie par la somme des
Fiche technique : UPS-LGR-0006/FR
87045 LIMOGES Cedex
Téléphone : (+33) 05 55 06 87 87 - Télécopie : (+33) 05 55 06 88 88
3 103 61
modules en marche sera toujours à la disposition de l'utilisateur
qui pourra travailler à la charge réduite ou, en cas de configuration
redondante, à la charge nominale.
1.5 By-pass
Un circuit de by-pass qui transfère automatiquement la charge
directement sur le réseau primaire sans interruption de l'alimentation
en présence des conditions de surcharge, surchauffe, tension
continue hors des tolérances et anomalies du convertisseur.
Un logiciel de diagnostic et shutdown opportunément installé sur un
PC connecté à l'Onduleurs permet d'accéder à toutes les données de
fonctionnement du MegaLine, effectuer les réglages et paramétrages
des fonctions spéciales (comme avec l'afficheur), de contrôler le
shutdown des systèmes d'exploitation Windows ainsi que Linux.
Un logiciel optionnel (Onduleurs SuperviSor) permet d'effectuer le
shutdown hiérarchique multi-serveur et la gestion de l'Onduleurs
à distance indépendamment du système d'exploitation en réseau
hétérogène (Windows, Novell, Linux et la plus courante Unix).
MegaLine est gérée par un microprocesseur ; elle est également
capable d'afficher grâce à un panneau de commande avec écran à
cristaux liquides et signalisation haute luminosité, les mesures, les
alarmes et les modes de fonctionnement.
L'Onduleurs peut effectuer les mesures suivantes et afficher
directement les valeurs sur l'afficheur :
Entrée
Courant :
• Valeur efficace
• Valeur de crête
• Facteur de crête
Tension :
• Valeur efficace
Puissance :
• Apparente
• Active
Facteur de puissance
Fréquence
Sortie
Courant :
• Valeur efficace
• Valeur de crête
• Facteur de crête
Tension :
• Valeur efficace
Puissance :
• Apparente
• Active
Facteur de puissance
Fréquence
Mise à jour : 01/04/2016
TABLES DES MATIERE
1. Caractéristiques générales ....................1
2. Caractéristiques techniques ..................2
Batteries
• Modules Batterie
supplémentaires
• Chargeurs supplémentaires de
batterie
• Durée de fonctionnement avec
batterie
• Nombre de cycles de décharge
• Capacité résiduelle
• Tension de la batterie
Divers
• Température intérieure
• Température extérieure
Data log.
• Intervention by-pass
• Surchauffe
• Nombre de commutations avec
batterie
• Nombre de décharges totales
Durée :
• Fonctionnement avec batterie
• Fonctionnement avec le réseau
