Indicateur de pression portable à sécurité intrinsèque
Type CPH62I0-S1 (version à 1 canal)
Type CPH62I0-S2 (version à 2 canal)
Applications
Sociétés de service d'étalonnage et secteur tertiaire
Laboratoires de mesure et de contrôle
Tests de pression
Particularités
Afficheur à sécurité intrinsèque avec capteurs de pression
interchangeables type CPT62I0 (prêt à brancher)
Etendues de mesure 0 ... 1.000 bar [0 ... 14.500 psi]
Type de pression : Pression relative et vide, pression
absolue et pression différentielle
Incertitude : 0,2 %, en option 0,1 % (certificat d'étalonnage
inclus)
Enregistreur de données pour enregistrer les mesure
Description
Possibilités d'applications
Pour l'indicateur de pression portable type CPH62I0, des
capteurs de pression de référence externes de type CPT62I0
avec des étendues de mesure jusqu'à 1.000 bar [14.500 psi]
sont disponibles. Il convient donc particulièrement bien
comme instrument de test pour des applications telles que
l'ingénierie de process, l'industrie chimique, les raffineries
etc. L'afficheur détecte automatiquement l'étendue de
mesure du capteur de pression qui est connecté et garantit
une mesure de haute précision.
Fonctionnalité
Le CPH62I0 peut être utilisé à la fois pour mesurer la
pression relative et la pression absolue. La mesure de la
pression différentielle est possible avec la version à 2 canaux
CPH62I0-S2, et associé à deux capteurs de pression de
référence de type CPT62I0. Unités de pression disponibles sur
l'instrument sont : bar, mbar, psi, Pa, kPa, MPa, mmHg ou inHg.
Fiche technique WIKA CT 11.02 ∙ 12/2019
Fiches techniques de produits similaires et accessoires :
Indicateur de pression portable avec capteur de pression de référence (CPT6200) ; type CPH6200 ; voir fiche technique CT 11.01
Indicateur de pression portable ; type CPH6300 ; voir fiche technique CT 12.01
Pompe manuelle à vérin hydraulique ; types CPP1000-M, CPP1000-L ; voir fiche technique CT 91.05
Pompe à main pneumatique ; type CPP30 ; voir fiche technique CT 91.06
Logiciel d'étalonnage ; WIKA-Cal ; voir fiche technique CT 95.10
Etalonnage
pour plus d'agréments,
voir page 5

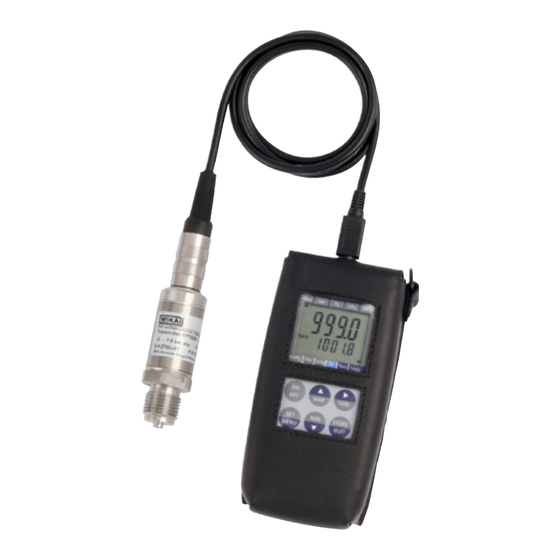

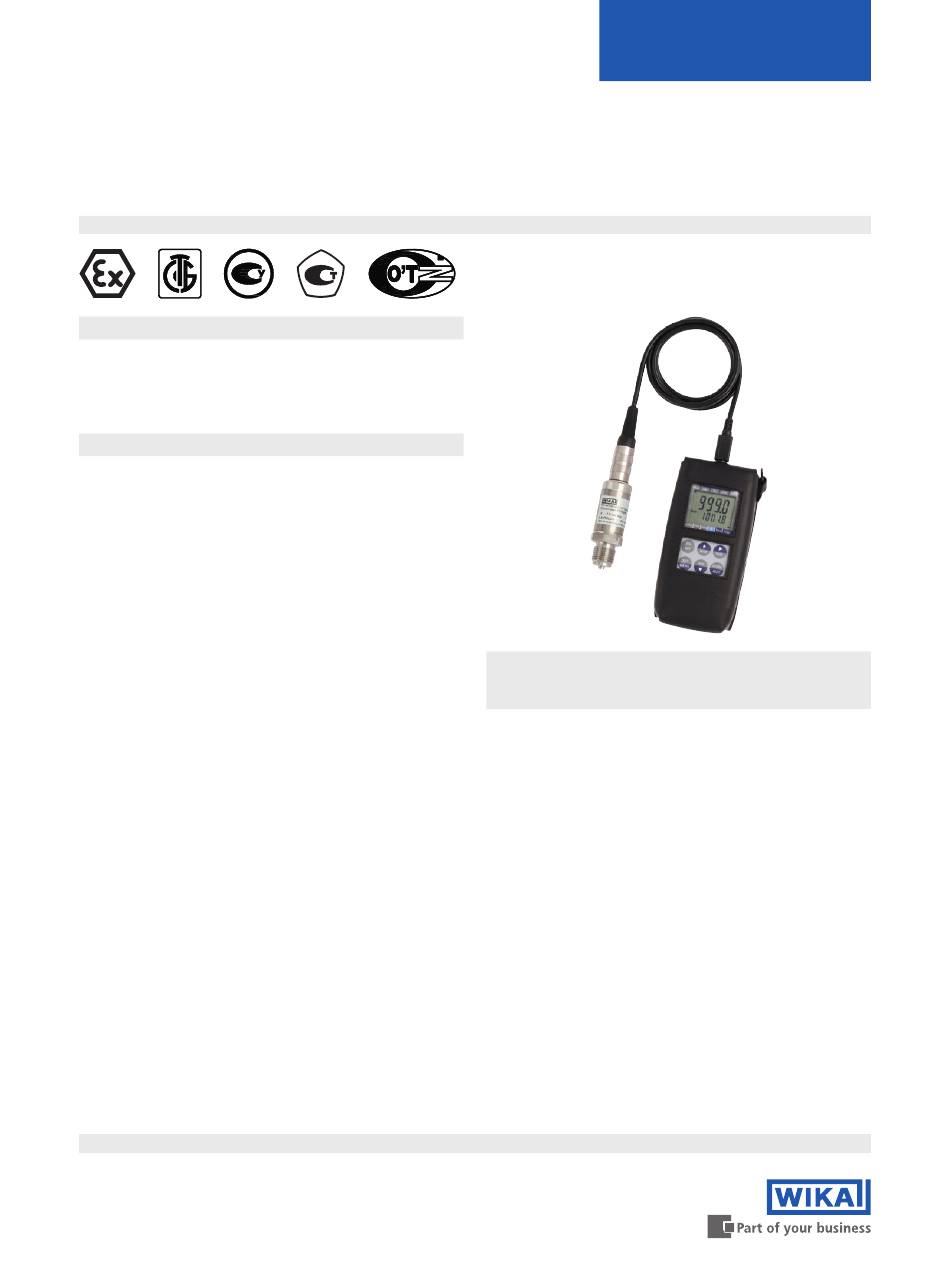

Indicateur de pression portable type CPH62I0-S1
avec capteur de pression de référence externe type
CPT62I0
Un enregistreur de données intégré et diverses autres
fonctions telles que Min., Max., Maintien de l'affichage
(Hold), Tare, Réglage du point zéro, Alarme, Arrêt
automatique, Détection de la valeur pic (1.000 mesures/s),
Valeur moyenne du filtre, etc. font que le CPH62I0 peut être
utilisé pour de nombreuses applications différentes.
Logiciel
En plus du logiciel d'acquisition et d'enregistrement
des données GSoft qui permet l'affichage des données
enregistrées sous forme de tableaux et graphes, le
logiciel d'étalonnage WIKA-Cal permettant de réaliser des
étalonnages est également disponible. WIKA-Cal offre
également, au-delà d'un étalonnage assisté par PC, la
gestion de l'étalonnage et des données d'instrument dans
une base de données SQL. Pour transférer les données, on
dispose d'une interface USB.
Fiche technique WIKA CT 11.02
Page 1 sur 13

Publicité

Table des Matières
loading

Sommaire des Matières pour WIKA CPH62I0-S1

  • Page 1 Indicateur de pression portable ; type CPH6300 ; voir fiche technique CT 12.01 Pompe manuelle à vérin hydraulique ; types CPP1000-M, CPP1000-L ; voir fiche technique CT 91.05 Pompe à main pneumatique ; type CPP30 ; voir fiche technique CT 91.06 Logiciel d'étalonnage ; WIKA-Cal ; voir fiche technique CT 95.10...
  • Page 2: Spécifications

    Réglage de l'altitude -200 ... +9999 m (peut être réglée depuis le menu) Fonction d'extinction Extinction automatique (peut être réglée depuis le menu) activée (1 ... 120 minutes) ■ désactivée (pas d'extinction automatique de l'instrument) ■ Fiche technique WIKA CT 11.02 ∙ 12/2019 Page 2 sur 13...
  • Page 3: Capteur De Pression De Référence Type Cpt62I0

    1,5 fois ; > 600 bar 1,5 fois ; > 8.700 psi 1) Ne doit être utilisé qu'en-dehors des zones explosives ! 2) Non disponible en version à oxygène. Fiche technique WIKA CT 11.02 ∙ 12/2019 Page 3 sur 13...
  • Page 4 à long terme, l'influence des conditions ambiantes, la dérive et les effets de la température, sur toute l'étendue de mesure compensée, en tenant compte d'un réglage du point zéro périodique. 5) Conditions de référence : 15 ... 25 °C [59 ... 77 °F] Fiche technique WIKA CT 11.02 ∙ 12/2019 Page 4 sur 13...
  • Page 5: Valeurs Caractéristiques De Sécurité

    DEKRA BVS 10 ATEX E 150 X EAC (option) Communauté économique Certificat d'importation eurasiatique ■ Directive CEM ■ GOST (option) Russie Métrologie KazInMetr (option) Kazakhstan Métrologie MTSCHS (option) Kazakhstan Autorisation pour la mise en service Fiche technique WIKA CT 11.02 ∙ 12/2019 Page 5 sur 13...
  • Page 6: Raccordements Électriques

    Raccordements électriques Type CPH62I0-S1 Type CPH62I0-S2 Connecteur d'interface ou sortie analogique en option Canal de connexion 1 (seulement pour CPH62I0-S1) Canal de connexion 2 (seulement pour CPH62I0-S2) Canal de connexion 1 (seulement pour CPH62I0-S2) Fiche technique WIKA CT 11.02 ∙ 12/2019...
  • Page 7: Dimensions En Mm [Pouces]

    Le connecteur d'interface est situé en-dessous du couvercle de protection Ex. Capteur de pression de référence CPT62I0 Ø 27 [Ø 1.06] Ø 6 [Ø 0.24] Ø 17.5 [Ø 0.69] G 1/2 B Fiche technique WIKA CT 11.02 ∙ 12/2019 Page 7 sur 13...
  • Page 8: Fonctions D'utilisation Des Modèles Cph62I0-S1 Et Cph62I0-S2

    Fonctions d'utilisation des modèles CPH62I0-S1 et CPH62I0-S2 Version 1 et 2 canaux avec capteurs de pression externes Affichage Affichage Affichage principal : valeur de mesure actuelle pour le capteur 1 Affichage secondaire : valeur de mesure actuelle pour le capteur 2 ou valeur différentielle entre les capteurs 1 et 2 Flèche d'enregistrement : enregistreur prêt...
  • Page 9: Logiciel De Communication Et D'enregistrement De Données Gsoft Disponible

    Informations sur le programme (Point de mesure) Symboles on/off Réglages : réglage de la grille et des couleurs, zooms Séries de mesure (ajouter/effacer) manuels Commentaires sur les points de mesure (ajouter/effacer) Fiche technique WIKA CT 11.02 ∙ 12/2019 Page 9 sur 13...
  • Page 10: Logiciel D'étalonnage Wika-Cal

    Logiciel d'étalonnage WIKA-Cal Création facile et rapide d'un certificat d'étalonnage de haute qualité Le logiciel d'étalonnage WIKA-Cal est utilisé pour créer des certificats d'étalonnage ou des rapports d'enregistrements pour des instruments de mesure de pression. Une version de démonstration est disponible pour téléchargement gratuit.
  • Page 11: Valises De Test Complètes

    Une distinction est opérée entre 5 variantes différentes, qui diffèrent selon la taille de la valise ainsi que le nombre et la taille des éléments. Variantes de valises et produits existants Boitiers pour composants standard Indicateur de pression portable type CPH62I0-S1 ou CPH62I0-S2 Câble de connexion de capteur 1,1 m [3,3 ft] Pile 9 V Kit de joints Nombre de capteurs de pression de référence librement sélectionnables, type CPT62I0...
  • Page 12: Accessoires

    Câble interface pour interfaces RS-232 N'est pas autorisé pour une utilisation en zone explosive ! Câble interface pour interfaces USB N'est pas autorisé pour une utilisation en zone explosive ! Fiche technique WIKA CT 11.02 ∙ 12/2019 Page 12 sur 13...
  • Page 13: Détail De La Livraison

    / Adaptateur de pression / Autres homologations / Informations de commande supplémentaires © 04/2007 WIKA Alexander Wiegand SE & Co. KG, tous droits réservés. Les spécifications mentionnées ci-dessus correspondent à l'état actuel de la technologie au moment de l'édition du document.
